Ввод в работу
А
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
► Следует хорошо держать дверь.
► Устанавливайте дверь осторожно.
►
Открутите верхний опорный кронштейн
Пд. 4 (12){2
шт.
Тогх 25)
Пд. 4 (13) и
вытяните вверх.
► Дверь приподнимите и отставьте в сторону.

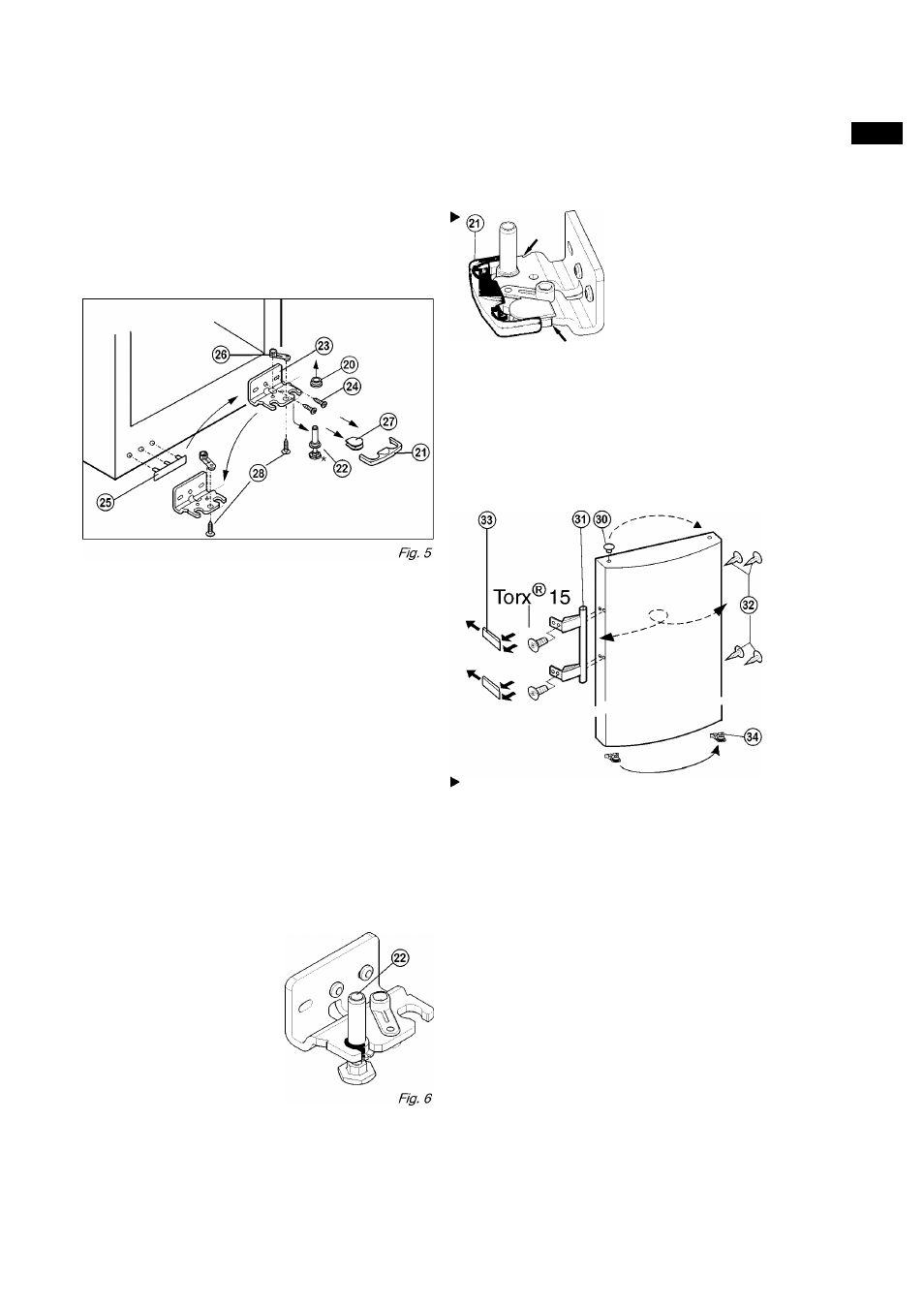

4.1.2 Перестановка опорных деталей
А
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
►
Предохранитель
(21)
нужно
зафиксировать
сбоку
на
кронштейне, чтобы опорный палец и двери были защи
щены от выпадения.
►
Снова
защелкните
предохранитель
(21)
на
опорном
кронштейне.
► Наденьте гнездо шарнира
Fig. 5 (20).
4.1.3 Перестановка ручки
►
Выведите
из
фиксатора
дверцы
пружинный
зажим
Fig. 7(34)
и переставьте его на новую сторону шарнира.
►
Извлеките пробку
Fig. 7(30)
из опорной втулки дверцы и
переставьте.
Предохранитель
Fig. 5 (21)
снимите движением вперед.
Снимите крышку
Fig. 5 (27).*
При необходимости с помощью второго человека устрой
ство слегка наклоните назад, чтобы удалить опорный па
лец.
Вытяните опорный палец
Fig. 5 (22)
вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 5 (20).
Открутите опорный кронштейн
Fig. 5 (23)(2
шт. Тогх 25)
Fig.5(24).
Открутите опорную деталь
Fig. 5 (26){1
Тогх 25)
Fig. 5(28)и,
переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
Осторожно приподнимите и переставьте крышку
Fig. 5 (25)со
стороны ручки.
Снова прикрутите опорный кронштейн
Fig. 5 (23)
на но
вой стороне шарнира, при необходимости с помощью ак
кумуляторного
шуруповерта
через
внешний
продольный
паз и круглое отверстие.
Указание
► Если необходимо, например, чтобы скомпенсировать не
ровности
пола,
вместо
круглого
отверстия
для
прикру
чивания
можно
использовать
также
второй
продольный
паз.
Снова
слегка
наклоните
ус
тройство назад и снова ус
тановите
опорный
палец
Fig. 6 (22).
Зазубрина дол
жна
быть
расположена
спе
реди.
Установите
крышку
Fig. 5 (27)
на противополож
ной стороне.*
Fig. 7
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 7(31),
пробку
Fig. 7(32) и
прижимные
пластины
Fig. 7(33).
►
При
установке
прижимных
пластин
на
противоположной
стороне следите за правильной фиксацией.
4.1.4 Монтаждвери
►
Установите
дверцу
сверху
на
нижний
опорный
палец
Fig.5(22).
►
Закройте дверь.
►
Установите верхний опорный кронштейн
Fig. 4(12)на
но
вой стороне шарнира и защелкните в дверце.
►
Прикрутите верхний опорный кронштейн
Fig. 4(12){2
шт.
Тогх 25)
Fig. 4 (13).
При необходимости просверлите от
верстия или используйте аккумуляторную отвертку.
► Защёлкните крышку
Fig. 4 (10)
и крышку
Fig. 4 (11)
на
противоположной стороне.
4.1.5 Выравнивание дверцы
►
Переставьте
средний
винт
на
нижнем
опорном
крон
штейне
Fig.
5 (23) всвободный продольный паз.
►
При необходимости выровняйте дверцы через два про
дольных паза в нижнем опорном кронштейне
Fig. 5 (23)
параллельно корпусуустройства.
► Затяните винты.
