Схема подключения, Внимание, Руководство – Инструкция по эксплуатации Akai DDV-805
Страница 8: Эксплуатации, Vwvw.akai.ni
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
РУКОВОДСТВО
по
ЭКСПЛУАТАЦИИ
СХЕМА ПОДКЛЮЧЕНИЯ

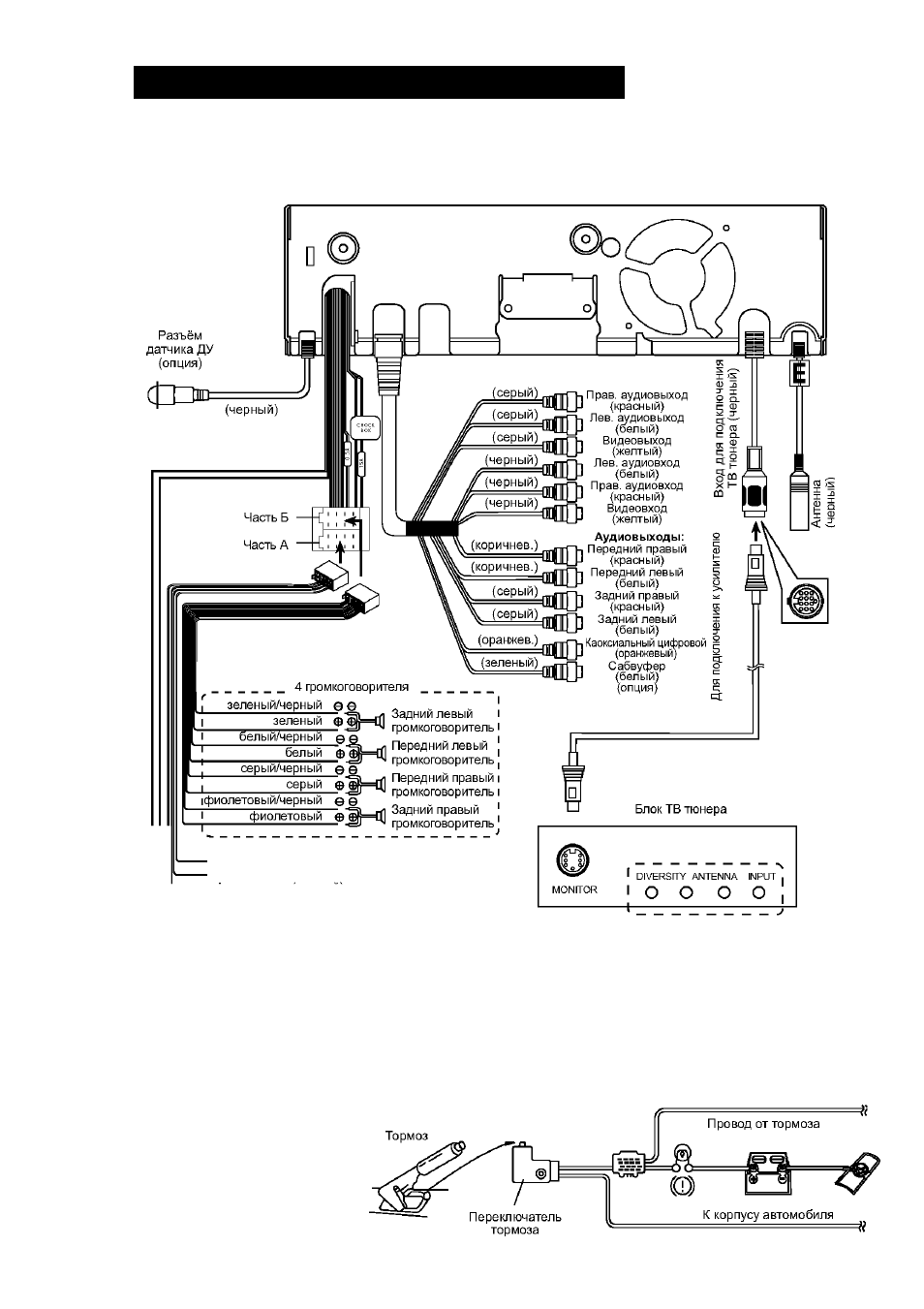

Проводите все подключения в соответствии с приведенной схемой.
• Корпус(черный)
• Замокзажигания(красный)
• Аккумулятор (желтый)
• Управление антенной и усилителем (синий)
Телефон (оранжевый) (опция)
Тормоз (розовый) (опция)
Входы для ТВ антенны
ТВ тюнер центра расчитан на подключение антенны с штекером 3,5 мм.
ВНИМАНИЕ!
Для Вашей безопасности в центре предусмотренно отключение видеоизображения на
мониторе во время управления автомобилем. Видеоизображение появляется только на
стоянке (при включении
ручного
тормоза).
Это
о б е с п е ч и в а е т с я
подключением
розового
провода центра к ручному
тормозу в соответствии с
рисунком.
