Инструкция по установке и переоборудованию

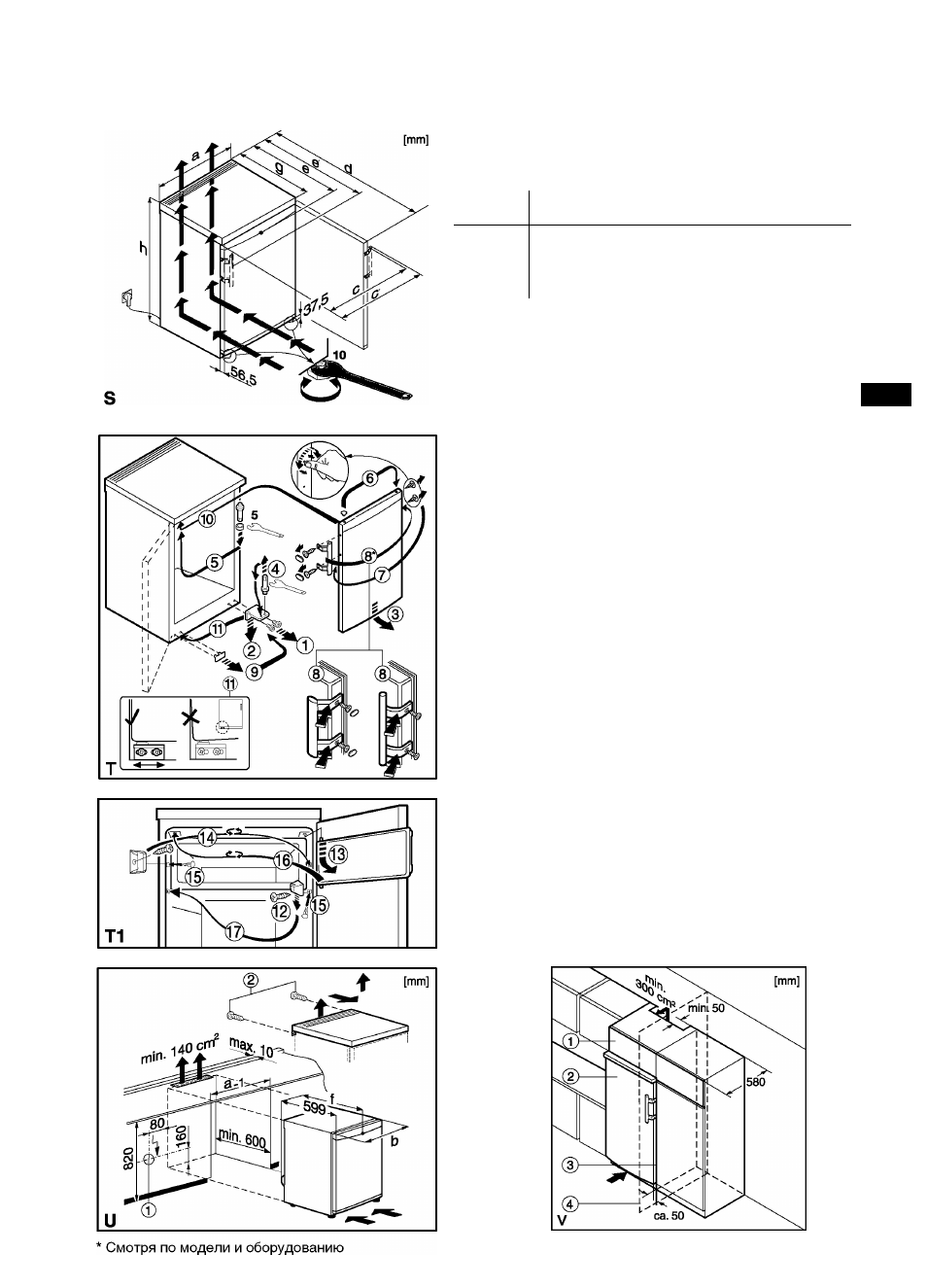

Установочные размеры
Размеры прибора Вы получите на расположенных рядом
рисунках 8, и и следующей таблицы.
Модель
Размеры прибора(мм)
Номинальная
ширина
а
b
c
c'
d
e
e'
f
g
h
501
497 505 534 1072 620 649
611 610 850
554
550 561 590
1125 623 652
614 610 850
552
-
561 590 1130
628 657
-
613 1168
552
-
561 590 1130
628 657
-
613 1409
Смена упора дверей
Рис. Т: при необходимости Вы можете заменить упор. В
этом случае действуйте согласно рис. Т/Т1 в после-дова
тельности позиций.
Перестройка*
Настольные приборы высотой до 850 мм могут быть сдела
ны с подводкой основания.
Рис. U: Для сплошных рабочих панелей настольная па
нель холодильника может быть снята и прибор прод-винут
по рабочую панель.
• В этом случае штепсельная розетка @ должна рас
полагаться за пределами задней стороны прибора и б
ыть легко достижимой.
• Для снятия настольной панели удалить винты @ у за
дней стороны. Настольную плату приподнять сза-ди,
продвинуть вперед и убрать вверх.
• Для вентиляции и удаления воздуха у задней сто-роны
прибора требуется разрез для воздуха в рабо-чей па
нели миним. 140 см
2
. Заверщающий профиль стенки у
рабочей панели при глубине встройки
600 мм разрешается макс. 10 мм.
Вдвиг в кухонную секцию*
Напольные приборы с высотой от 1168 мм могут быть
встроены в кухонное устройство.
Рис. V: чтобы прибор выровнять с высотой кухонного
элемента, над прибором может быть приделан
соответствующий сменный/насадочный шкаф 1.
Для вентиляции и удаления воздуха на задней стороне
съемного шкафа на всю ширину съемного шкафа дол-жен
иметься вытяжной вентиляционный канал глуби- ной
минимум 50 мм. Поперечное сечение удаления воздуха
под пространством перекрытия должно со
ставлять как минимум 300 см
2
. Принципиально дейст
вительно, что чем больше вентиляционное отверстие, тем
прибор работает с большей экономией энергии.
• При установке прибора рядом со стеной @ требуется со
стороны шарниров дистанционное расстояние миним. 50
мм между прибором и стеной.
1
Насадочный шкаф 2 Охлаждающий/
замораживающий прибор
3 Стенка мебели @ Стена
RUS
Возможны изменения.
25
