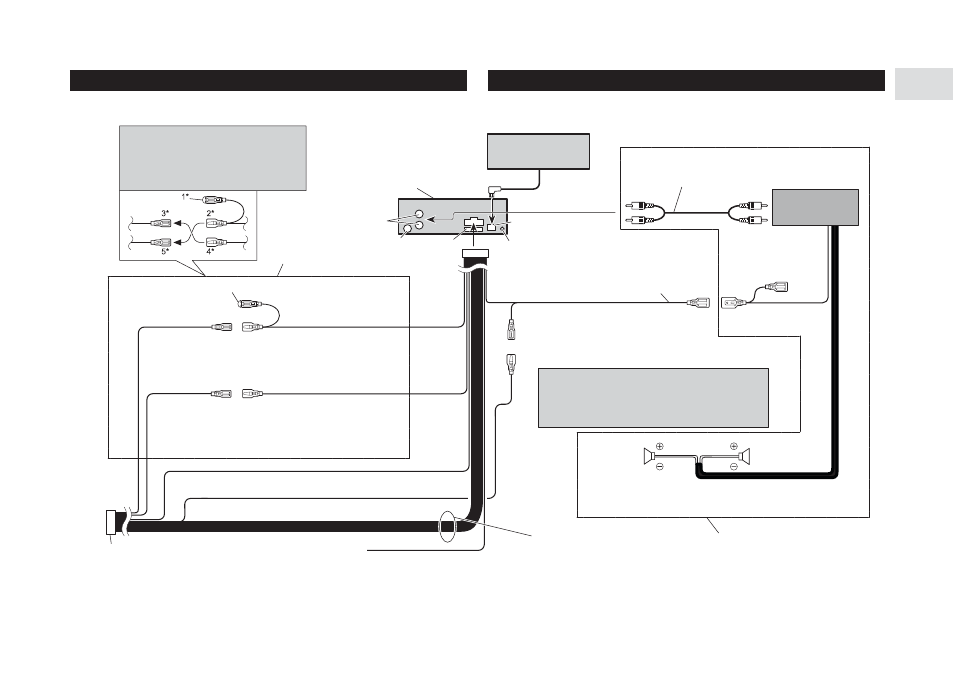

Установка аппарата
Аппарат соответствует новым цветам проводов.
Примечание
В зависимости от типа автомобиля функции про
водов 3* и 5* могут быть разными. В таком слу
чае обязательно соединяйте 2* с 5* и 4* с 3*.
Данный аппарат
Задний выход
Гнездо
предо
хранителя
Разъем антенны
Соедините про
вода одинаково
го цвета друг с
другом.
Крышка (1*)
Когда разъем не использует
ся, не снимайте крышку.
Желтый (3*)
Резервный
(или аксессуары)
Желтый (2*)
К клемме, которая всегда находится под
напряжением независимо от положения
замка зажигания.
Красный (5*)
Аксессуары
(или резервный)
Красный (4*)
К клемме, управляемой ВКЛЮ
ЧЕНИЕМ/ВЫКЛЮЧЕНИЕМ замка
зажигания (12 В пост. тока)
Черный (заземление)
На массу (к металлическому корпусу автомобиля)
Разъем стандарта ISO
Примечание
В некоторых автомобилях разъем стандарта ISO может быть раз
делен на два. В таком случае подключайте к обоим разъемам.
Желто черный
Если Вы пользуетесь сотовым телефоном, то подключи
тесь через провод функции «Audio Mute» [Отключение зву
ка аудиосистемы] на сотовом телефоне. Если не пользуе
тесь, оставьте провод «Audio Mute» свободным от
соединений.
Провода АС
Белый:
(+) фронтальной левой АС
Бело черный:
( ) фронтальной левой АС
Серый:
(+) фронтальной правой АС
Серо черный:
( ) фронтальной правой АС
Зеленый:
(+) тыловой левой АС
Зелено черный:
( ) тыловой левой АС
Фиолетовый:
(+) тыловой правой АС
Фиолетово черный: ( ) тыловой правой АС
Выполните эти соединения в случае использо
вания дополнительного усилителя.
Тыловая АС
Тыловая АС
Левый канал
Правый канал
Распределение штыревых контактов разъема ISO будет раз
ным в зависимости от типа автомобиля. Соединяйте 6* и 7*,
когда штыревой контакт 5 относится к управлению антенной.
В автомобиле другого типа никогда не соединяйте 6* и 7*.
Сине белый (6*)
Сине белый (7*)
К разъему релейного управления автоматической
антенной (макс. 300 мА, 12 В пост. тока).
Дистанционное управления
системой
Сине белый
К разъему управления системой на усилителе мощности
(макс. 300 мА, 12 В пост. тока).
Разъем для кабельного дистанционного управления
Пожалуйста, смотрите Инструкцию к кабельному дистан
ционному управлению (продается отдельно).
Усилитель мощности
(продается отдельно)
Вход шины IP BUS (синий)
Кабель шины IP BUS
Соединительные кабели с штекерами
RCA (продаются отдельно)
Многодисковый CD чейн
джер (продается отдельно)
