Подключения

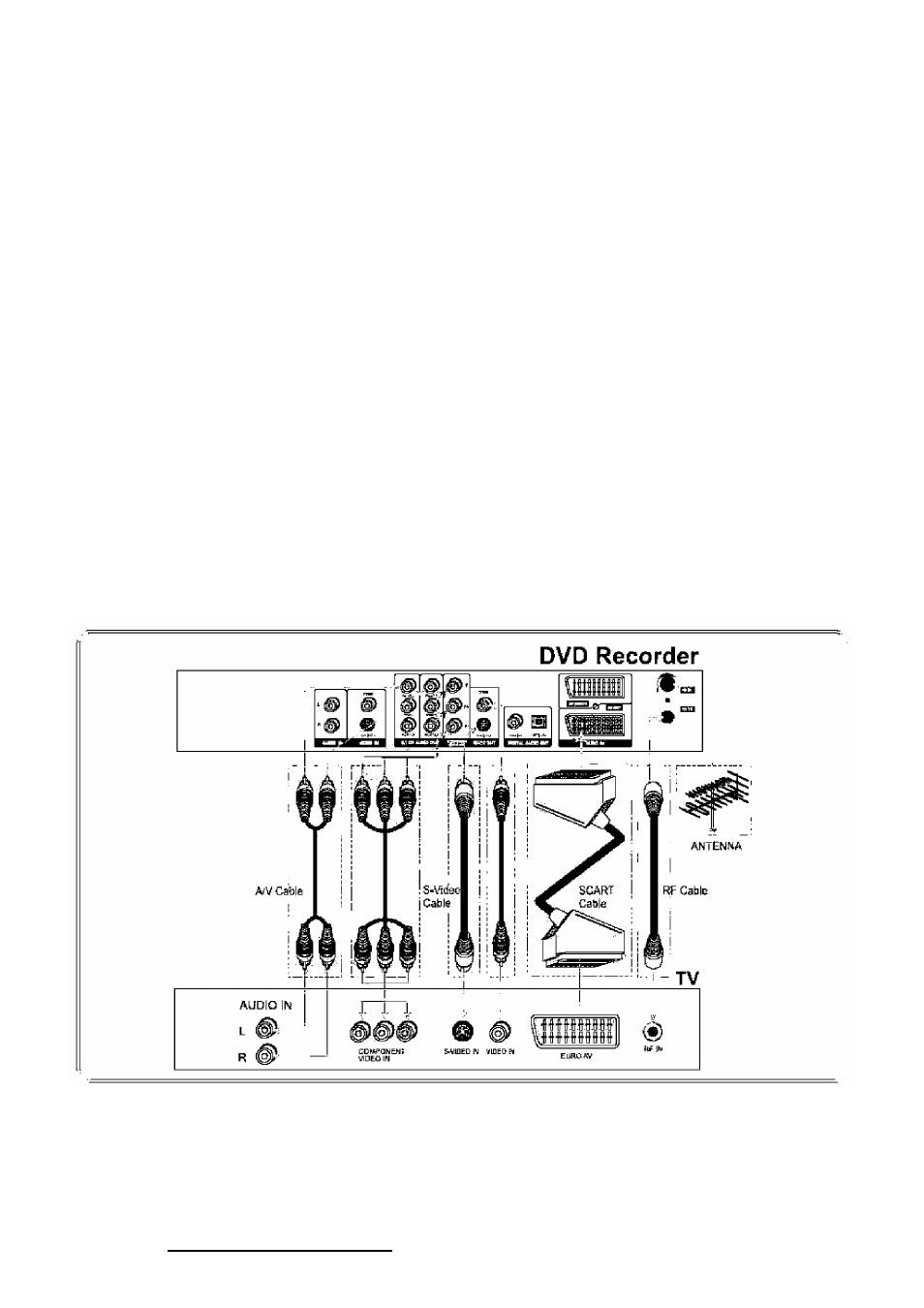

Подключение к выходным разъёмам видео
Композитный (CVBS) видеовыход
• Большинство телевизоров имеют композитный видеовыход.
•
Обычно на телевизорах разъём композитного видео - жёлтого цвета и может быть маркирован:
video, CVBS, composite.
• Подключите разъёмы “Front L” и “Front R” на Плеере к входу AUDIO INPUT (L/R) телевизора,
после чего в меню Установка системы воспроизведения установите настройку “Аналоговый
аудиовыход” на “2 CH’.
Разъём SCART (AV выход)
• Подключите его к такому же разъёму на телевизоре.
• При этом подключении передаётся стерео звук.
S-Video выход
• Подключите его к такому же разъёму на телевизоре.
• Разъём S-Video на телевизоре может быть маркирован: S-Video, Y/C, S-VHS.
• При подключении через S-Video качество изображения выше, чем при композитном.
Компонентный выход
Подключите кабели к компонентным разъёмам на телевизоре (при наличии) - они могут быть
зелёного, синего и красного цвета и маркированы: YUV, Y/Pb/Pr или Y/Cb/Cr.
Такое подключение обеспечивает наилучшее качество изображения.
Если Вы хотите включить прогрессивную развертку через Y/Pb/Pr, выберите пункт
“Прогрессивный” в настройках “Прогрессивный/Чередование” меню Установки системы
Общее.
ПРИМЕЧАНИЯ:
•
Антенный выход с маркировкой TO TV предназначен только для пропускания эфирного
сигнала.
• Кабели S-Video, SCART, DV и оптический не включены в комплект поставки.
