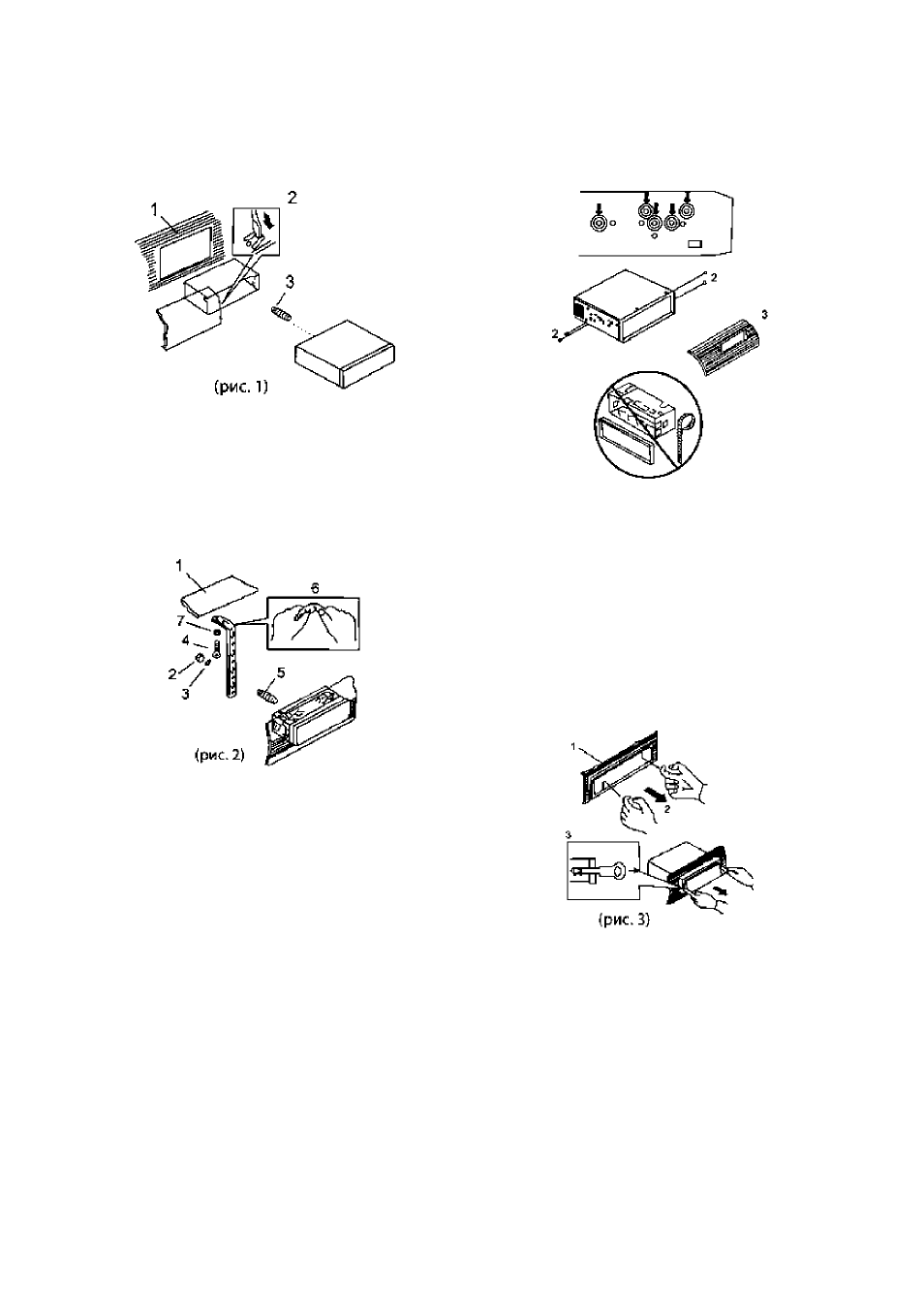

ПОРЯДОКУСТАНОВКИ и ИЗВЛЕЧЕНИЯ РЕСИВЕРА
Фронтальный/тыловой монтаж
Фронтальный монтаж (Метод А)
1. Приборная панель
2. Установочная рама. Вставьте установоч
ную раму (без приемника) в отсек при
борной панели и отогните «язычки» при
помощи отвертки (см. рис.1).
3. Винт.
1. Приборная панель
2. Гайка (5 мм)
3. Пружинная шайба
4. Винт (5x25 мм)
5. Винт
6. Металлическая скоба. Прикрепите ско
бу к монтажному болту в тыловой части
ресивера. При необходимости изогните
металлическую скобу.
7. Шайба
Тыловой монтаж(Метод Б)
Установка при помощи кронштейнов.
1. Выберите позицию, при которой винто
вые отверстия кронштейнов и винтовые
отверстия ресивера совпадут, и закрепи
те ресивер при помощи винтов (5x5 мм)
с каждой стороны.
2. Винт
3. Приборная панель
Порядок извлечения аппарата
1. Обрамление
2. Снимите обрамление, отогнув его верх
ний край и потянув его на себя.
3. Вставьте до упора ключи, входящие в
комплект монтажных частей, в пазы на
боковых поверхностях передней панели.
Извлеките ресивер из рамы, потянув его
на себя.
-
