5C5-4ÛÛÛ

UôUiûla

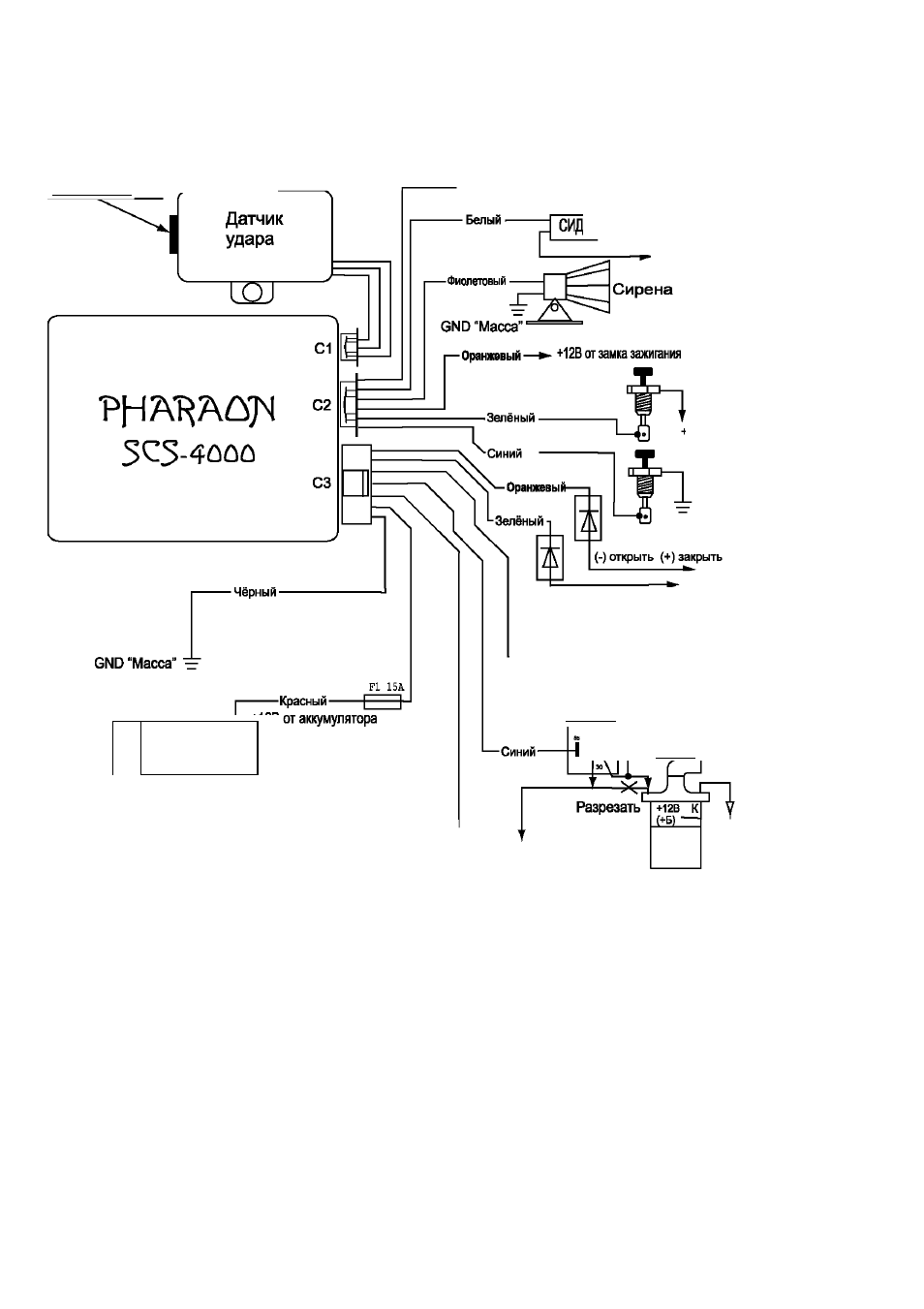

Схема подключения PHARAON SCS-4000

Регулятор чувствительности

датчика удара

------------ 1 I

Чёрный -

~ Выход для подключения пейджера +12В ЗА

ÍD

+12В от аккумулятора

Положительный триггер

двери

+12В от аккумулятора

Отрицательный триггер

двери

GND "Масса”

Аккумулятор

автомобиля

GND "Масса”

Выхвд управления (-бООмА) ,,----------КоричневыйJ
на реле соленоида багажника

К блоку управления центральным

(-) закрыть (->■) открыть эамком(-500мА). Если необходимо

управление положительным
сигналом, удалите диоды.

Ж ё л т ы й — Г а б а р и т н ы е огни

Репе блокировки

Катушка зажигания

+12В от замка зажигания
