^ Изменение направления
открытия дверей
Изменение направления открытия дверей
Перед выполнением нижеописанных операций снять
штепсель из розетки.
Выполняемые операции;
Удалить нижний шарнир (1) и ножку (2).
Отвинтить ножку (3) и завинтить ее на
противоположную сторону.
Отвинтить винты, покрывающие крепежные
отверстия шарнира с левой стороны.
Удалить нижнюю дверь после ее освобождения от
промежуточното шарнира (X).
Удалить промежуточный шарнир и освободить
верхнюю дверь от пальца (5). Отвинтить палец и
смонтировать ето на противоположную сторону.
Снять затлушку (или затлушки), чтобы освободить
отверстия для установки шарнира.
Установить затлушку (или затлушки) на
противоположную сторону.у
Смонтировать верхнюю дверь и промежуточный
шарнир на противоположную сторону.
Установить нижнюю дверь на место.
Установить нижний шарнир (1) и ножку (2) на
противоположную сторону.
Удалить рукоятку и установить ее на
яротивоя оложную сторону двери, прорубив
затлушки пробойником. п окрыть отверстия,
оставшиеся открытыми, пластмассовыми
затлушками, находящимися в п акете документации.
Внимание!
После изменения направления открытия дверей
проверить прилетание их уплотнения к шкафу. При
низких температурах окружающей среды (например,
зимой) может быть, что уплотнение не прилетает
терметично к шкафу. Герметичность
восстанавливается самостоятельно через некоторое
время. Процесс восстановления терметичности
может ускоряться путем разотрева уплотнения
феном.

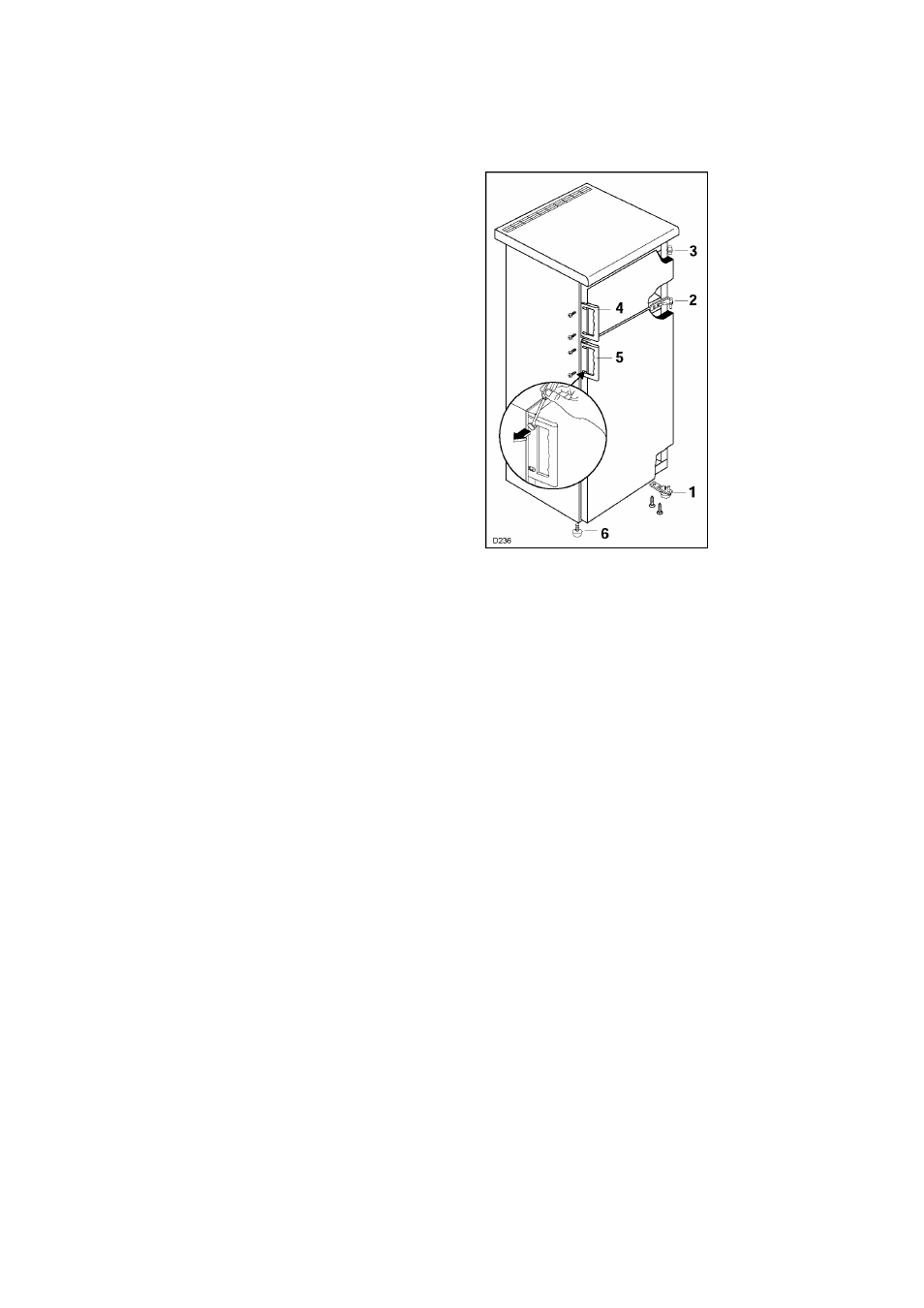

Рис. 2
