Встраивание в кухонную мебель
Данная машина может
встраиваться в
кухонный гарнитур.
Проём должен иметь

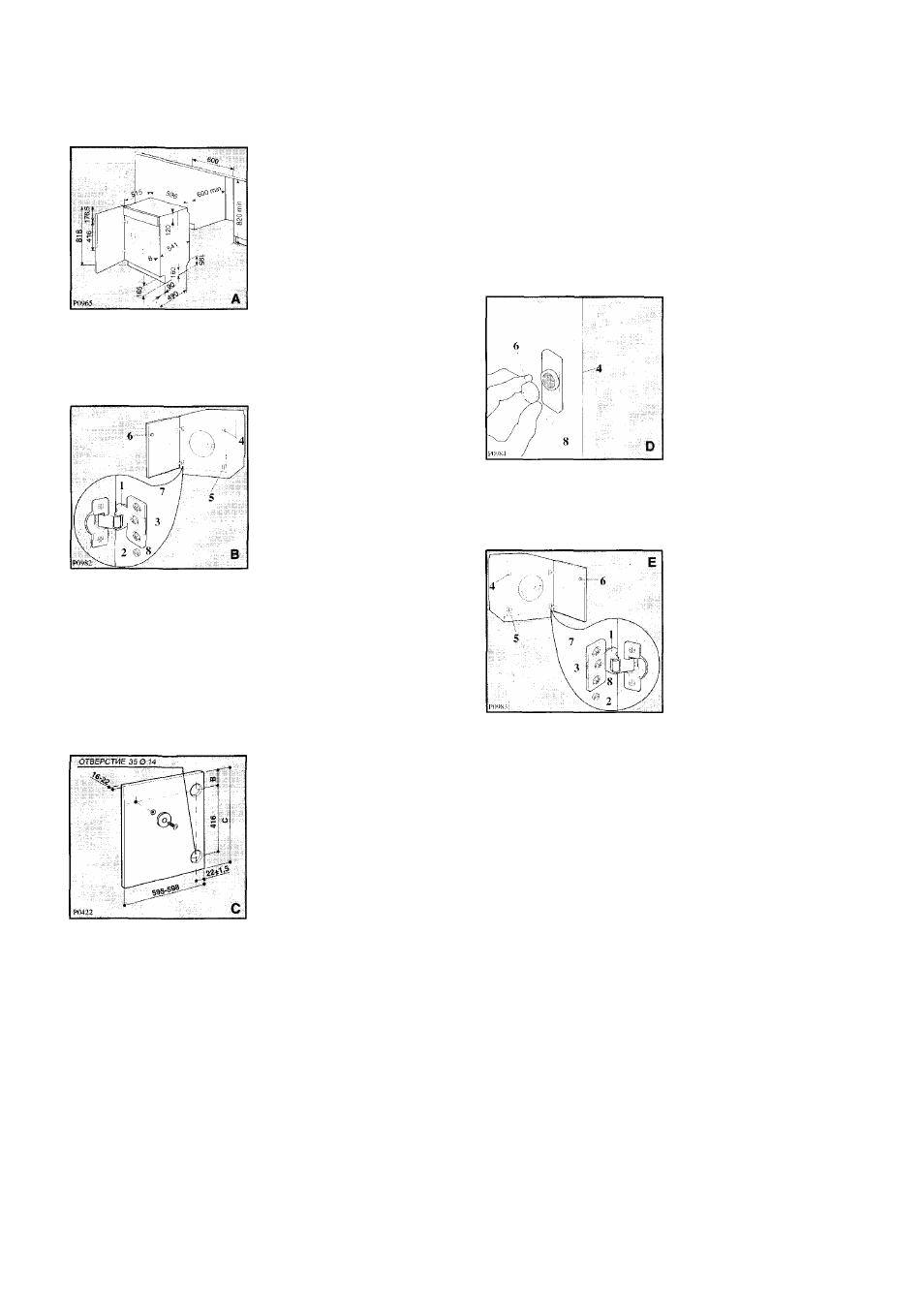

указанные на рис. А
размеры.
Подготовка и сборка двери
Как правило, дверь машины открывается справа
налево.
В этом случае
достаточно установить
с правой стороны на
необходимой высоте
петли (1) и ответную
часть магнита (6),
которые поставляются
вместе с машиной (фиг.
В).
а) Дверь
Размеры двери должны составлять:
- ширина 595-598 мм
- толщина 16-22 мм
Высота (С-Рис. С) зависит от высоты основания
кухонного гарнитура.
б) Петли
Для установки петель
н е о б х о д и м о
высверлить на
внутренней стороне
двери два углубления
(диаметр 35 мм,
глубина 14 мм).
Расстояние между
углублениями должно
составлять 416 мм.
Расстояние (В) от верхнего края двери до центра
отверстия зависит от размеров соседних элементов
кухонного гарнитура.
Необходимые размеры приведены на рисунке С.
Петли должны крепиться на двери при помощи
шурупов (2-Рис. В).
в) Установка двери
Закрепите петли на машине при помощи винтов
М5х8 (3-Рис. В). В случае неравномерной толщины
двери, для компенсации этого, петли могут
регулироваться. Для полного выравнивания двери
необходимо ослабить винт (3-Рис.
В),
отрегулировать дверь и вновь затянуть винт.
г) Ответная часть магнита (6)
Данное устройство
предназначено для
магнитной фиксации
двери. Для исправной
работы
этого
устройства необходимо
закрепить
ответную
часть магнита (6)
(стальной диск н-
резиновое кольцо) на
внутренней
стороне
двери. Её положение должно соответствовать
положению установленного на машине магнита (4)
(смотри рисунок О).
Если дверь откры­
вается слева направо,
необходимо
поменять
местами положение
пластинок (7), магнита
(4) и резинового упора
(5)
(Рис. В и Е).
Установите ответную
часть магнита (6) и
петли (1) как это
указано выше.
Внимание: пластмассовый винт (8) ни в коем случае
не должен ослабляться (Рис. В и Е).
