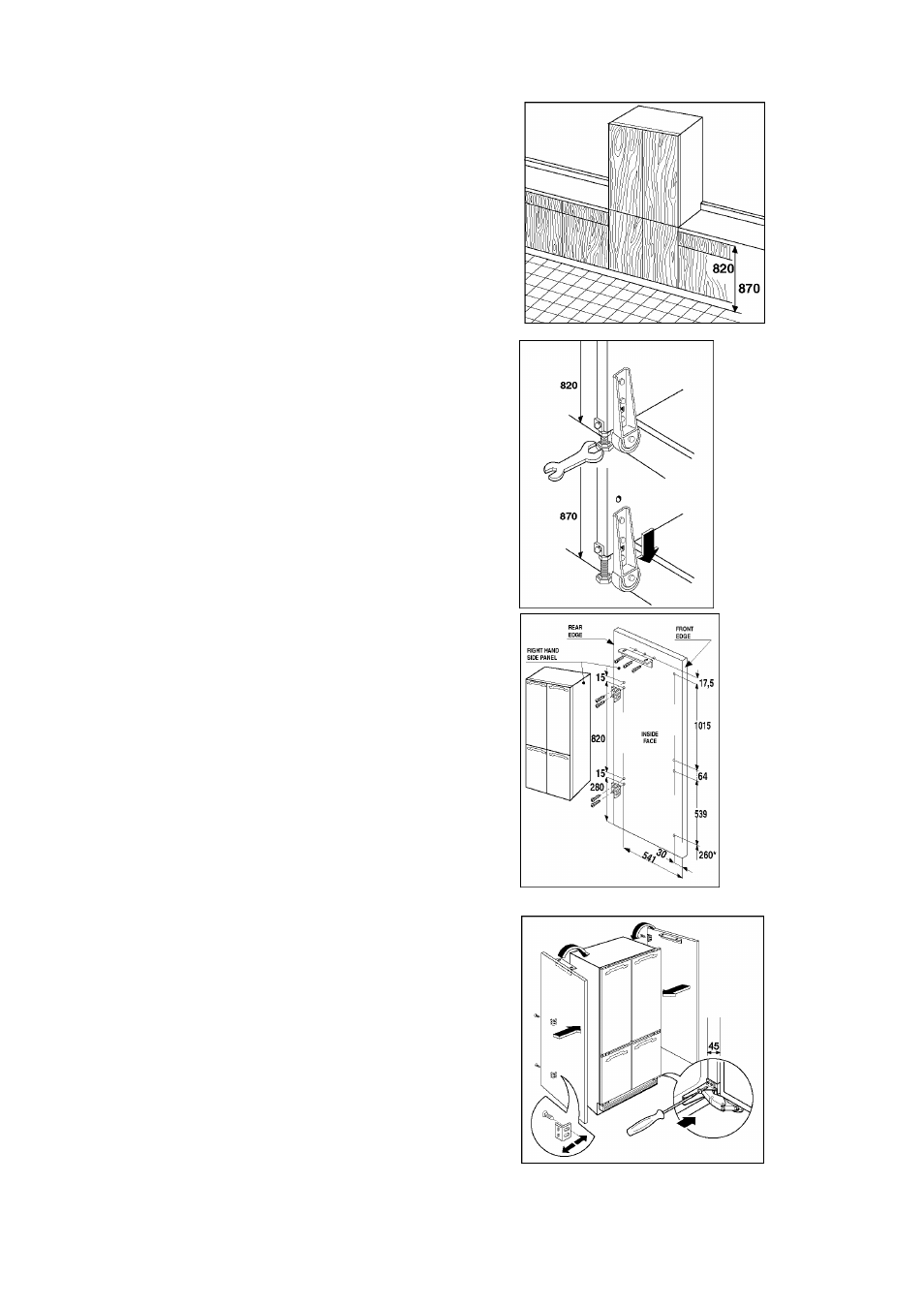

ИНСТРУКЦИИ по ВСТРОЕННОЙ УСТАНОВКЕ
Регулировка высоты
Прибор предоставляет возможность
регулировки по высоте, обеспечивая
выравнивание с другой мебелью кухни, с 820 до
870 мм.
Перед тем, как установить холодильник между
мебелью, отрегулируйте высоту задних колес и
ножек. Колеса устанавливаются на заводе на
высоту 820 мм. Чтобы поднять прибор до высоты
870 мм необходимо вращать специальным
ключом ножки, затем отсоединить колеса и
закрепить их в самом нижнем положении.
Установка боковых панелей
Закрепите на панели кронштейны в
указанном на рисунке положении. Размер
260* мм предусмотрен для плинтуса под
панелью, высота = 100 мм.
Для других размеров плинтуса размер 260*
мм должен быть соответственно уменьшен
или увеличен.
Поставьте панели рядом с прибором.
Вставьте задние держатели, учитывая
толщину панелей (максимальная ширина
изделия 900мм).
Для правильной регулировки обеспечьте, чтобы
расстояние между прибором и шкафом
равнялось 45 мм
П|эикрепит ^ панели спере,ци.
Прикрепите угольники (имеющиеся в пакете)
к нижней части двери (точки крепления уже
подготовлены).
