Инструкция по эксплуатации Electrolux ER 8124 I
Страница 5
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".

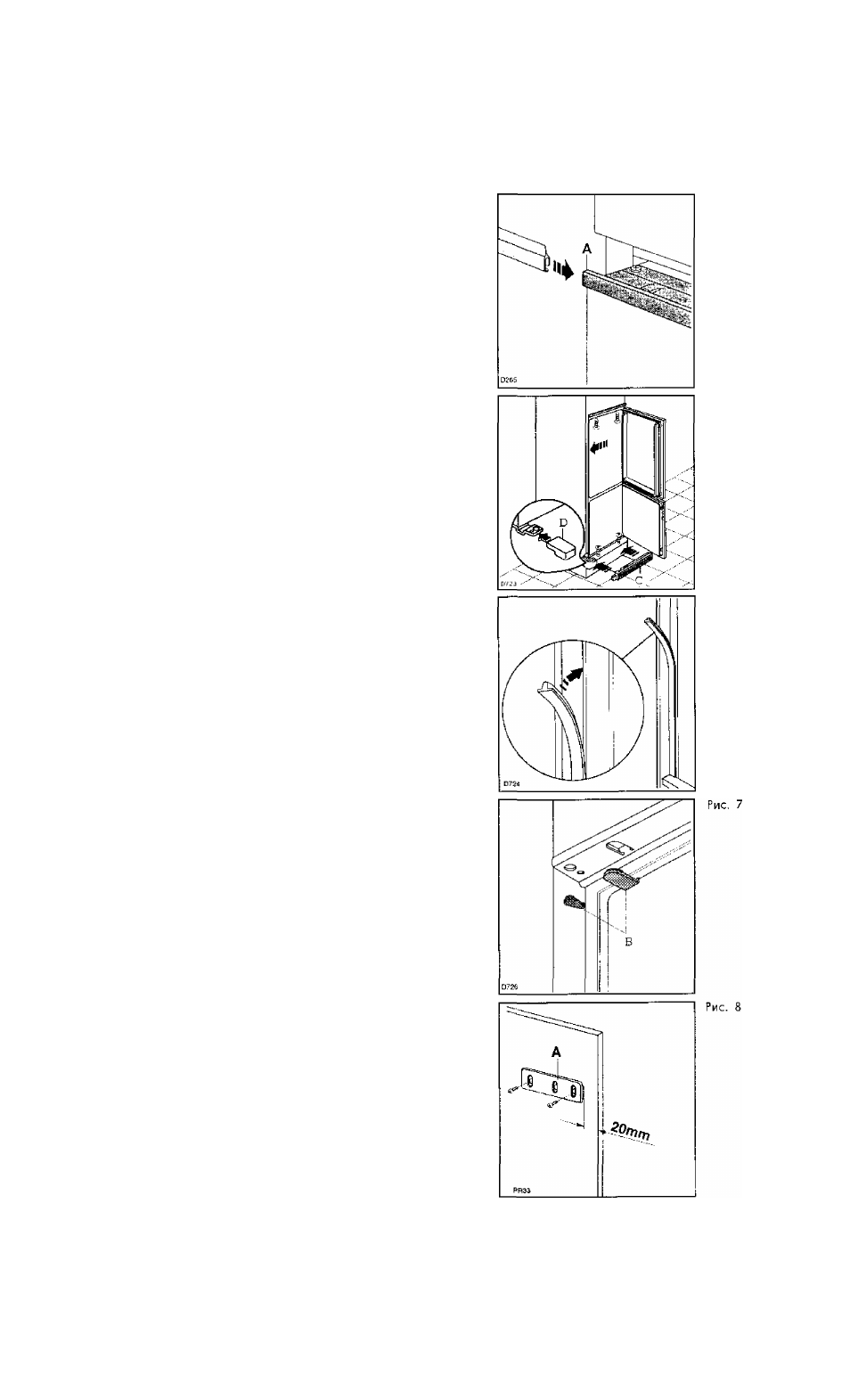

Если после выполнения вышеописанной операции
между холодильником и кухонным блоком остался
зазор, вставьте прилагающуюся к холодильнику
дополнительную планку, как показано на рисунке.
Откройте дверь и прижмите холодильник к той
стороне монтажного проёма, которая противоположна
петлям
дверей
холодильника.
Зафиксируйте
холодильник с помощью прилагаемых к нему
четырёх винтов. Установите вентиляционную решётку
С и заглушку петли □ на место.
Вставьте
декоративные
уплотнения
между
холодильником и кухонным блоком, как показано
на рисунке.
Вставьте заглушки В на место в отверстия петель.
Установите кронштейны Н сверху и снизку внутри
кухонного блока, как показано на рисунке, и
отметьте
положения
внутренних
отверстий.
Подготовьте отверстия для ввинчивания в них шурупов
и привинтите кронштейны к дверце кухонного блока
с помощью шурупов 3,5 х 16 мм.
Рис. 4
Рис. 5
Рис, 6
