ИНСТРУКЦИИ
по
УСТАНОВКЕ
Инструкция по встраиванию
RU
прибор относится к типу у, то есть может устанавливаться при условии, что
только одна из боковых стенок (правая или левая) выше варочной поверхности и
расположена на минимальном расстоянии, указанном на рисунке.
Прибор можно встраивать в мебель, стенки которой выдерживают нагрев до
температуры 85^С (БК 60335 -2 -6).
Не устанавливайте прибор вблизи от легковоспламеняюш,ихся материалов
(занавесок и т. п.).
L
(мм)
P
(мм)
H
(мм)
Серия
Стальная или
эмалированная
Стекло
30
290
510
30
-
45
440
500
30
-
60
585
500
30
47
71
710
500
30
47
90
885
500
30
47

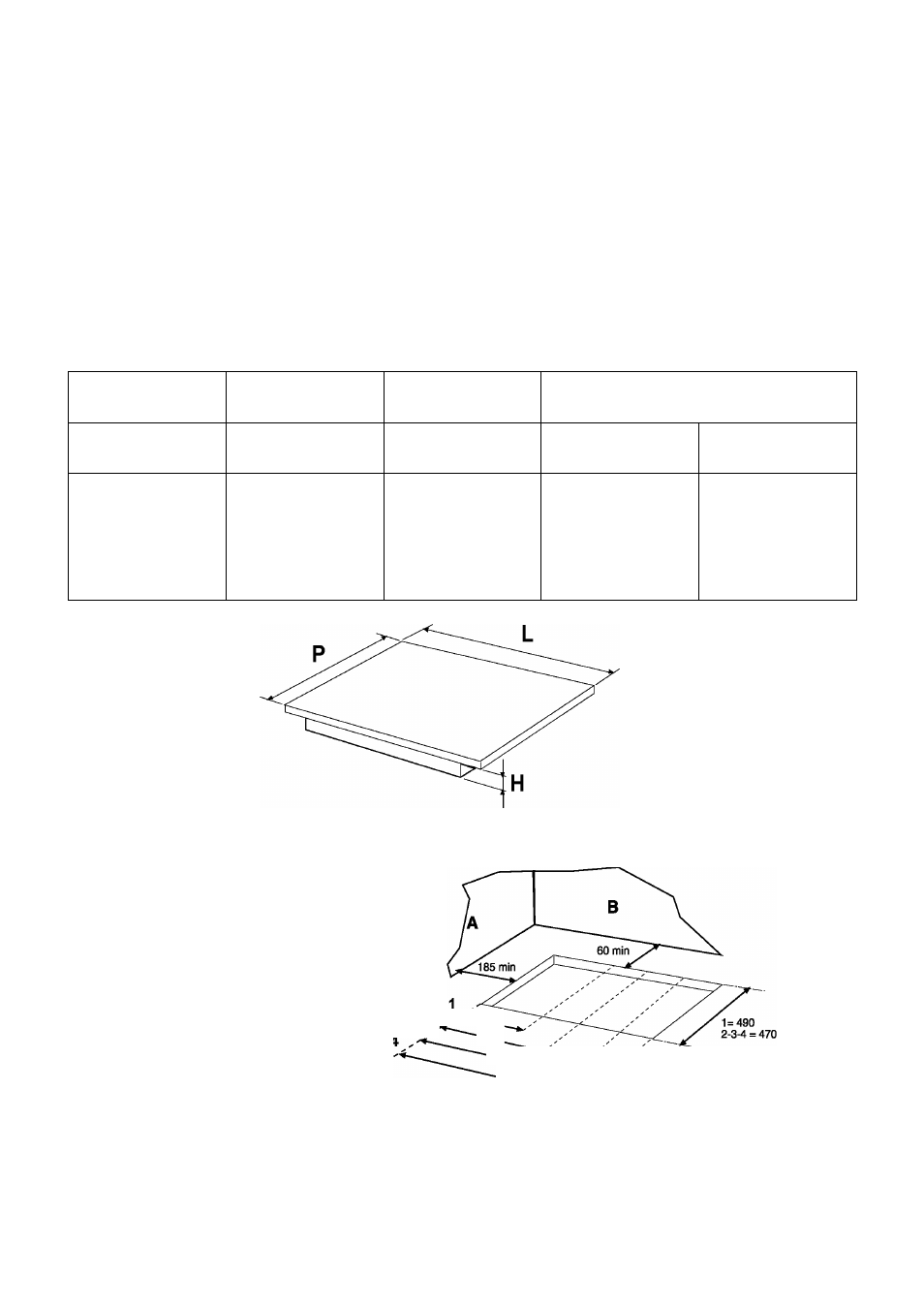

Размеры отверстия для встраивания
1 = поверхность серии 30 см (270x490)
2 = поверхность серии 45 см (410x470)
3 = поверхность серии 60 и 71 см (550x470)
4 = поверхность серии 90 см (830x470)
А = боковая стена
В = задняя стена
«
270.
'410.
'550.
'830.
(mm)
Прибор может встраиваться в мебель, имеюш,ую глубину не менее 550 мм.
Размеры отверстий для встраивания приведены на рисунке, где указаны
минимально допустимые расстояния между отверстием и боковой и задней
стенками.
