Отверните и снимите правый винт на задней стороне
машины, используя для этого отвёртку или гаечный
ключ. Наклоните машину назад, не повредив при
этом шланги. Проложите между машиной и полом
лист упаковочного полистирола.
1.Г'.
I
I -|
I ,
I '
I .1.
I,'
/л.
л Т"- “
I
A hi '’ '
-X\v/
,хП,
'<4^.vL-' "Л
¡'f/Cii-—-
Установите машину в вертикальное положение.
Отверните и снимите два оставшихся винта на
задней стороне машины.
Снимите три пластмассовых стержня из отверстий,
в которые были ввёрнуты болты.
Заткните пустые отверстия тремя пластмассовыми
заглушками, находящимися в пакете вместе с
инструкцией по эксплуатации.
Расположение
Машину следует надёжно установить на ровной
горизонтальной поверхности.
Машина не должна касаться стен или какой-либо
мебели.
Водопроводный кран, канализация и розетка должны
находиться в зоне досягаемости шлангов и сетевого
провода машины. При необходимости пригласите
монтажника для перемещения соответствующих точек
подключения.
■ I _ П1’[-!Г11 QrJ
Подключение воды
Установите резиновую прокладку и подсоедините
шланг подачи воды к крану с резьбой 3/д дюйма.
Тот конец шланга, который подсоединяется к машине,
поворачивается в любую сторону. Для этого следует
ослабить соединительную муфту, повернуть шланг
в желаемое положение и снова затянуть муфту.
Удалите из двигателя защитные полистирольные
элементы, а также оба полиэтиленовых мешка, сняв
для этого крепящую их клейкую ленту.

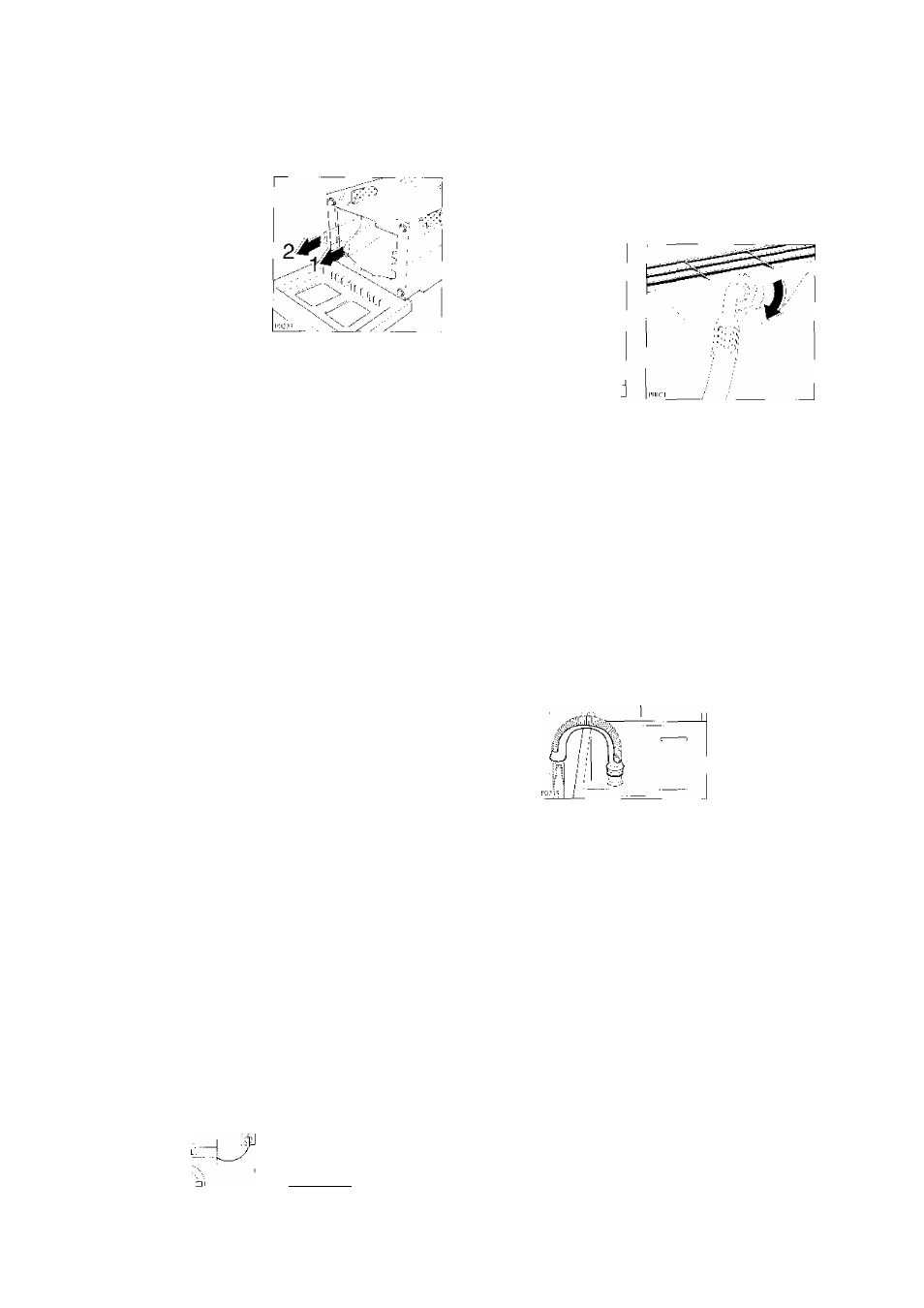

Удалите правый полиэтиленовый мешок П), осторожно
вытянув его по направлению к центру машины. Точно
так же удалите левый полиэтиленовый мешок (2),
вытянув его по направлению к центру машины.
О
A'ji
Если давление воды часто бывает слишком вь[Соким,
в соединительную муфту между шлангом и машиной
следует установить З/д-дщ^мовый переходник
размером 23x4x4 мм.
Шланг подачи воды нельзя растягивать. Если шланг
слишком короткий или же если Вы хотите поменять
место водопроводного крана, шланг следует заменить
на другой шланг особого изготовления.
Слив
ВОАЫ
Конец сливного шланга может быть расположен в
трёх различных вариантах;
Через крей раковины на высоте от 60 до 90 см.
Для того чтобы конец шланга оставался в загнутом
положении, используйте поставленное вместе с машиной
пластмассовое направляющее устройство. Шланг должен
быть прочно закреплён на месте либо с помощью
настенного крючка, либо, например, посредством
привязывания его к крану раковины.
Крепление к ответвлению сливной трубы раковины:
ответвление должно находиться над гидрозатвором
раковины таким образом, чтобь| конец шланга находился
на высоте не менее 60 см от пола.
Прямо в сливную трубу раковины: лучше всего
использовать трубу высотой 65 см. Труба ни в коем
случае не должна быть короче 60 или длинее 90 см.
В конце сливной трубы всегда должен быть воздушный
зазор, т.е, внутренний диаметр трубы должен быть
больше, чем наружный диаметр сливного шланга.
Длина сливного шланга 180 см. Если Вы хотите удлинить
шланг, диаметр удлинительной части должен быть таким
же, как и внутренний диаметр исходного сливного
шланга. Следует использовать подходящую для этого
назначения соединительную муфту. Удлинительная часть
шланга прокладывется по полу, и её конец поднимается
над полом уже в непосредственной близости от места
слива.
