Подключение
Подключение аудиосистемы
На
устройстве
имеются
аудиовы ходы
аналогового
и
цифрового
звукового
сигнала.
Аналоговый
сигнал
вы водится
по
двум
каналам
Dolby
AC-3
5.1,
а
циф ровой - через коаксиальный оптический разъем.

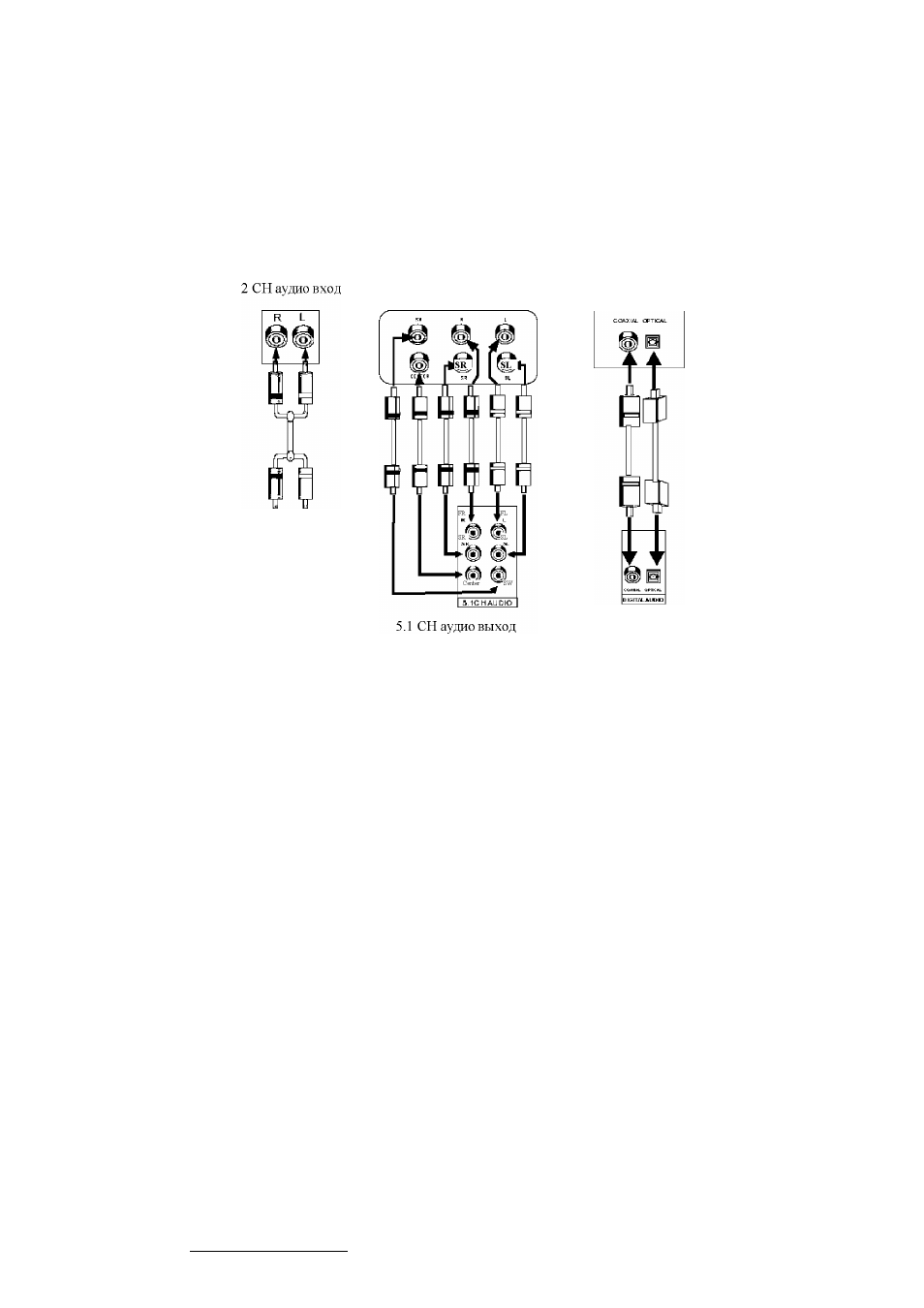

5.1 CH аналоговый
аудио вход
Цифровой аудио вход
и
Mix R Mix L
2 CH аудио выход
Оптический/
коаксиальн^1Й выходу:
Стерео аудиовыход
Для подключения звуковы х входов телевизора или аудио-видеоусилителя к
DVD-пpoигpывaтeлю используется пара проводов аудиокабеля (красны й
штекер соответствует правому каналу, а белый - левому).
5.1 СН Аналоговый аудиовыход
Для подключения выхода 5.1 ксоответствующему входу 5.1 используйте 3
пары AV кабелей.
Коаксиальный цифровой аудиовыход
Для соединения этого выхода с разъемом на усилителе мощ ности
используется специальный коаксиальный кабель.
Оптический цифровой выход
Для соединения этого выхода с оптическим разъемом на усилителе
мощности используется специальный волоконно-оптический кабель.
Примечание:
Параметры настройки должны соответствовать разъему,
через которы й DVD-пpoигpывaтeль подключается к внешним устройствам.
русский
SW
R
L
