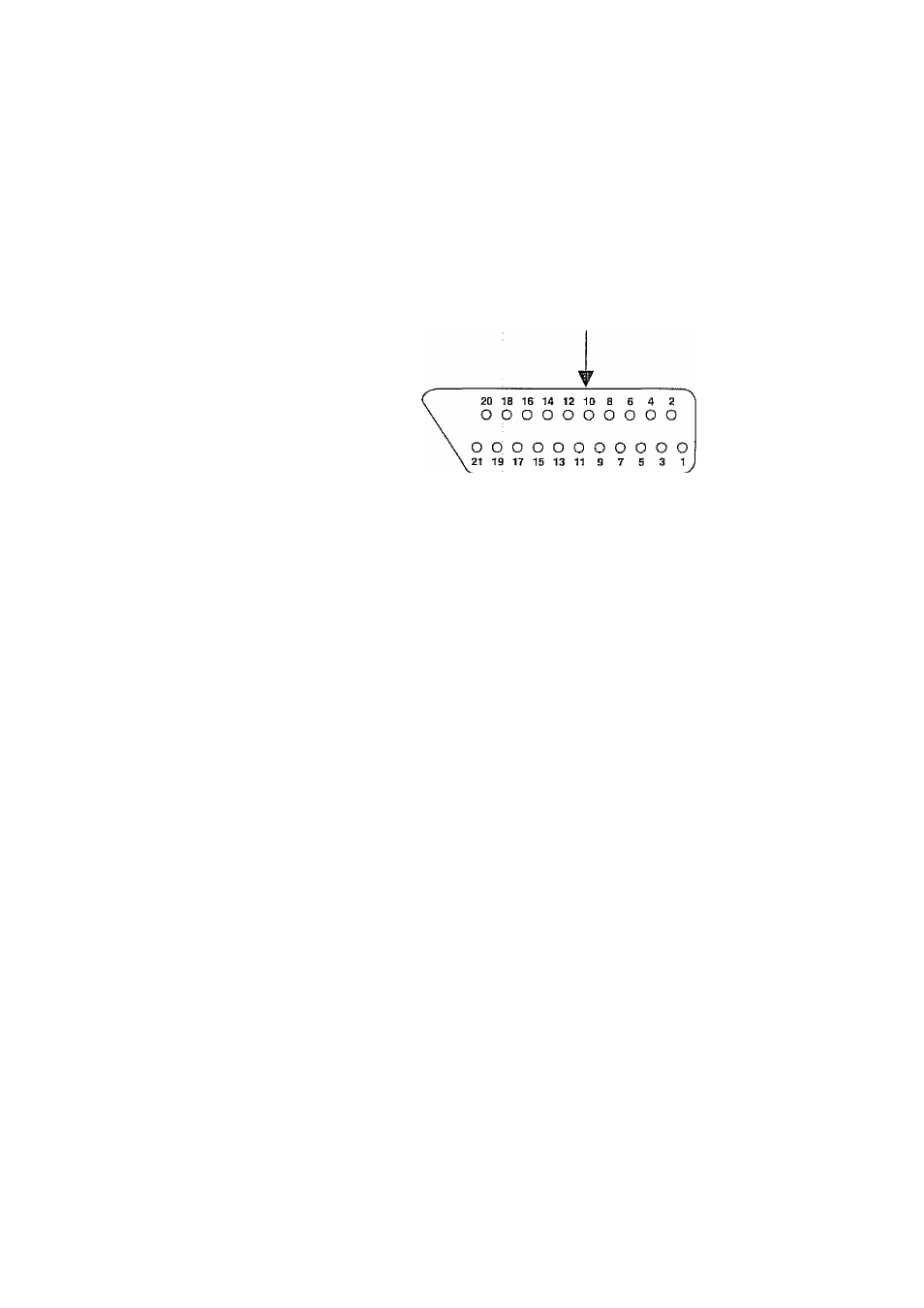

ВХОДНЫЕ И ВЫХОДНЫЕ ТЕРМИНАЛЫ (SCART)
1. Аудио пыход
ЛраиыП ]:йиил
2. Аудио Е5ХОД
Правый канол
3. Аудио выход
Левый канол
4. Зсмлл «Лудпо»
5. Зеылл канала В
6. Аудио Вход
Левый канал
7. Вход кпЕииш В
8. Перс
1слючеиие иапрнжсния Видео
9. Земля кшшлв G
10. СооСоден
11. Вход канола G
12. Свободен
13. Зелшя капала R
14. Зешш,
15. Вход канвла R
16. Переключение напрялсешш системы цветопередачи RGB
17. Зсмлл «Вндеол
18. Земля пере
1слшчения напряжешш
19. Видео Ввтход
20. Видео Вход
31. Земля шасси
ВХОДНЫЕ ТЕРМ1ШАЛЫ SCART
1. Вход SCART для проигрывании.
2. В
е
,
1
ход
SCART для ТВ программ.
‘ Подключая телсяизионную систему, выньте шнур питании из розетки.
