I
МОНТАЖ
(рйз)
Если настоящий прибор устанавливается
взамен прибора, дверь которого снабжается
замком, нужно сделать такой замок
неработоспособным перед удалением старого
прибора, чтобы играющие дети не попали в
опасное положение.
Место установки
Прибор следует устанавливать отдаленным от
любого источника тепла (калориферов, печей,
прямого солнечного излучения и т.п.).
Наилучшие условия эксплуатации обеспечивает
установка прибора в помещении с температурой
от +18°С до +43°С (класс Т); от +18°С до +38°С
(класс 81); от +16°С до +32°С (класс М); от +10°С
до +32°С (класс 8М).
Класс указывается на паспортной табличке
прибора.
Проверить отсутствие предметов вокруг
прибора, препятствующих свободной циркуляции
воздуха.

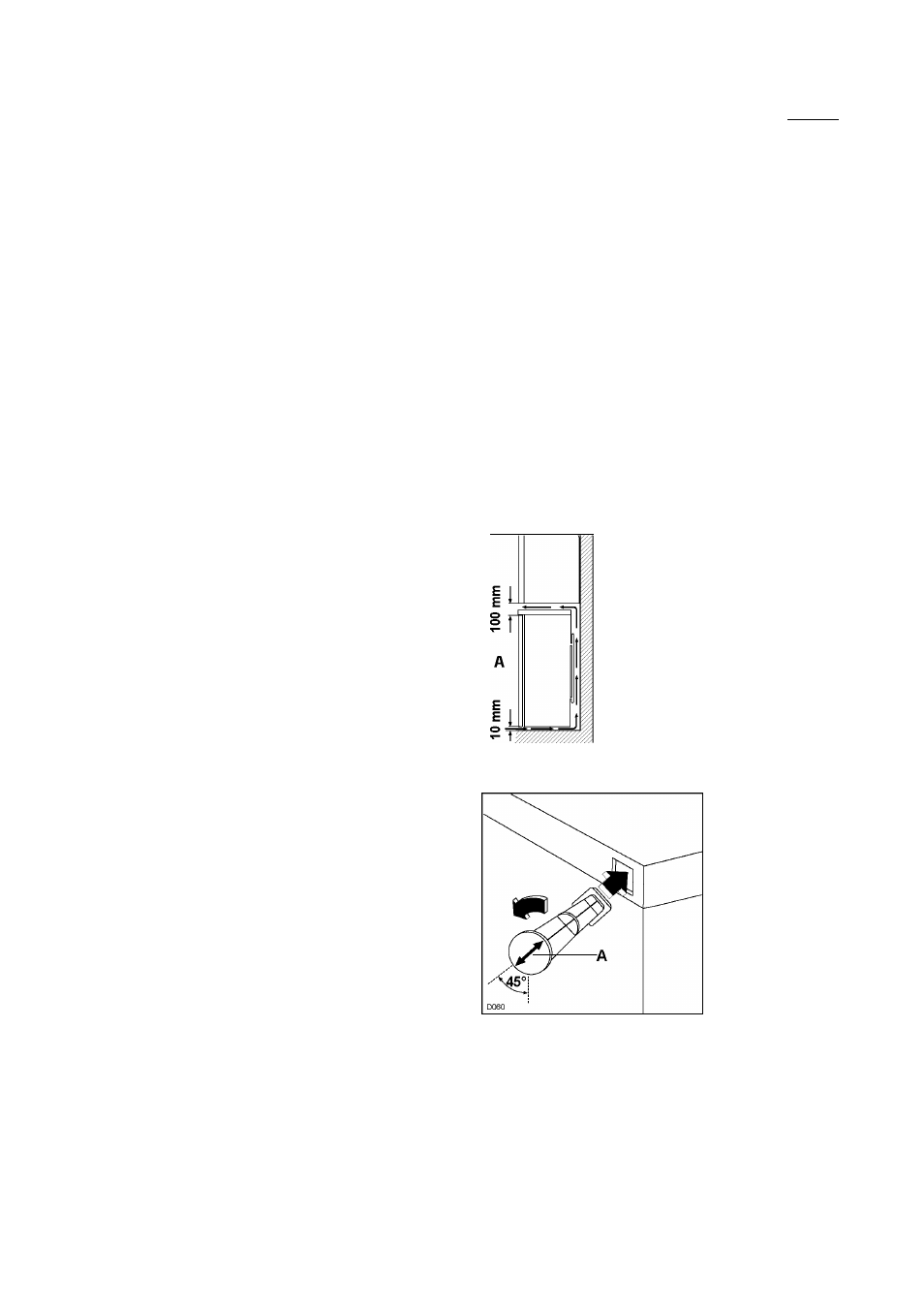

При установке прибора под подвесной кухонной
мебелью зазор между основанием этой
последней и прибором должен быть не менее
100 мм (см. рис. А).
Предпочтительной является установка,
указанная на рисунке В.
Положение прибора по горизонтали
регулируется с помощью двух ножек,
расположенных у донной части самого прибора.
Задние распорные детали
в конверте, содержащем инструкцию по
эксплуатации аппарата, находятся также две
распорных детали, нужных для поддержания
определенного расстояния прибора от стены.
Эти детали монтируются на заднюю часть
прибора.
Вставить распорные детали в отверстия, как
указано на рисунке (со стрелой А в указанной
позиции). Для прикрепления распорных деталей
к прибору повернуть их на 45° (стрела А в
вертикальном положении).
В
Е
Е
-Л]
Рис. 1
Рис. 2
36
N^006
