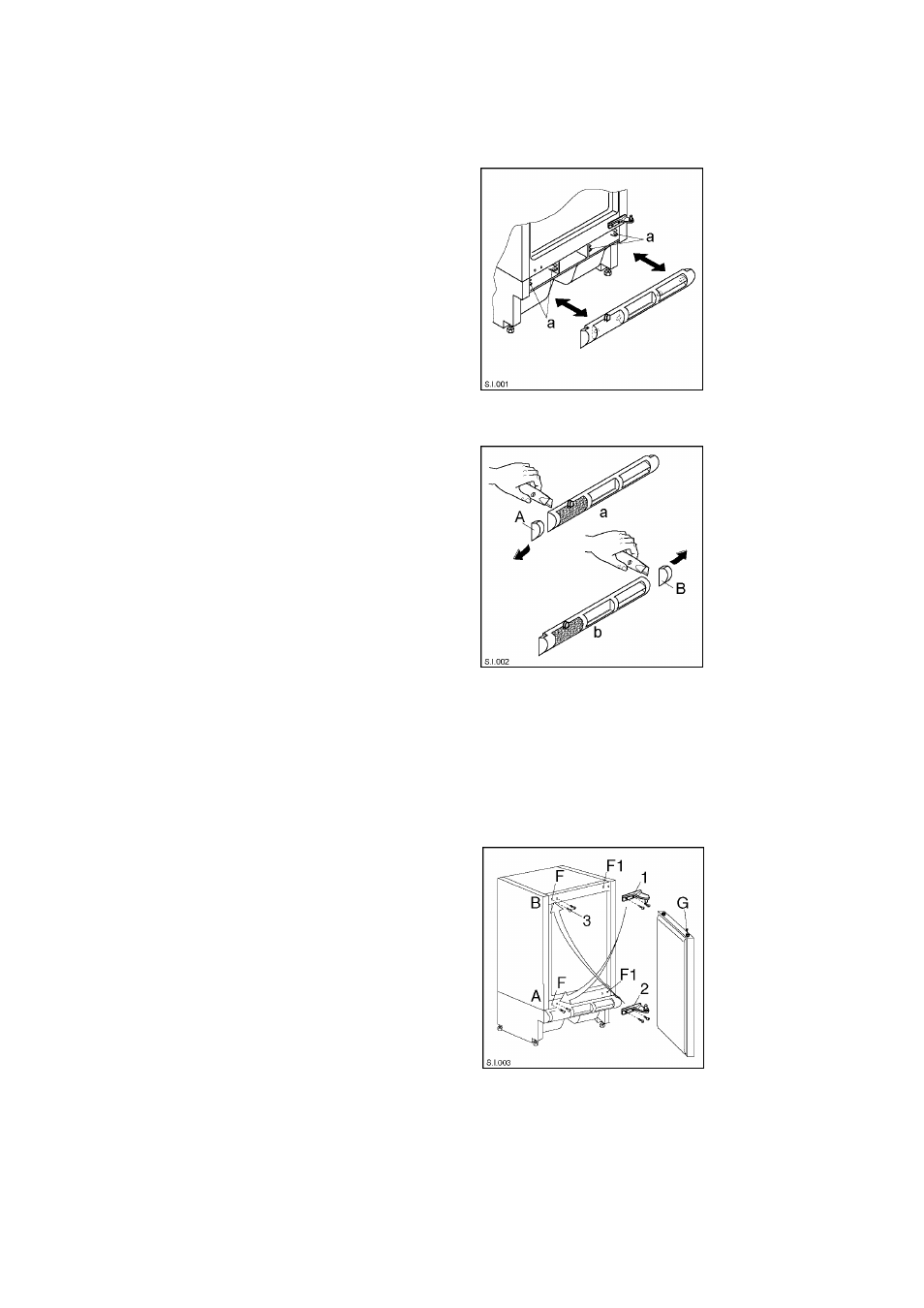

Подготовка вентиляционной
решетки
Снимите решетку с прибора, потянув ее руками
на себя.
При открывании двери справа:
- удалите левую часть решетки (А), отрезав ее с
тыльной стороны (см. рис. а).
При открывании двери слева:
- удалите правую часть решетки (В), отрезав ее с
тыльной стороны (см. рис. Ь).
После этого чтобы установить решетку на прибор
проделайте следующее:
- приложите решетку к прибору и нажимайте на
нее в местах защелок (а) до тех пор, пока не
услышите щелчок.
Примечание: Работы по установке
вентиляционной решетки следует проводить
после закрепления прибора фиксирующими
скобами в отведенной для него нише.
Изменение направления
открывания двери
Перед началом работы следует вынуть штепсель
из розетки.
Для того чтобы изменить направление
открывания двери проделайте следующее:
- снимите верхнюю петлю (1), придерживая
дверь, чтобы она не упала;
- снимите нижнюю петлю (2);
- выньте заглушки (3) из отверстий (Р) и вставьте
их в отверстия (Р1) на другой стороне прибора;
- установите верхнюю петлю (1) на другой
стороне прибора снизу (положение А);
- установите дверь в петлю (1) в положении А;
вставьте штифт незакрепленной нижней петли
(2) в верхнее отверстие двери (О) и закрепите
петлю в положении В.
