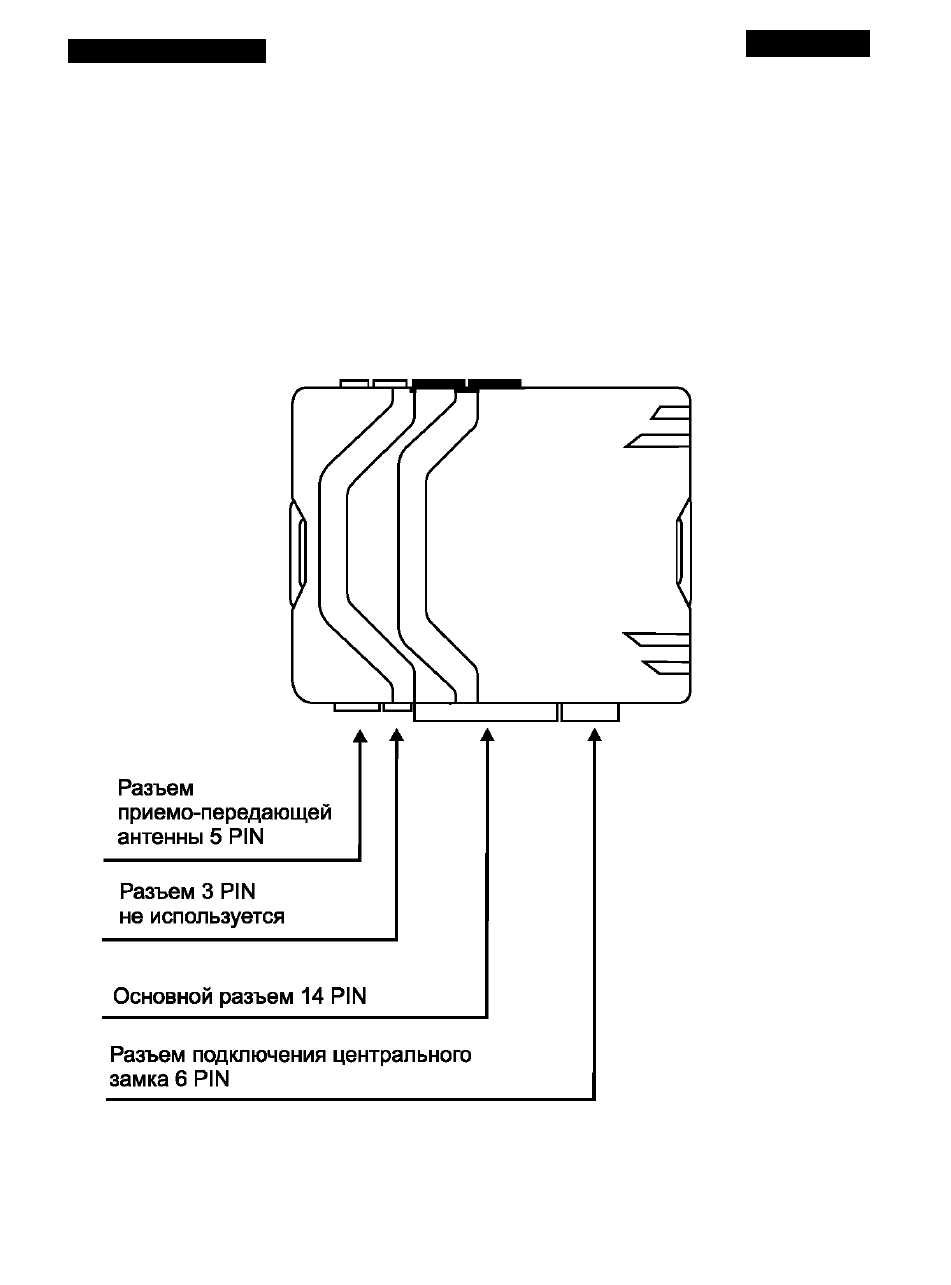

IV. Схемы подключения

Разъем кнопки “OVERRIDE” 2 PIN

Разъем GSM/GPS модуля 3 PIN

Разъем доподнительного датчика 4 PIN

Разъем датчика удара 4 PIN

i i i

Рис. 4
