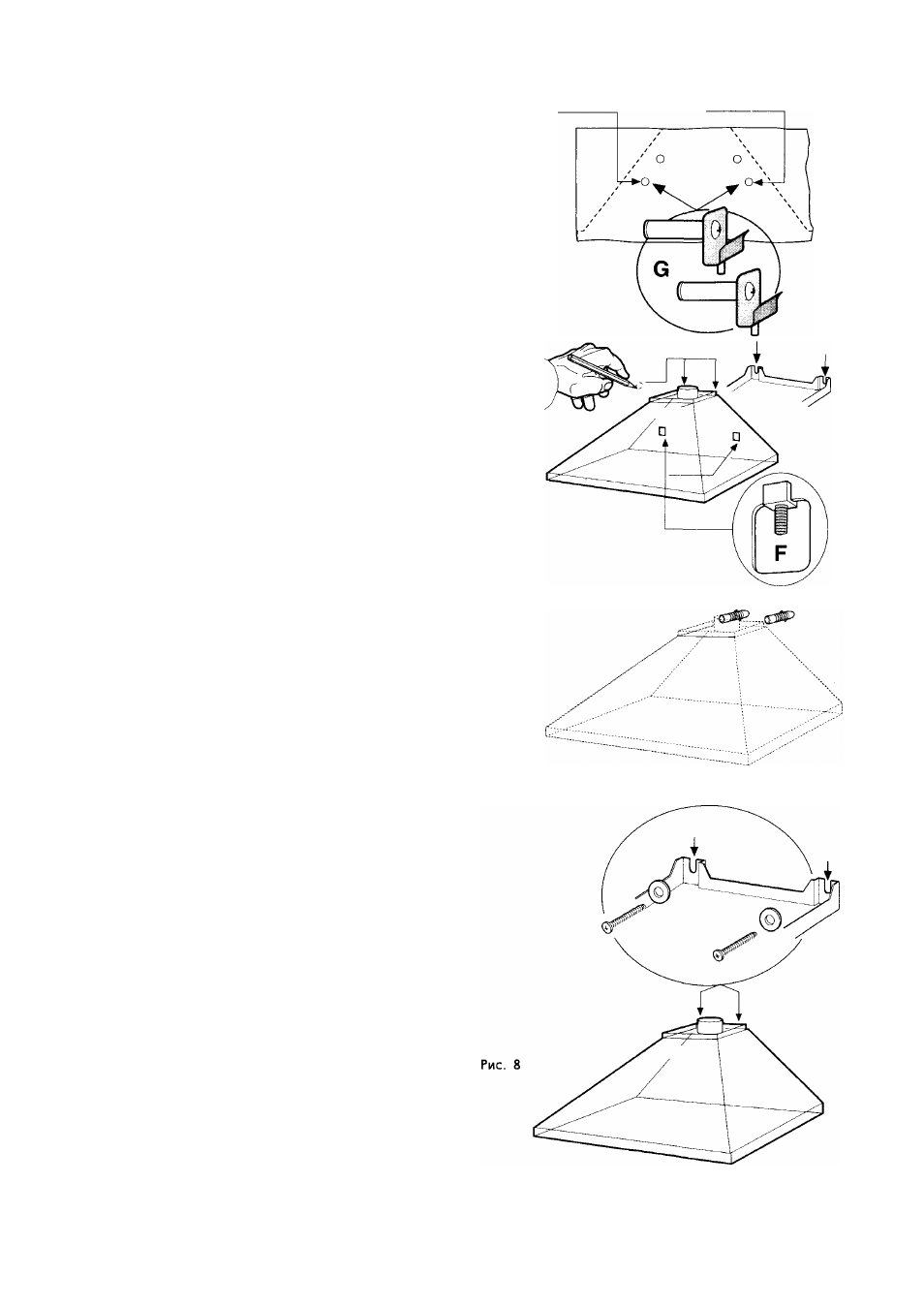

Подвешивание на стену
•
Приложите следующий вместе с вытяжным
вентилятором шаблон к стене, как показано на
рис. 5, и просверлите два отверстия диаметром 12
мм.
• Закрепите два крючка (6) в нижних отверстиях, как
показано на рисунке.
• Снимите жировые фильтры (рис. 15).
•
Прикрепите корпус к крючкам и выровняйте
уровень с помощью винтов (Р).
0 12тт
0 12тт
. Отметьте карандашом местоположение верхних
отверстий (рис. 6).
. Опустите колпак.
• Просверлите отверстия диаметром 8 мм.
• Вставьте две пробки диаметром 8 мм в верхние
отверстия.
• Снова подвесьте колпак.
Рис. 5
Рис. 6
Рис. 7
• Закрепите корпус с помощью двух винтов 5 х 45
мм и шайб 5
X
20 мм.
