3. Вставьте новые форсунки.
4. Проверьте соединения на надеж
ность закрепления и герметичность.
Ш Расположение новых форсунок
указано на упаковке или в таб
лице Характеристики горелок,
стр. 6
ш
Устройство газ-контроля (в зависимо
сти от модели)
Свеча розжига
Форсунка
Г орелка
пне минимального пламени, должна
составлять 6-7 мм.
4. Если пламя выше, чем нужно, по
верните винт по часовой стрелке, ес
ли ниже - поверните винт в проти
воположную сторону.
5. В качестве заключительной проверки
установите регулятор конфорки в
положение максимального и мини
мального пламени и проверьте вос
пламенение и выключение огня.

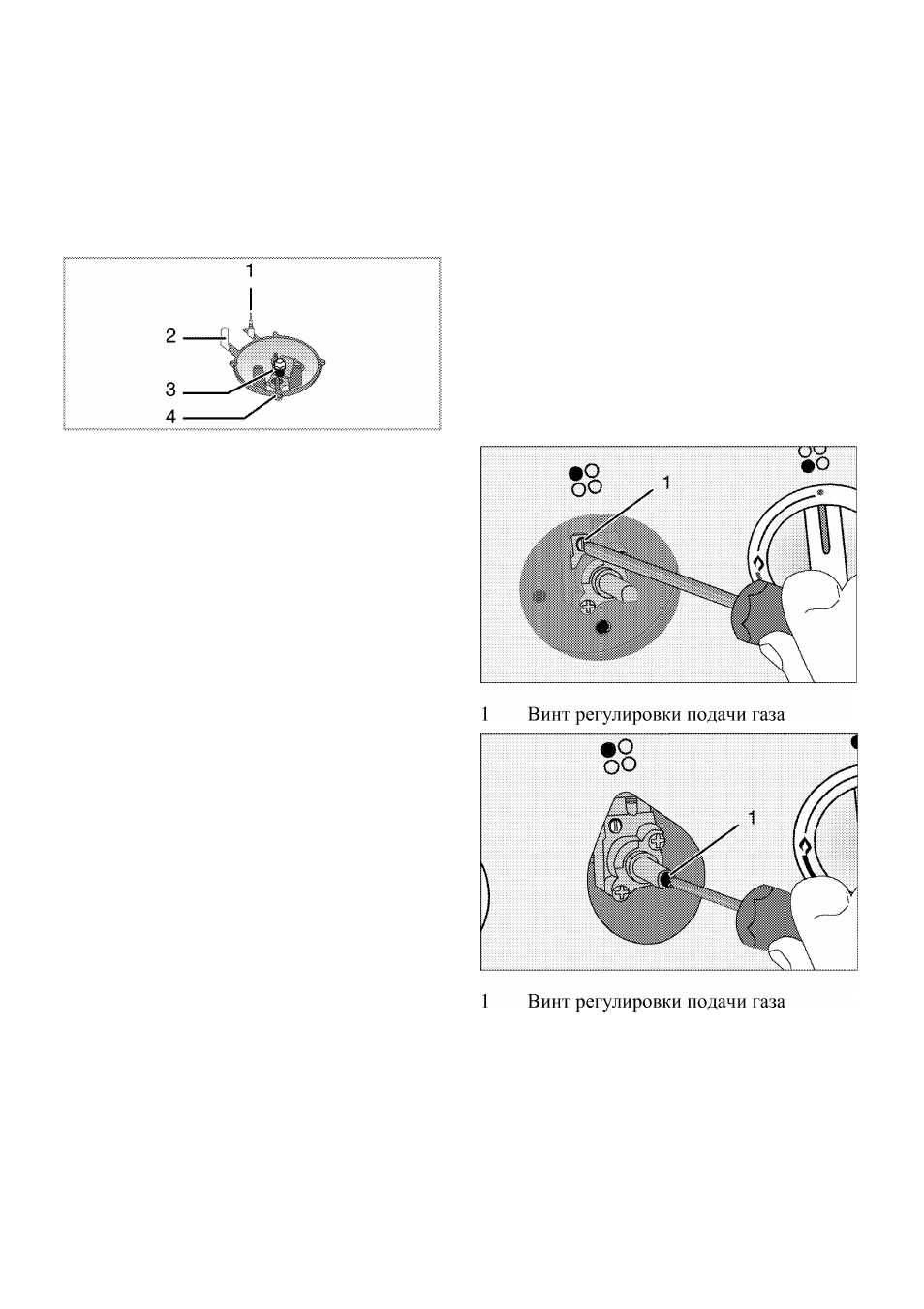

Положение винта регулировки подачи
зависит от типа газового вентиля, ис
пользуемого в устройстве. См. рисунки
ниже.
Не снимайте газовые краны горе
лок без особой необходимости. В
случае необходимости замены
кранов обращайтесь только в
фирменный сервисный центр.
Регулировка газовых кранов для
уменьшения подачи газа
1. Зажгите горелку, которую нужно
отрегулировать и установите ручку
регулятора в положение минималь
ного пламени.
2. Снимите ручку регулятора.
3. При помощи отвертки отрегулируйте
газовый кран для уменьшения пода
чи газа к форсунке.
Для сжиженного нефтяного газа (бутан-
пропан) достаточно затянуть винт.
Для природного газа следует повернуть
винт на один оборот против часовой
стрелки.
» Нормальная высота прямого пламени,
когда регулятор установлен в положе-
14|
ш
при замене типа газа необходимо
также заменить и паспортную
табличку прибора, содержащую
информацию о потребляемом газе.
