Расположение и функции органов управления
f
1 Г
3
^
'
5
(
51 CHAf JNEL Н(
)ME AC
OUSTIC S SYSTE
:
m
(d
ST/i
Ь d
^NDBY C[
Ь d
VDVD Ch
d cd
iOOSE V
U) d
0L+ VC
Ь d
DL- Ml
L')
JTE
Функциональные кнопки на передней
панели сабвуфера
1. STANDBY: выборрежимаожидания
2. CD/DVD: переключение между режимами CD
(2 канала) и DVD (5.1 канал).
3. CHOOSE:
Кнопка выбора канала для
регулировки громкости
4. VOL+ : кнопкаувеличениязвука
5. VOL- : кнопка уменьшения звука
6. MUTE: кнопка выключения звука

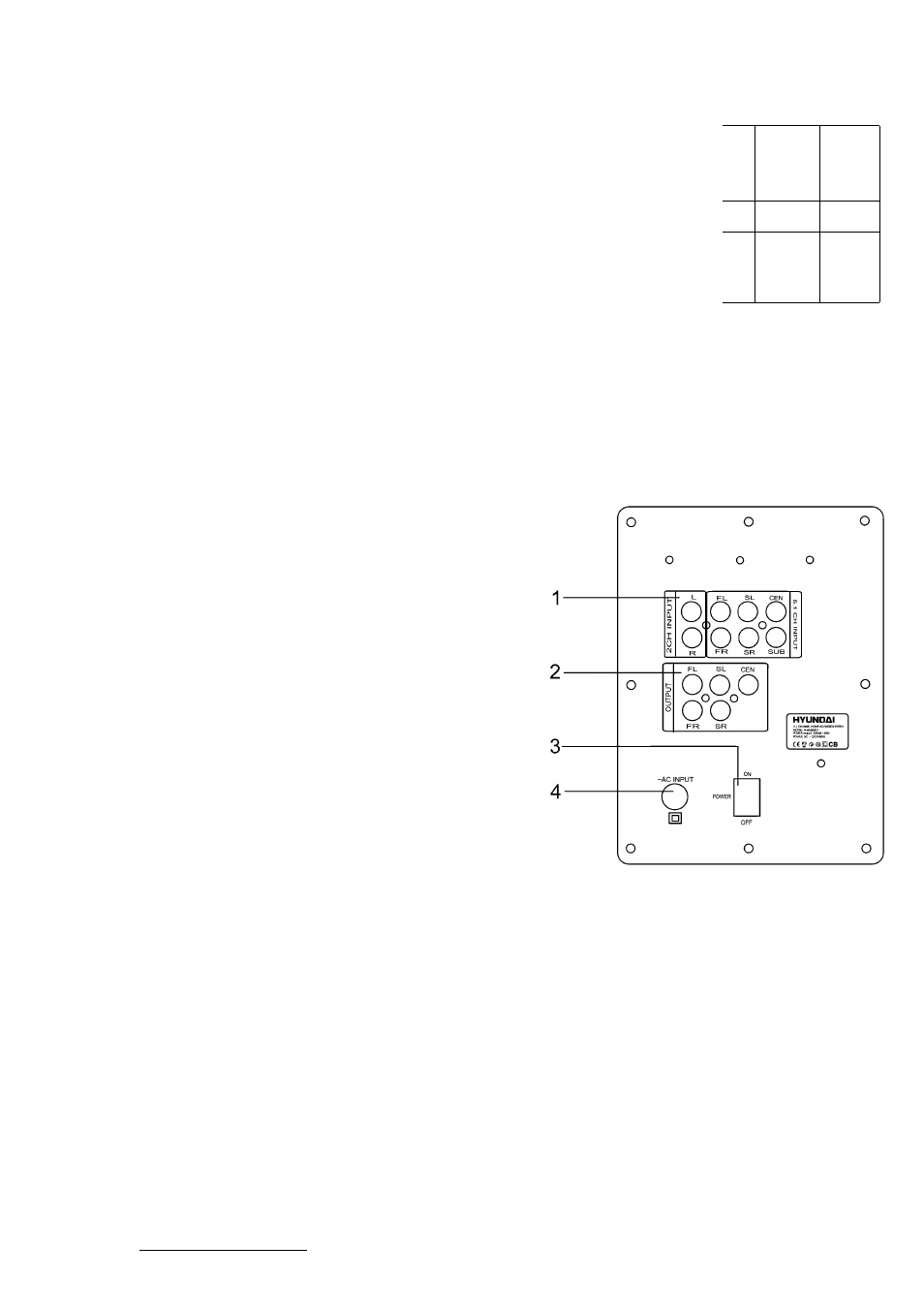

Общий вид задней панели сабвуфера
1. Разъемы (входы) для подключения внешнего источника сигнала (DVD-плеера,
видеомагнитофона)
FR - разъем для подключения правого фронтального
канала
FL - разъем для подключения левого фронтального
канала
SUB - разъем для подключения канала сабвуфера
CEN - разъем для подключения центрального канала
SR - разъем для подключения правого тылового канала
SL - разъем для подключения левого тылового канала
R - разъем для подключения правого канала (2
канальный режим)
L - разъем для подключения левого канала (2
канальный режим)
2. Разъемы (выходы) для подключения колонок к сабвуферу.
SR - разъем для подключения правой тыловой колонки
SL - разъем для подключения левой тыловой колонки
FR - разъем для подключения правой фронтальной колонки
FL - разъем для подключения левой фронтальной колонки
CEN - разъем для подключения центральной колонки
3. Кнопка выключения/включения электропитания
4. Шнур питания
