Подготовка нового телевизора

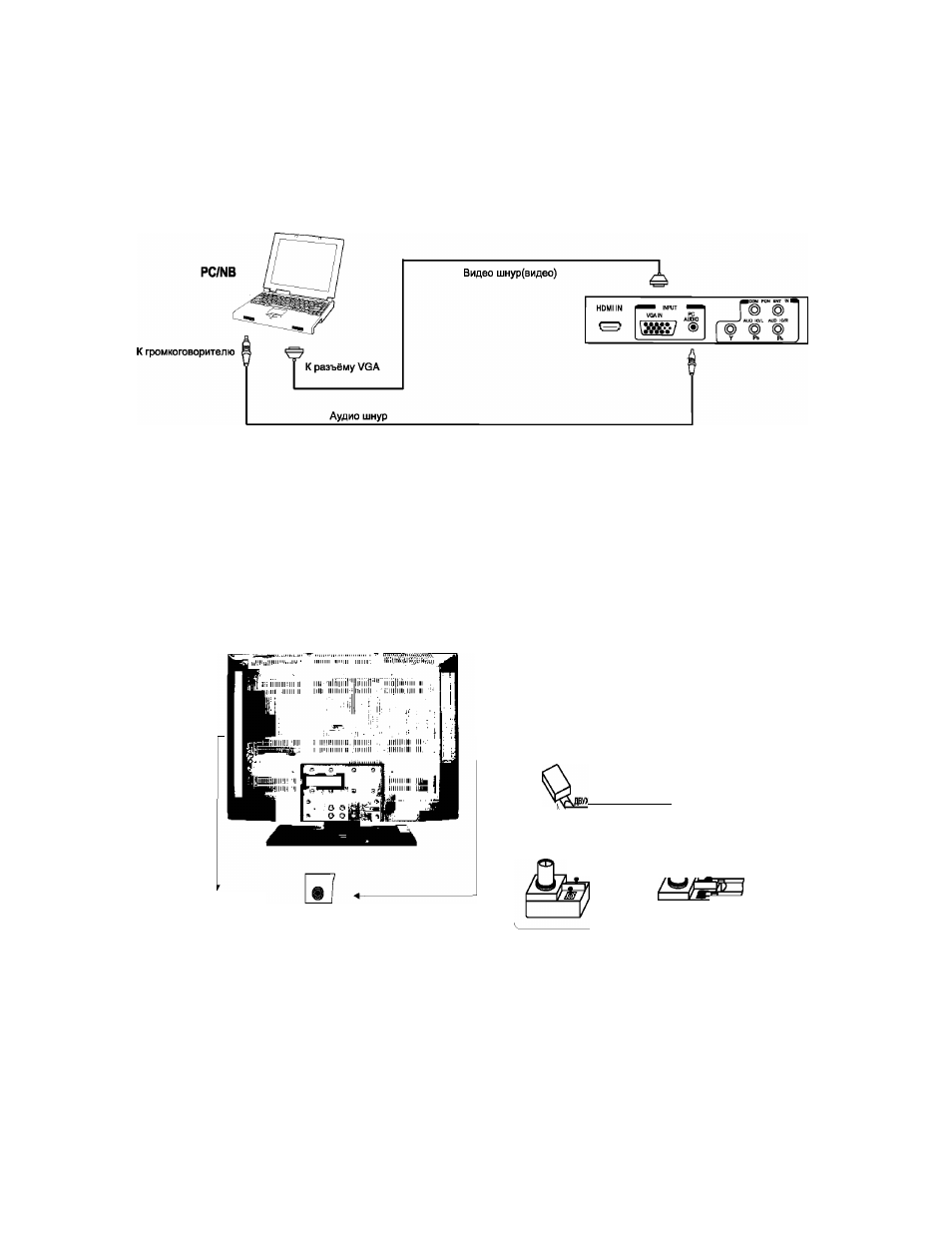

Подключение к компьютеру
Данный телевизор можно использовать в качестве монитора и громкоговорителя персонального компьютера. Подключите его к
персональному компьютеру через стандартный 15-штырьковый RGB разъем и разъем аудио. Соедините устройства, как показано
ниже.
Подключение антенны
Чтобы принимать телевизионный сигнал наземного вещания, необходима комнатная или наружная антенна (в комплект поставки
не входят). Для высокого качества изображения требуется хороший сигнал, для чего обычно нужна наружная антенна. Тип
антенны и место ее установки зависит от особенностей местности, в которой вы живете. Более подробно об этом можно узнать
у вашего местного представителя по обслуживанию или специалиста сервисной службы. Если вы являетесь пользователем
местного кабельного телевидения, вам не потребуется ни комнатная, ни наружная антенна. Подключите оборудование, как
показано на следующем рисунке.
ПРОВОДНОЙ ФИДЕР <ЗМ Ом)
Вилка( в комплект
V
поставки не входит
)_
крдксильный
КАБЕЛЬ(75 Ом)
Адаптер{ в комплект
поставки не входит)
Сигнал выходит из:
наружной антенны или комнатной
антенны кабельного телевидения
двухпроводного фидера. (300 Ом)
Розетка для антенны
Ослабите бояты. Вставьте фидер. Закрепите болты.
t - rui
Антенна 75 Ом
V
-6-
