AV330E

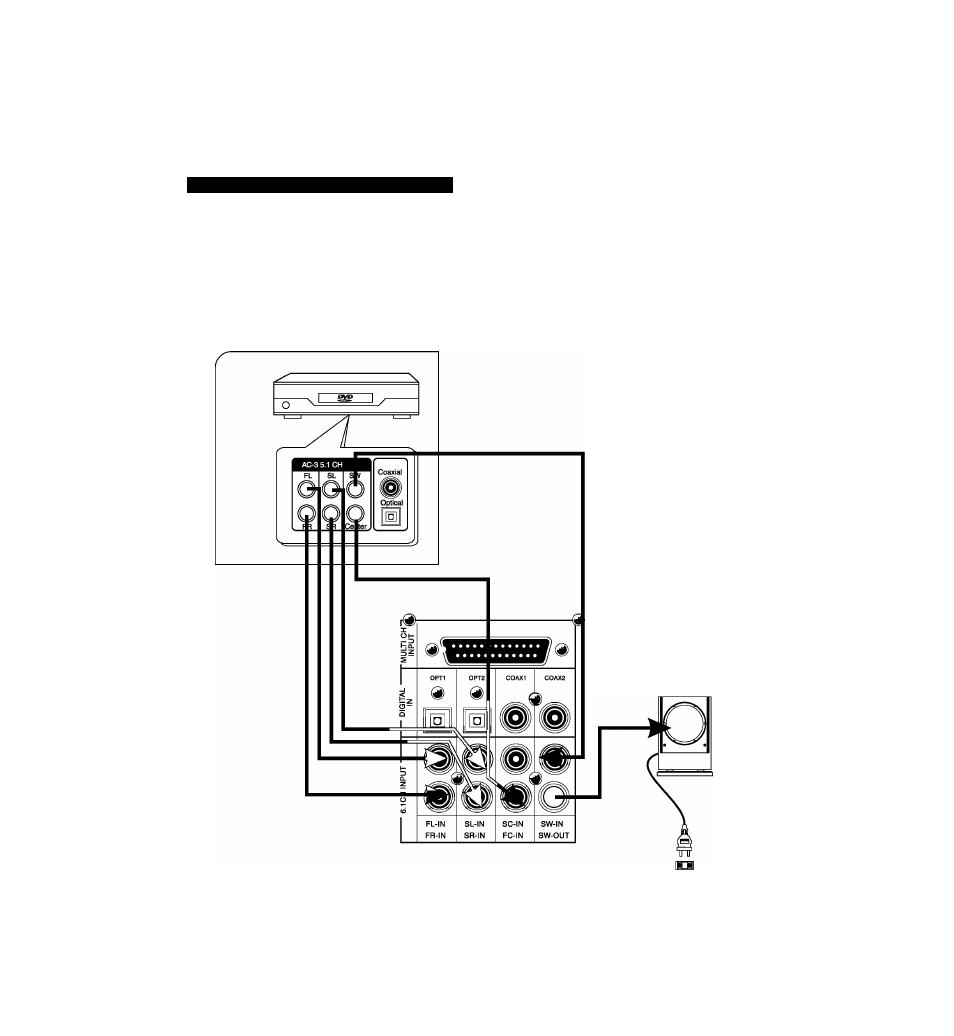

Подключение источника сигнала 5.1 СН
Если DVD-плеер или внешний декодер имеет выход 51СН, Вы можете подключить его к аппарату, как показано ниже.
При подключении необходимо оставить незадействованным вход центрального тылового канала.
После подключения выберите вход 6.1СН для начала воспроизведения.
DVD-плеер со встроенным декодером и выходом 5.1 СН
При подключении сигнальных
кабелей обратите внимание на
расшифровку обозначений
входа 6.1 СН:
РЕ - фронтальный левый канал
РН - фронтальный правый канал
8Е - тыловой левый канал
8Н - тыловой правый канал
РС - фронтальный центральный
канал
8С - тыловой центральный канал
8>/У -канал сабвуфера
Активный сабвуфер
-220 В
17
