Пластиковая отделка или лакировка встроенной мебели и использованный при ее изготовлении клей
должны выдерживать температуру до 95°С.
Несоответствие покрытия и клея этим требованиям может привести к деформации мебели и
отслаиванию покрытия. При отсутствии нужных сведений обратитесь к изготовителю встроенной
мебели.
Перед первым включением снимите с духовки всю защитную фольгу.
23

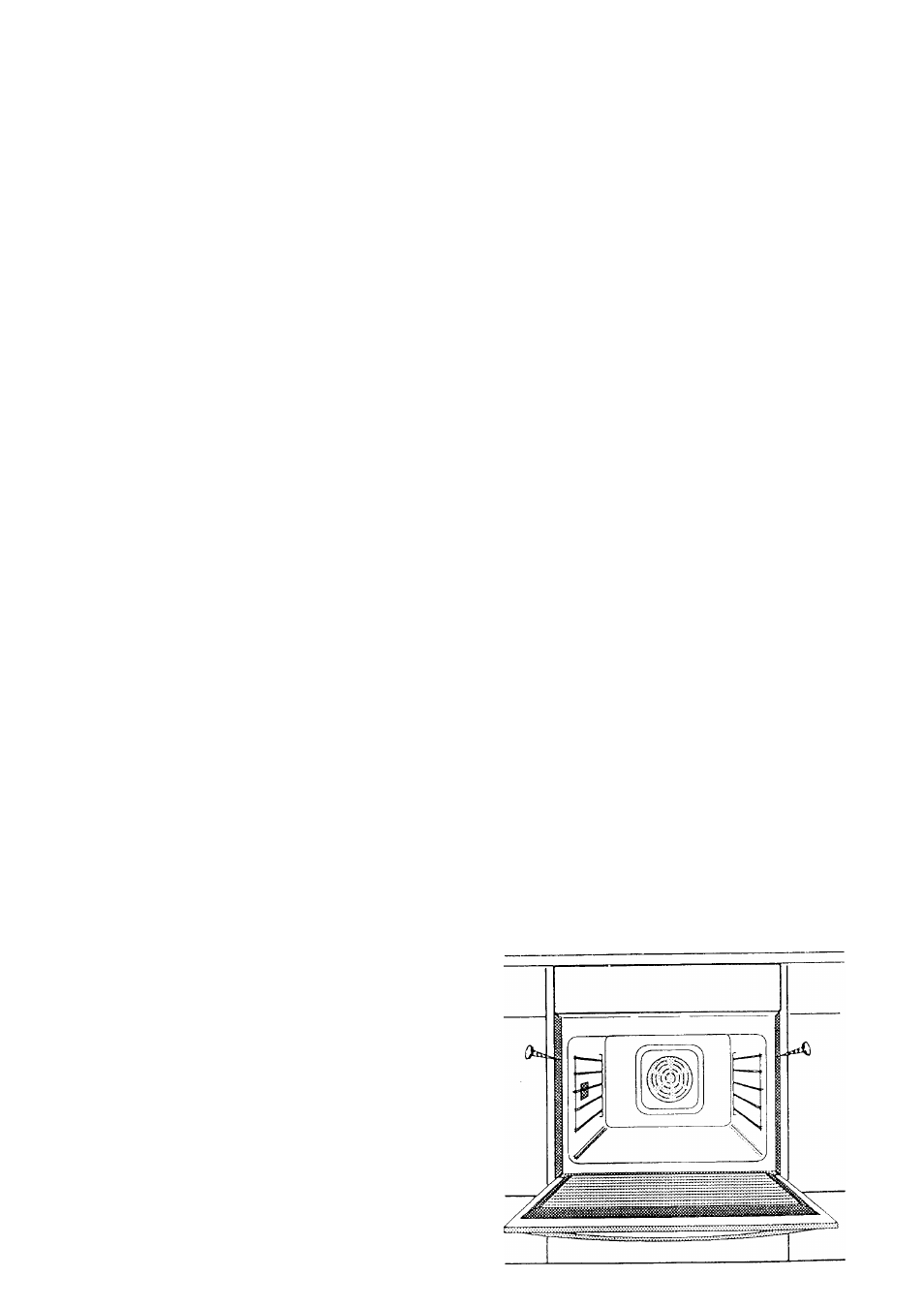

С точки зрения защиты поверхностей окружающей мебели от перегрева данный прибор соответствует
типу У. Этот прибор или встроенный шкаф, в котором предполагается поместить прибор, могут быть
расположены задней и одной боковой стенкой к стене или мебели любой высоты, тогда как рядом с
другой боковой стенкой должен находиться другой бытовой прибор или предмет мебели, высота
которого не должна превосходить высоту духовки.
Подключение к сети
Подключение к сети обязательно должно быть
выполнено квалифицированным электриком. При
этом должны быть выполнены действующие
правила,
В зависимости от напряжения сети прибор должен
быть подключен соответствии с приведенной
диаграммой соединений.
Перед подключением следует убедиться в том, что
напр^ение,
указанное на табличке с
техническими данными прибора, - т е, рабочее
напряжение прибора - соответствует напряжению
в сети. Табличка с техническими данными
находится слева на нижнем крае проема дверцы,
она видна, когда открыта дверца духовки.
Рабочее напряжение нагревательных элементов
равно 230 В переменного тока. Прибор также
хорошо работает при напряжении в сети 220 В
переменного тока
Соединение с сетью должно быть выполнено через
универсальное изолирующее устройство с зазором
между контактами не менее 3 мм, например,
автоматика, прерыватель или плавкий
предохранитель.
Для подачи питания следует использовать кабель
типа Н05УУ-Р или более высокого качества.
Разъем питания расположен под крышкой на
задней стенке духовки.
Провод заземления должен быть подключен к
выходу @ . Перемычки коммутатора разъёма
питания при необходимости следует переставить.
ЕГ
возможные варианты подключения
О © © ©ь-© ©
L1 1_2 13 N
400 V ЗN~
РЕ
1ккв Ьгиде* I
О-©-©
0
-
0
) О
11 N (62)
230 V- ( 2 4 0 V '
РЕ
дов1<1епс1е 1пв1а11аиоп81оге8кг1Ьег
«ка1 оУогЬо1с1в*
© ©ь©
0~0
Ш
и 62 N
4 0 0 V 2 N '
РЕ
0
-© GHí) ©
61 62
2 3 0 V 3 '
63 РЕ
Обозначение фаз:
61, 62, 63
Нейтральный провод: N
Провод заземления. РЕ
