1) автомобильная антенна
2) выход на сабвуфер (коричневый)
3) передний правый RCA выход (красный)
4) передний левый RCA выход (белый)
5) задний правый RCA выход (синий)
6) задний левый RCA выход (фиолетовый)
7) видео выход (желтый)
8) видео вход камеры заднего вида
9) вход левого канала внешнего источника (белый)
10) вход правого канала внешнего источника (красный)
11) видео вход (желтый)
12) провод стояночного тормоза (серый)
13) провод заднего хода (коричневый)
14) провод управления антенной или усилителем (синий) 15) замок зажигания
16) блок предохранителей
17) аккумулятор
18) провод зажигания (красный)
19) провод аккумулятора (желтый)
20) провод массы (черный)
21) провод для включения подсветки (оранжевый).
22) передний левый динамик (белый, белый/черный)
23) передний правый динамик (серый, серый/черный)
24) задний левый динамик (зеленый, зеленый/черный)
25) задний правый динамик (фиолетовый, фиолето-
вый/черный).
5

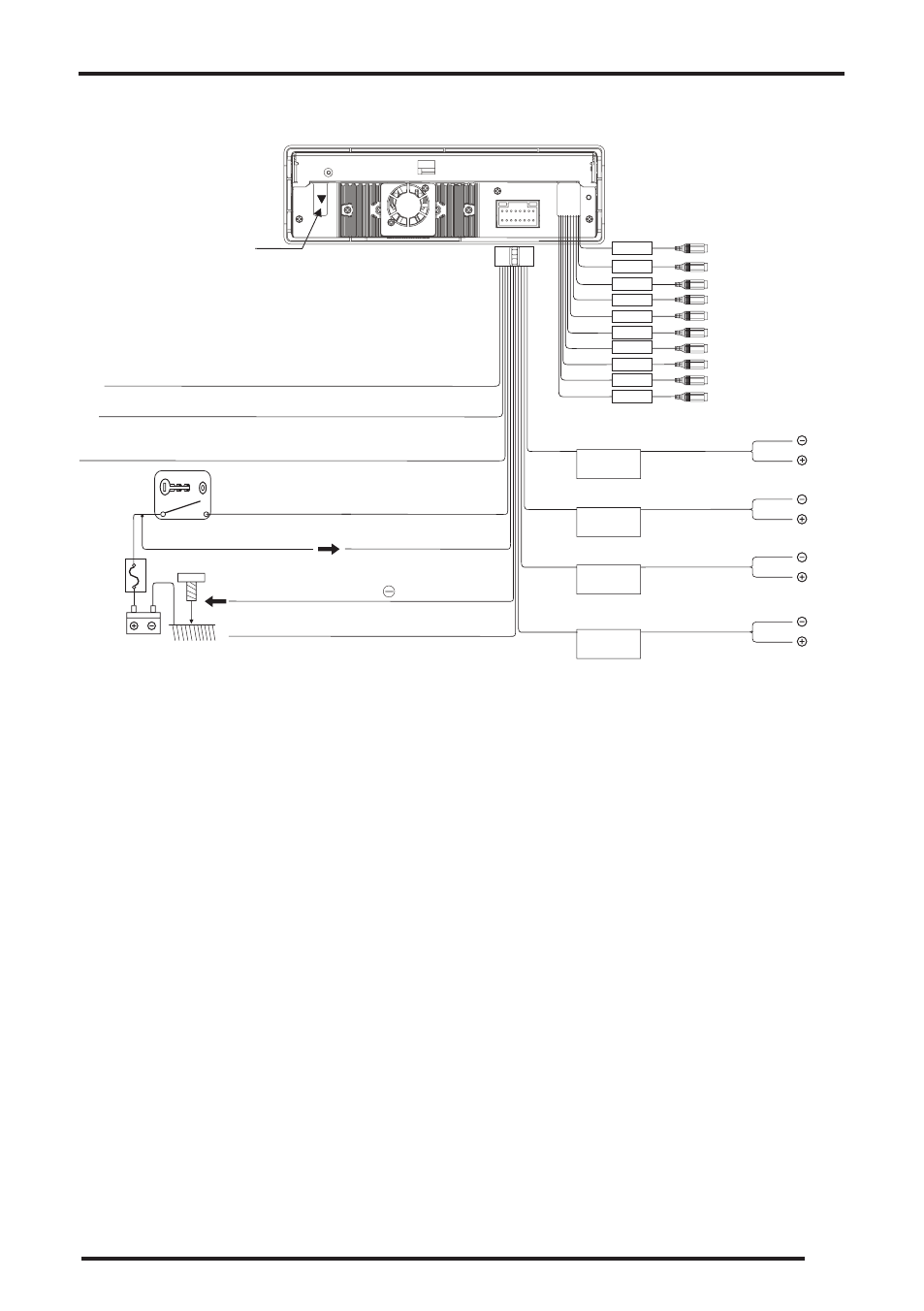

ПОДсОеДинениЯ
1)
4)
3)
2)
5)
6)
7)
8)
9)
10)
11)
12)
13)
14)
15)
16)
17)
18)
19)
20)
21)
22)
23)
24)
25)
