TOIVIAHAWIC

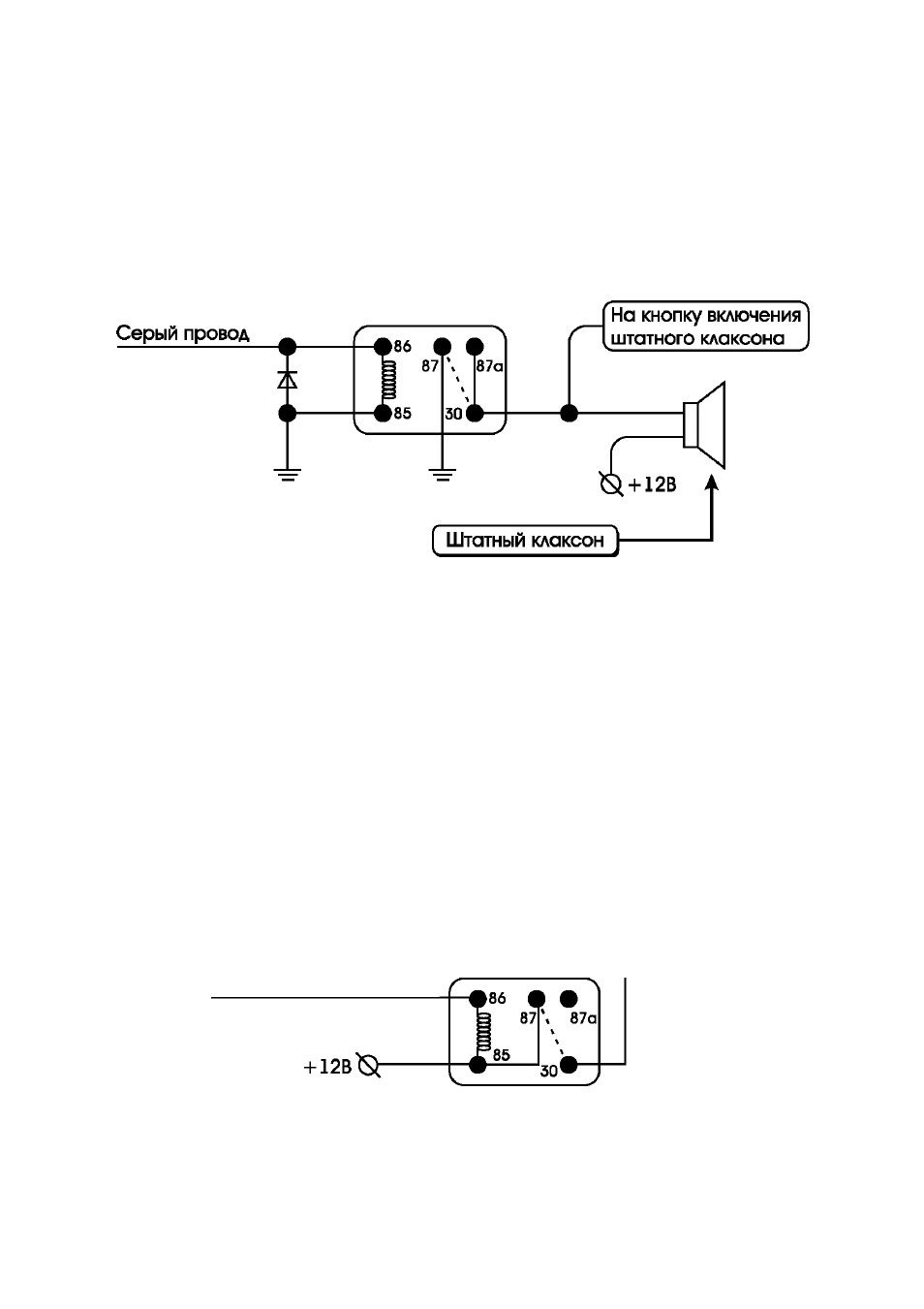

14. Схема подключения штатного клаксона
Tomahawk Z3 допускает подключение как обычной сирены, так и штатного клаксона,
вариант использования звукового оповещающего устройства выбирается программно
(см. таблицу программируемых функций).
А
Внимание!
Обязательно используйте сокет с защищающим диодом.
15. Схема организации работы турботаймера/ доп. блокировки двигателя
Для
организации
дополнительной
нормально-разомкнутой
блокировки
зажигания,
а
также
для
возможности
активировать
функцию
турботаймера
с
брелока
необходимо
использовать
нижеприведенную
схему
при
условии,
что
2-й
дополнительный
канал
запрограммирован для работы в режиме турботаймера.
Зажигание
Желтый провод
X ■
Желто-зеленый провод
34
