Электрическое подключение
Перед тем, как подсоединять духовку:
1.
Проверьте, сможет ли предохранитель
сети и разводка выдержать эту нагрузку.
2.
Проверьте, надлежащим ли образом
з а з е м л е н и с т о ч н и к э л е к т р о э н е р г и и в
соответствии с действующими правилами,
3.
Проверьте, легко ли будет добраться до
розетки или двухполюсного переключателя,
которые
используются
для
электрического
подключения, когда духовка будет встроена в
мебель.
В зависимости от модели духовка может
поставляться вместе с соединительным кабелем
типа Н05 ВВ-Р сечением 3 х 1,5 кв.мм. На кабель
следует установить соответствующий разъем,
способный выдержать нагрузку, указанную на
т а б л и ч к е с техническими д а н н ы м и . Это
трехжильный кабель, провод заземления которого
маркирован как желтый с зеленым.
Р а з ъ е м следует вставить в надлежащую
розетку.
При п о с т о я н н о м подсоединении д у х о в к и
непосредственно
к
электрической
системе,
необходимо установить между духовкой и
источником
электроэнергии
двухполюсный
переключатель с минимальным зазором между
контактами 3 мм такого типа, который подходит
для т р е б у е м о й нагрузки в соответствии с
современными правилами. Этот двухполюсный
переключатель не должен разрывать провод
заземления. Соединительный кабель следует
размещать таким образом, чтобы ни один его
участок не мог нагреться до температуры 50°С.
После того, как соединение выполнено, проверьте
все
нагревательные
элементы
в
течение
примерно 3 минут.

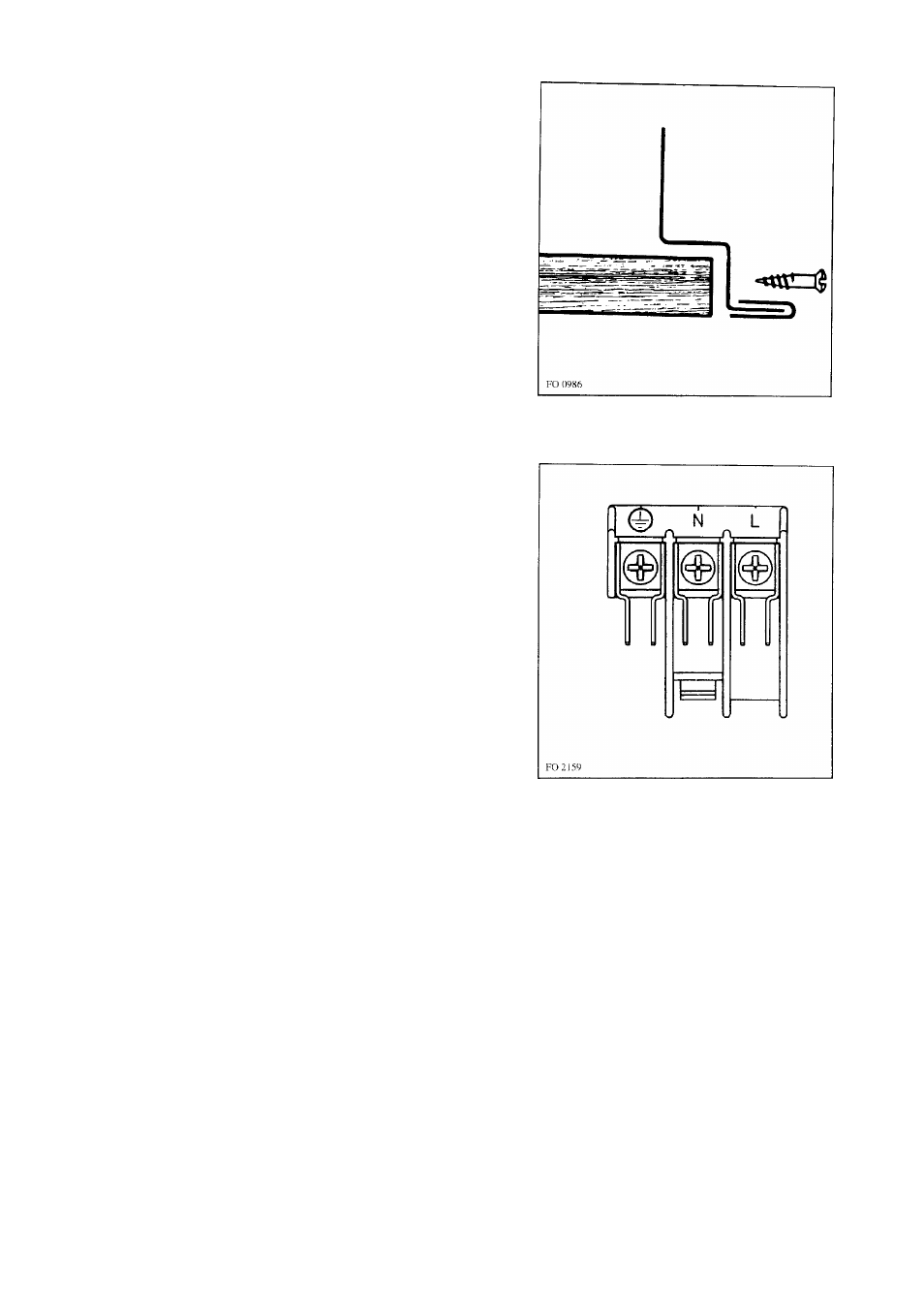

Рис. 14
Рис. 15
Клеммная колодка (Рис. 15)
Д а н н а я д у х о в к а и м е е т л е г к о д о с т у п н у ю
клеммную колодку, которая предназначена для
работы на однофазном напряжении питания,
номинальное напряжение 230 В.
Фирма-изготовитель не признает за собой
ответственности, если указанные меры по
обеспечению
безопасности
не
выполняются.
17
