Соединения аудио
2-х канальный
аудио вход
5.1-х канальный аналоговыйаудио вход
цифровой аудио вход
2-х канальный
аудио выход
COAXIAL OPTICAL
цифровой аудио выход
в данном устройстве аудио сигнал может выводиться в аналоговой и цифровой формах.
Аналоговый аудио выход может быть в виде 2-х канального стерео и Dolby АС-3 5.1. Циф
ровой выход осуществляется по оптическому или коаксиальному каналам.
Стерео аудио
Используйте парный аудио кабель (красный для правого, белый для левого
канала) для подключения к стерео аудио входу устройства аудио выхода другого устройства.

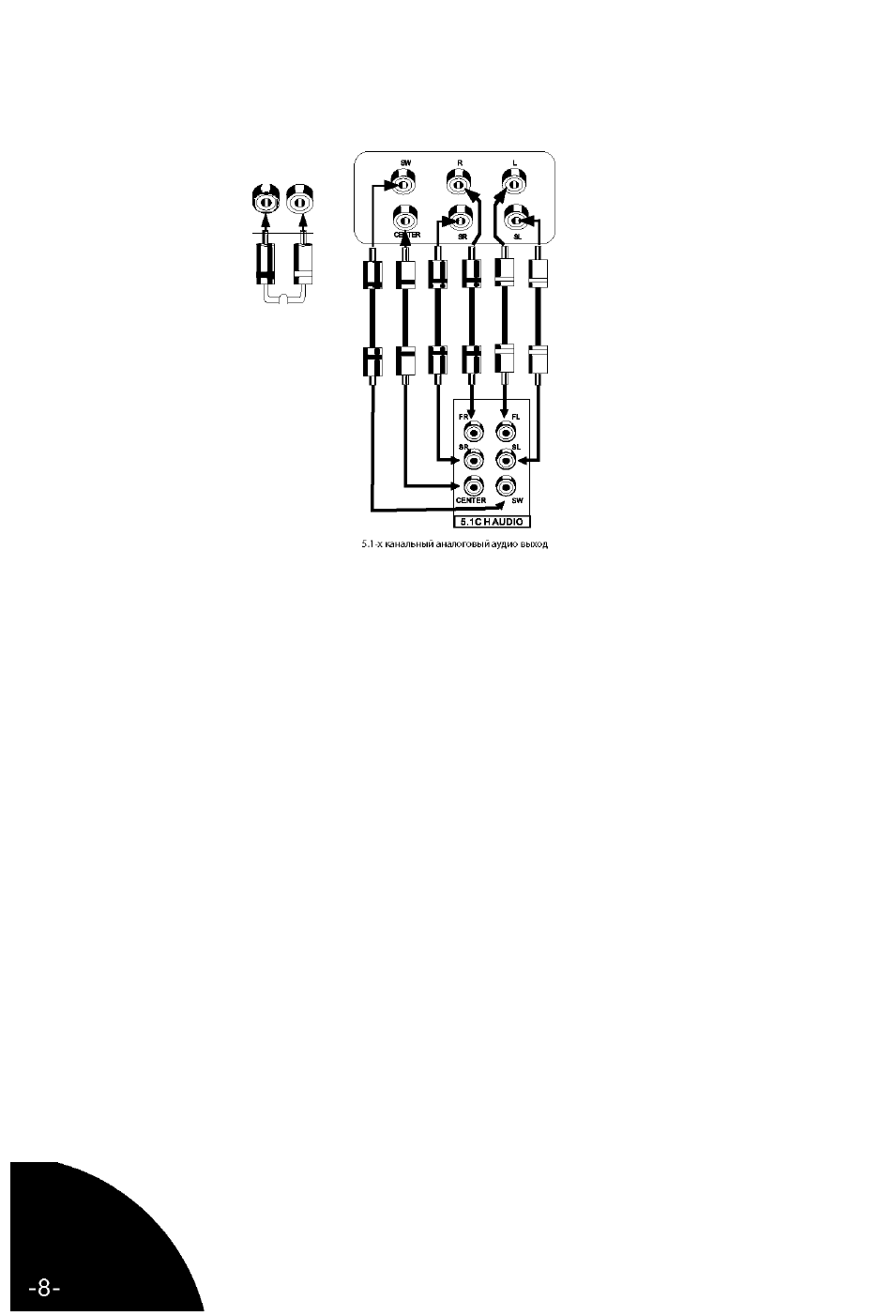

Аналоговый 5.1 канальный аудиовыход
Соедините шестиканальный аудио выход рекордера с шестиканальным аудио входом уси
лителя аудио или другого видео устройства при помощи экранированного кабеля.
Коаксиальный цифровой аудио выход
Соедините коаксиальный выход устройства с коаксиальным входом усилителя мощности
с помощью коаксиального цифрового кабеля.
Оптический цифровой аудио выход
Соедините оптический выход устройства с оптическим входом усилителя мощности с по
мощью оптического цифрового кабеля.
Примечание:
Для получения соответствующего качества звучания подсоединения должны сопровож
даться программной настройкой аудио выхода устройства(см. разделАудио Настройка).
