РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И РАЗЪЕМОВ
Обратите внимание:
□ Технические параметры и конструкция устройства могут отличаться от приве
денных в настоящем руководстве.

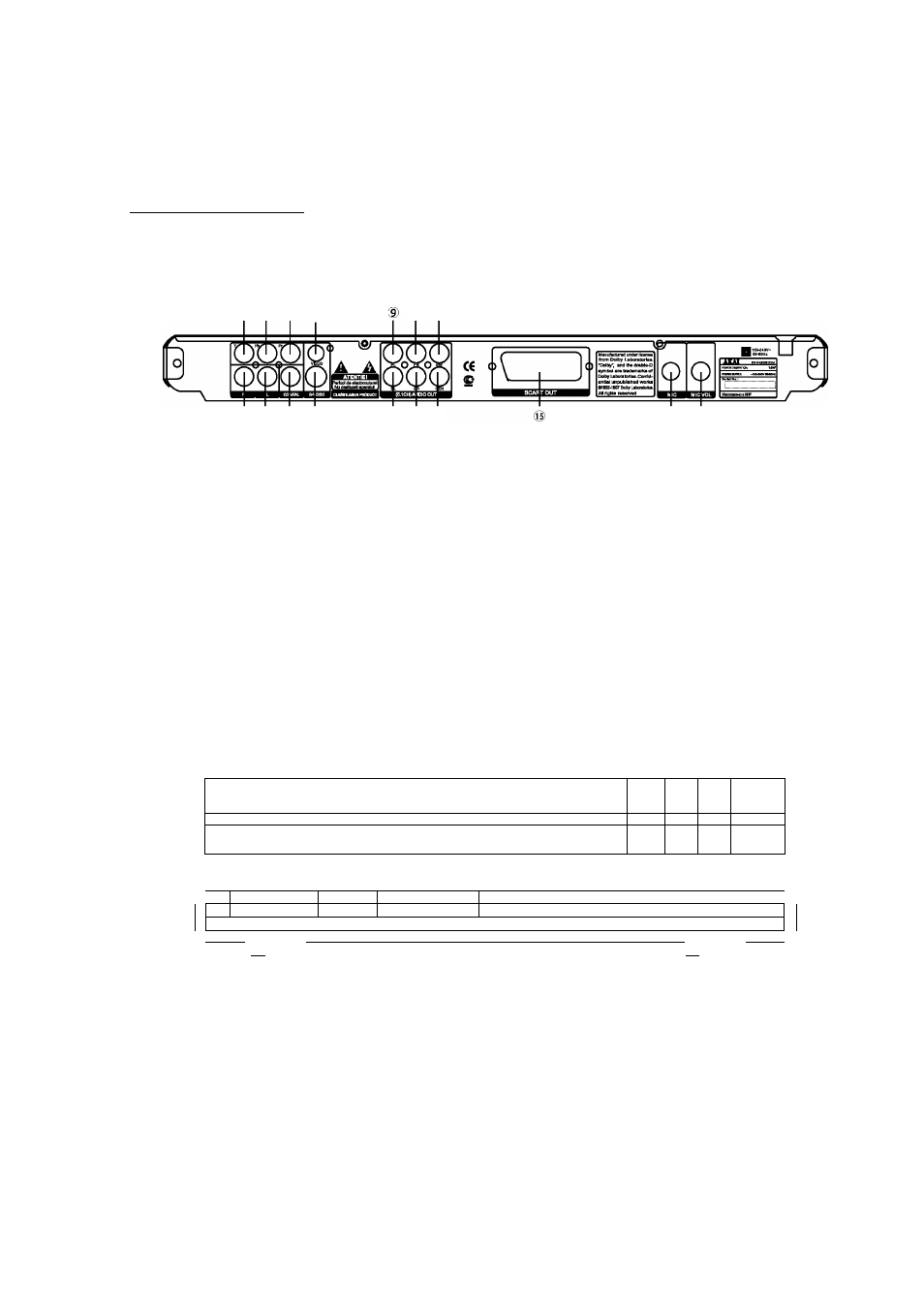

ЗАДНЯЯ СТЕНКА
(1) ® ® ®
® (Э
® ® ® ®
1/3/5 Y Pb Pr - видео
выходы компонентных
сигналов
2. R - аудио выход пра
вого канала
4. L - аудио выход ле
вого канала
6. COAXIAL - цифровой
коаксиальный аудио
выход
7. VIDEO - композитный
видео выход
® о ®
8. S-VIDEO - видео вы
ход S- VIDEO
9. F.L - аудио выход
левого переднего кана
ла
10. S.L - аудио выход
левого заднего канала
11. F.R - аудио выход
правого переднего ка
нала
12. S.R - аудио выход
правого заднего канала
® @
13. S.W - аудио выход
канала сабвуфера
14. CEN - аудио выход
центрального канала
15. SCART - выход
SCART
16. MIC - гнездо для
подключения микрофо
на
17. MIC VOL - ручка ре
гулировки громкости
микрофона
П ЕРЕДНЯЯ П АНЕЛЬ
J
A1CAI
DV-P4920KDSM «
^ DVOVCOÆDieXIWJPEGCCI/knPlArm
1 J
Р 1Р
,
/
\
_________________
4
\
/
I I
I I
1. POWER ON/OFF- кнопка включения/ выключения
2. Дисплей
3. Сенсор дистанционного управления
4. Загрузочное устройство (лоток)
5. OPEN/CLOSE ^- кнопка выдвижения лотка для загрузки дисков
6. PLAY PAUSE ►!! - кнопка воспроизведения/временного прекращения воспроизве
дения
7. PREV ^ - кнопка перехода назад
8. NEXT ж - кнопка перехода вперед
