Pyccкий |
31

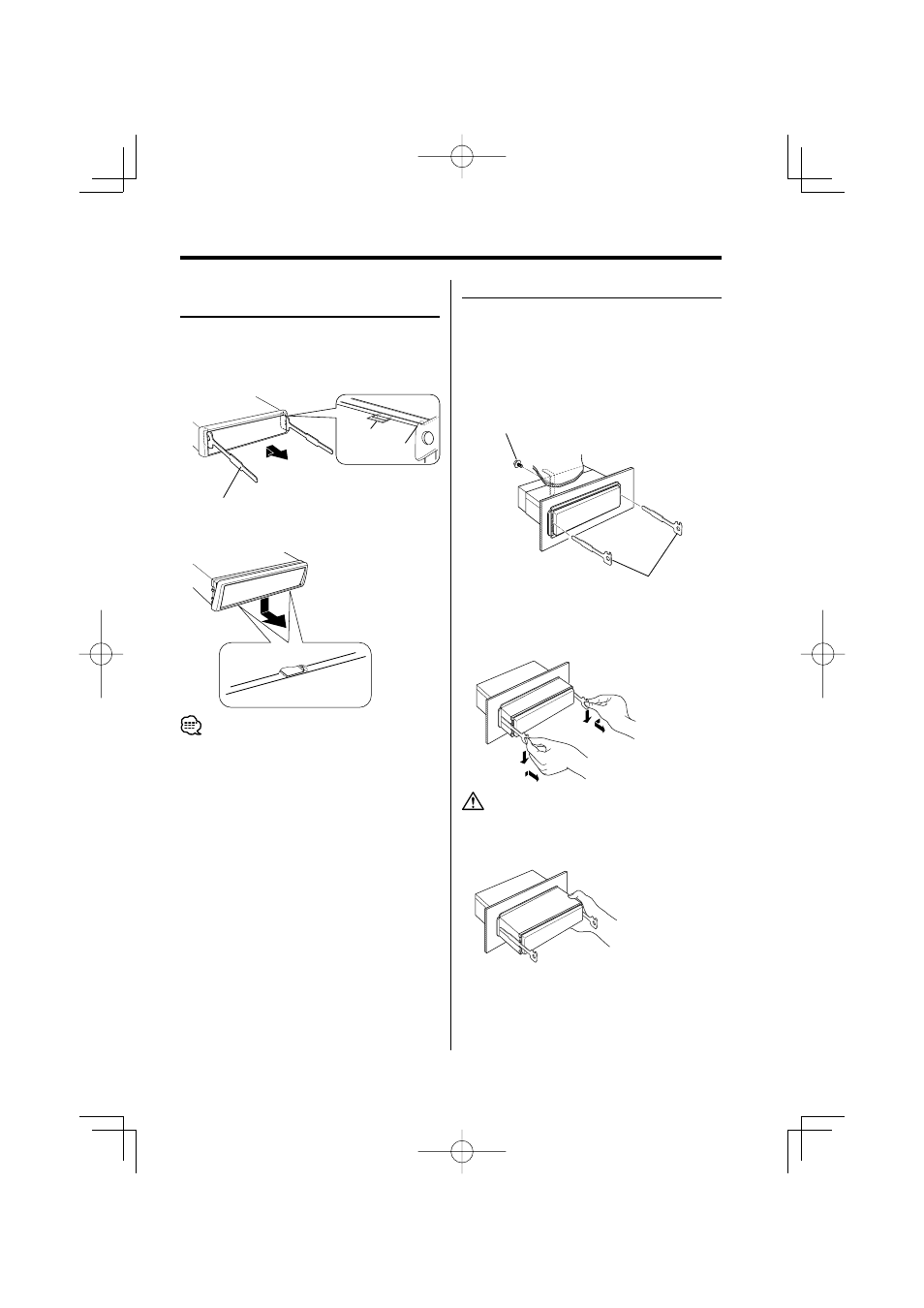

Cнятие аппарата
Cнятие жесткой резиновой
оправки
1
Задействуйте удерживающие шпильки
снимающего приспособления и снимите два
замка на верхнем уровне.
Приподнимите рамку и вытяните её, как
показано на рисунке.
2
Когда удалён верхний уровень, снимите два
нижних положения.
• Эта рамка может быть снята начиная с нижней
стороны таким же образом.
Cнятие аппарата
1
Прочитайте раздел <Cнятие жесткой
резиновой оправки> (страница 31) и затем
снимите жесткую резиновую оправку.
2
Удалите винт (М4×8) из задней панели.
3
Вставьте оба экстрактора под углом и введите
их глубоко в отверстия с каждой стороны, как
показано на рисунке.
4
Отведите экстрактор в нижнее направление и
потяните устройство на себя, выдвинув его из
отверстия наполовину, надавливая при этом
на его боковые стенки.
• Cнимая аппарат, будьте осторожны, чтобы не ранить
себя захватывающими крючками.
5
Затем следует вытащить аппарат руками, следя
за тем, чтобы не уронить его.
Фиксирующая
кромка
Входящий в комплект
принадлежностей экстрактор
2
Входящий в комплект
принадлежностей экстрактор
2
Винт (M4×8)
(можно купить в магазинах)
Затвор
