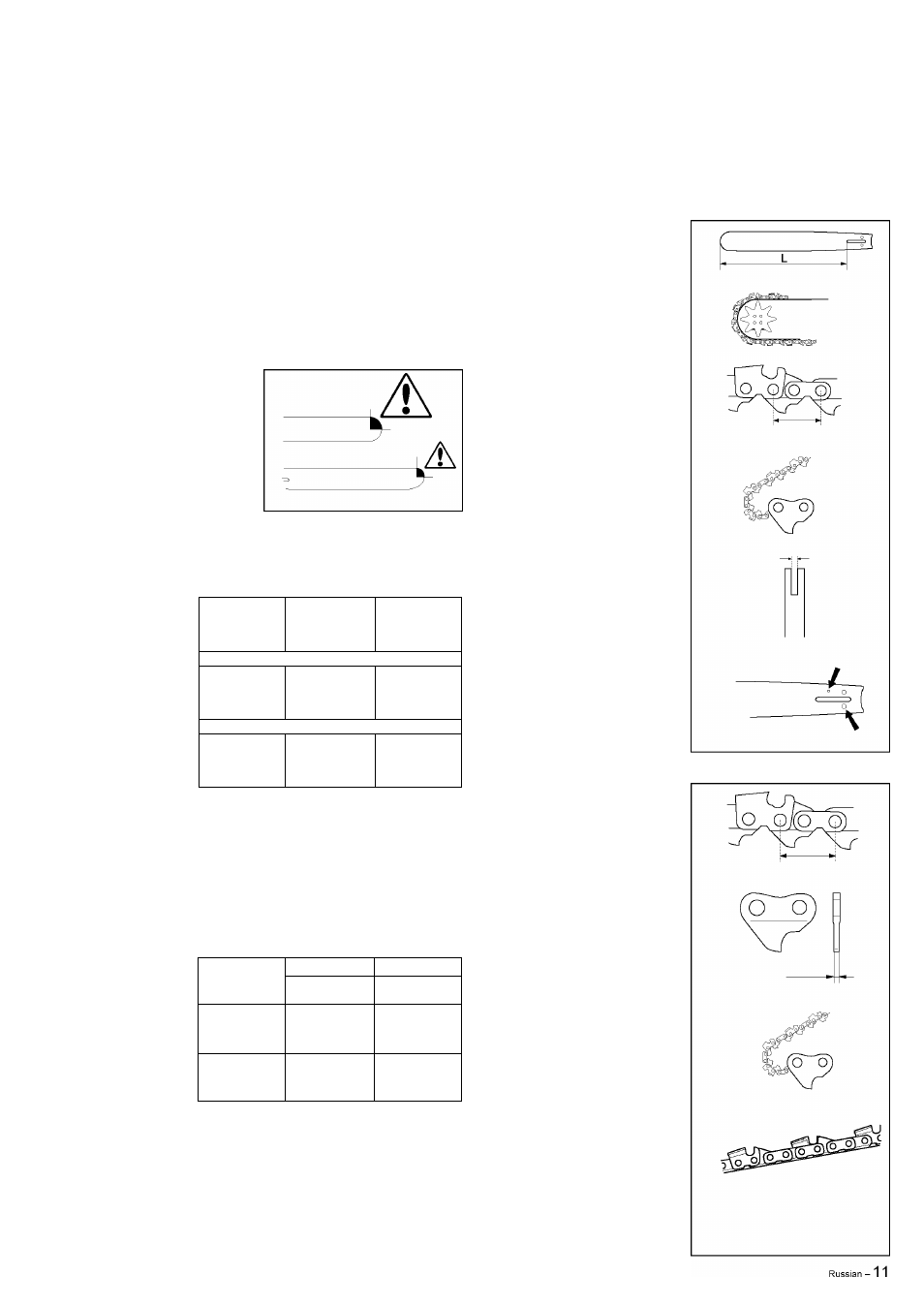

ИНСТРУКЦИЯ по ТЕХНИКЕ БЕЗОПАСНОСТИ
1 Особенности конструкции пильного
механизма для уменьшения риска отдачи
Неисправность пильного механизма или
неправильное сочетание пильного полотна и
цепи повышает риск отдачи. Применяйте
только рекомендованные в разделе
"Технические характеристики"
сочетания
пильного полотна и цепи.
Единственная возможность избежать отдачи - это постоянный
контроль за тем, чтобы зона отдачи пильного полотна ни с чем не
соприкасалась.
Вы можете снизить риск отдачи, используя пильный механизм с
"встроенной" системой предотвращения отдачи и правильно
затачивая цепь и выполняя надлежащий уход.
А) Пильное полотно
Чем меньше радиус переднего
носка полотна, тем меньше
зона отдачи и ниже ее
вероятность.
Б) Цепь пилы
Цепь пилы собрана из набора звеньев, которые могут быть
выполнены в стандартном и устойчивом к отдаче варианте.
--------- Стандартный С низкой
отдачей
Режущее звено
Приводное звено
Боковое звено
Комбинация этих звеньев в различных вариантах приводит к
разной степени снижения отдачи. В смысле снижения отдачи
возможно применение четырех типов звеньев.
Степень снижения
отдачи
Малая
Средняя
Высокая
Повышенная
Режущее
звено
Приводное
звено
Боковое
звено
io о1
ЕЗ)
В Некоторые термины и понятия, используемые при
описании пильного полотна и цепи
Когда пильный механизм повреждается или изнашивается, его
надо заменить. Используйте только рекомендованный нами тип
пильного полотна и цепи. Для определения рекомендованных
элементов оборудования см. раздел
"Технические
характеристики".
Пильное полотно
• ДЛИНА (дюймы/см)
• ЧИСЛО ЗУБЬЕВ НА
ПЕРЕДНЕЙ ЗВЕЗДОЧКЕ
ПОЛОТНА
Маленькое число = малый
радиус закругления
носка=слабая отдача
• ШАГ ЦЕПИ (дюймы)
Расстояние между
приводными звеньями цепи
должно совпадать с
расстоянием между зубьями
на носовой звездочке
пильного полотна и
приводной звездочке.
• ЧИСЛО ПРИВОДНЫХ
ЗВЕНЬЕВ
Число приводных звеньев
определяется длиной
пильного полотна, шагом
цепи и количеством зубьев
на передней звездочке
полотна.
• ШИРИНА ПАЗА ПИЛЬНОГО
ПОЛОТНА (дюймы/мм)
Паз полотна должен
совпадать с толщиной
приводных звеньев цепи.
• ОТВЕРСТИЕ ДЛЯ СМАЗКИ И
НАТЯЖИТЕЛЯ ЦЕПИ
Пильное полотно должно
соответствовать конструкции
пильной цепи.
Цепь пилы
• ШАГ ЦЕПИ (дюймы)
Расстояние между
приводными звеньями
ТОЛЩИНА
ПРИВОДНОГО
ЗВЕНА(мм/дюймы)
ЧИСЛО ПРИВОДНЫХ
ЗВЕНЬЕВ
СТЕПЕНЬ СНИЖЕНИЯ
ОТДАЧИ
Степень снижения отдачи
какой-либо модели цепи
обозначается в виде номера
этой модели. См. раздел
"Технические
характеристики" для
определения номеров
моделей цепи, подходящих к
вашей бензопиле.
