Устройство кондиционера
Кондиционер состоит из внутреннего и наружного блоков, соединенных трубопроводами. Управление кондиционером
осуществляется с пульта дистанционного управления или с панели управления и индикации внутреннего блока.
• Кондиционер кассетного типа 4-х направленный
|\ ПРИМЕЧАНИЕ! Ваш кондиционер может незначительно отличаться от данной медели
внешним видом и функциями.

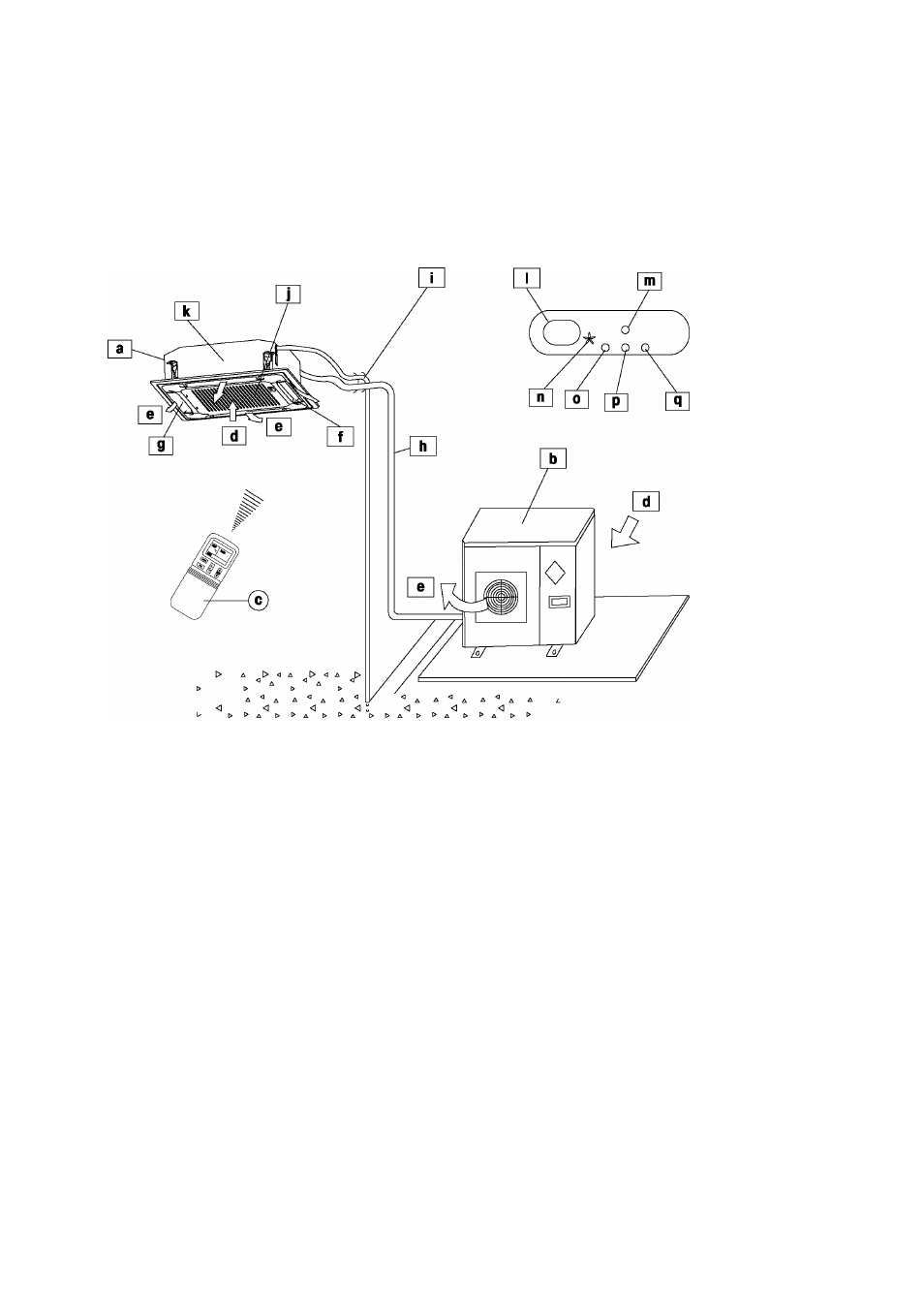

НАИМЕНОВАНИЯ УЗЛОВ И ДЕТАЛЕЙ КОНДИЦИОНЕРА
а) Внутренний блок
с) Пульт дистанционного управления
е) Выход воздуха
g) Направляющая заслонка
i) Шланг для отвода конденсата
к) Насос для отвода конденсата из внутреннего блока
т) Кнопка аварийного управления
o) Индикатор таймера
p) Индикатор режима оттаивания DEF (в моделях с ре
жимами охлаждения и обогрева) или вентиляции FAN (в
моделях только с режимом охлаждения)
д) Индикатор аварийного состояния
Ь) Наружный блок
6
)
Вход воздуха
f) Воздуховыпускная решетка
И) Соединительные трубопроведы
)) Воздухозаборная решетка (с воздушным фильтром)
I) Приемник инфракрасных сигналов пульта ДУ
п) Индикатор электропитания
-
