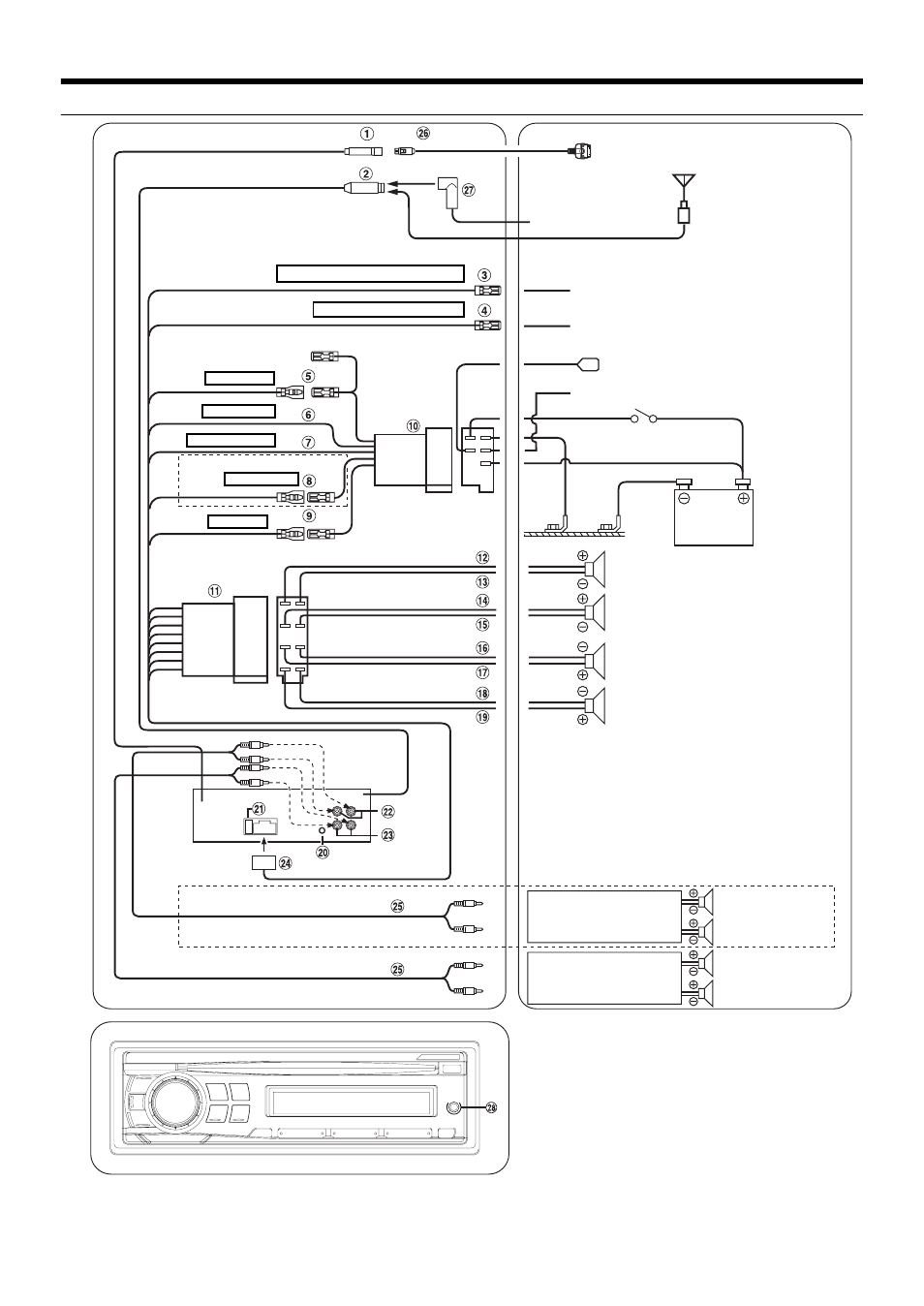

Соединения
*
1
Когда низкочастотный динамик выключен (OFF): выход задних динамиков. Когда низкочастотный динамик включен (ON): выход низкочастотного динамика.
*
2
Когда низкочастотный динамик выключен (OFF): выход передних динамиков. Когда низкочастотный динамик включен (ON): выход низкочастотного динамика.
Подробная информация о включении/выключении (ON/OFF) низкочастотного динамика изложена в разделе “Включение и выключение СНЧ-динамика” на стр. страница 17.
Антенна
(Розовый/черный) ВХОДНОЙ
ПРЕРЫВАТЕЛЬ
ЗВУКА
(Синий/белый) УДАЛЕННОЕ
ВКЛЮЧЕНИЕ
(Оранжевый) Регулятор
подсветки
(Красный) ЗАЖИГАНИЕ
(Черный) ЗАЗЕМЛЕНИЕ
(Синий) ПИТАНИЕ
АНТЕННЫ
БАТАРЕЯ
(Зеленый)
(Зеленый/черный)
(Серый/черный)
(Белый/черный)
(Серый)
(Фиолетовый/черный)
(Фиолетовый)
Антенный
JASO-разъем
Антенный ISO-разъем
К телефону автомобиля
К усилителю или эквалайзеру
К выводу освещения приборной панели.
К питанию антенны
Ключ замка зажигания
Батарея
Динамики
Задний левый
Передний левый
Передний правый
Задний правый
(Белый)
(Желтый)
К iPod
Серия CDE-9874: Задние или
низкочастотные динамики*
1
Усилитель
Усилитель
Передний левый
Передний правый
Динамики
Только для серии CDE-9874
Серия CDE-9872: Передние или
низкочастотные динамики*
2
Только для серии CDE-9874
Только для серии CDE-9874RB
