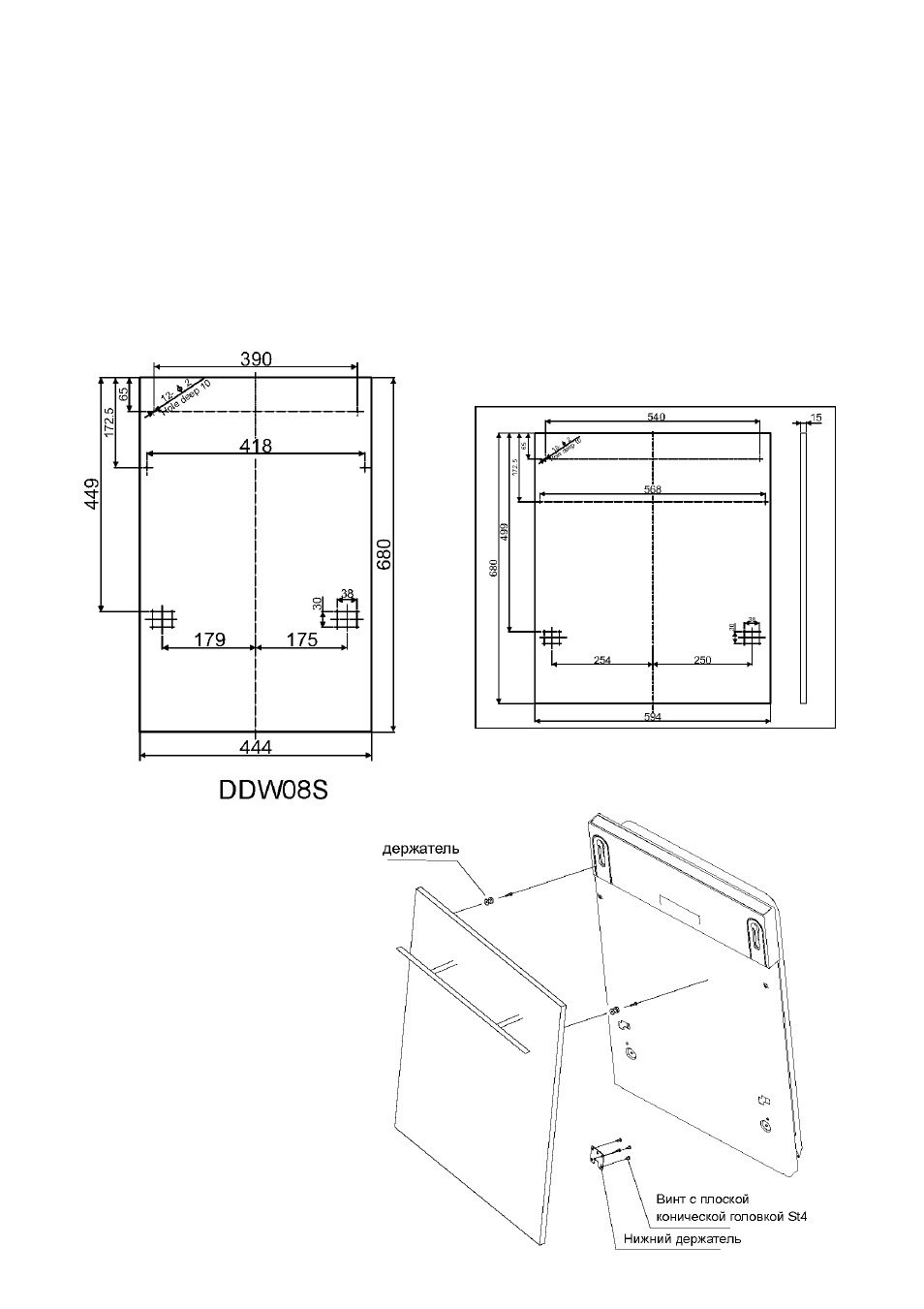

Размеры и установка внешней панели
1. Установите внешнюю панель, (сак это показано на рисунке 3
Рисунок 3
Внешняя панель должна бшъ установлена в соответствии с
размерами, указанными на рисун2. Установите
1фюк на внешней
панели и вставьте его в отверстие на дв^це посудомоечной
машины (рис 4а). Установив панель, закрепите ее на дверце
машины при помощи гаек и болтов (рис. 4Ь).
15
Рисунок 4а
DDW08F
21
