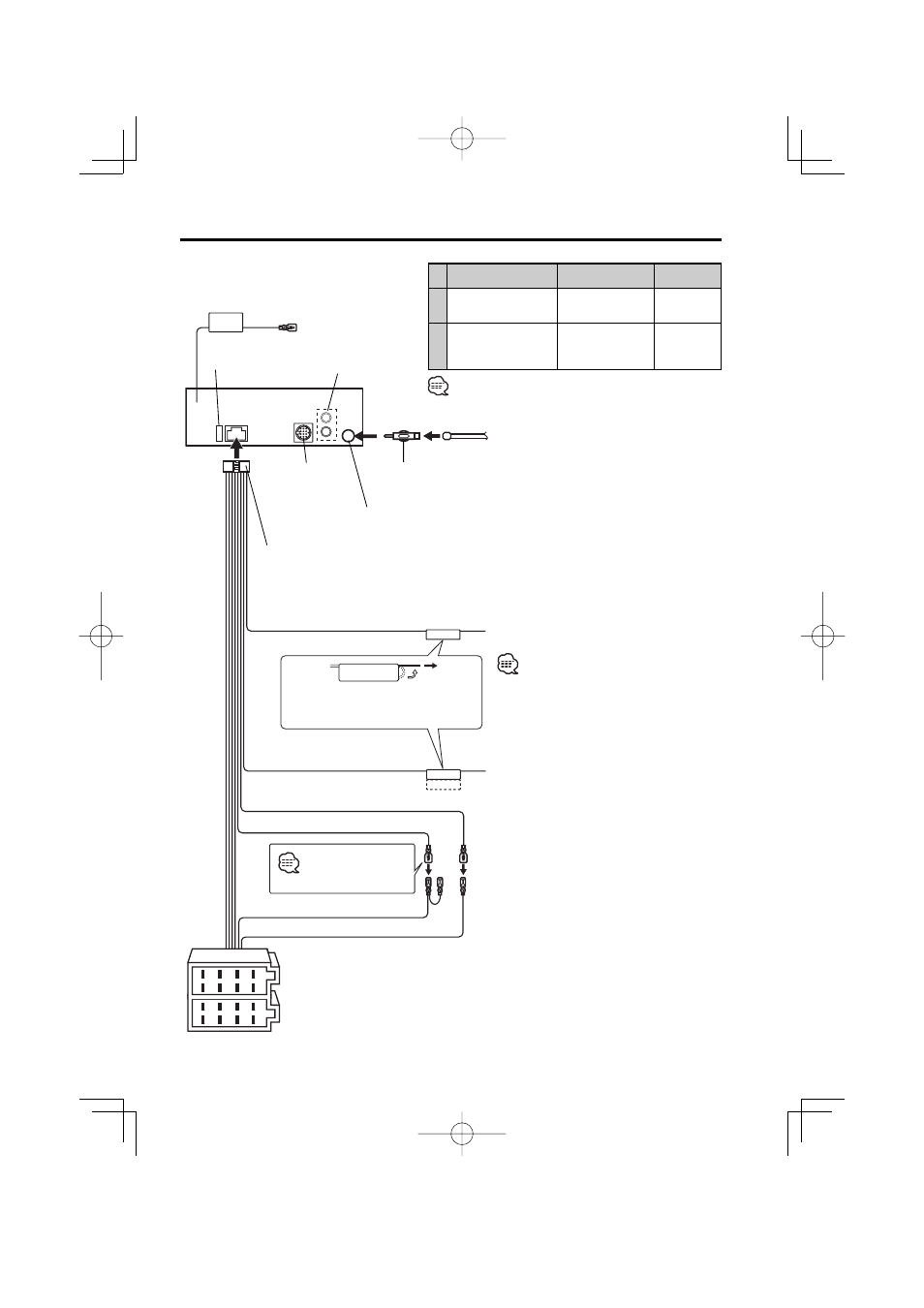

Подсоединение кабелей к гнездам для подключения
P.CONT
ANT.CONT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
REMO. CONT
MUTE
Kабель батареи (Желтый)
Провод зажигания (Kрасный)
Вход антенны
FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны (ISO-JASO)
(Принадлежность3)
Особенности подключения
системы слежения KENWOOD
изложены в руководстве по
ее эксплуатации.
Жгут проводов
(Принадлежность1)
Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)
Kабель пpиглyшeния TEL
(кopичнeвый)
Присоедините или к выводу
управления питанием, пользуясь
усилителем питания, который не
входит в комплект поставки, или
к выводу управления антенной в
автомобиле.
Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Разъем A
Разъем B
Предохранитель
(10A)
Смотрите следующую
страницу
KDC-W4531
KDC-W4031/W409/
3031A/3031G
KDC-W431G
A К пульту
дистанционного
управлния
К пульту
дистанционного
управлния
—
B К чейнджеру дисков
KENWOOD/ Внешнему
дополнительному
устройству
—
—
Чтобы подсоединить эти концы, обратитесь к
соответствующим руководствам.
A
B
Задний левый вывод
(Белый)/
Задний правый вывод
(Kрасный)
