Основные функции
System Q
Вы можете установить звуковые настройки, наилучшим
образом соответствующие различным музыкальным
жанрам.
1 Выберите источник звучания, для которого Вы
хотите установить звуковые настройки.
Нажимайте кнопку [SRC].
2 Выберите тип звучания (звуковые настройки)
Нажимайте кнопку [Q].
Каждое нажатие на кнопку Q приводит к переключению
стандартных групп параметров звучания в следующем
порядке:
Группы параметров
Дисплей
Flat (функция System Q отключена)
«Natural»
Параметры пользователя
«USER»
Рок-музыка
«ROCK»
Поп-музыка
«POPS»
Легкая музыка
«EASY»
Хиты
«TOP 40»
Джаз
«JAZZ»
- Параметры пользователя: Значения парамет-
ров, установленные с помощью процедуры «Ре-
гулировка параметров звучания», приведенной
далее.
- Каждое установленное значение параметра
и з м е н я е т с я в м е с т е с о з н а ч е н и е м п а р а м е т р а
<Speaker Setting>. Сначала выберите тип акус-
тических систем, воспользовавшись парамет-
ром Speaker (акустические системы).
Настройка параметров звучания
4 Установите значение выбранного параметра
Нажимайте кнопку [I<<] или [>>I].
Описание параметров
Центральная частота низких частот
*2
(Bass FRQ): 60/
70/80/100 или 150 (Гц)
Уровень звучания низких частот (Bass): от -8 до +8
Фактор качества низких частот
*2
(Bass Q): 1.00/1.25/
1.50/2.00
Расширение звучания низких частот (Bass EXT): ON
(ВКЛ.)/OFF (ВЫКЛ.)
Центральная частота средних частот
*2
(MID FRQ):
0,5/1,0/1,5/2,0 (кГц)
Уровень звучания средних частот (MID): от -8 до +8
Фактор качества средних частот
*2
(MID Q): 1.00/2.00
Центральная частота высоких частот
*2
(TRE FRQ):
10,0/12,5/15.0/17,5 (кГц)
Уровень звучания высоких частот (TRE): от -8 до +8
Баланс (Balance): Left 15 (левый канал) - Right 15
(правый канал)
Фейдер - баланс звучания фронтального и тылового
каналов (Fader): Rear 15 (тыловой канал) - Front 15
(фронтальный канал)
Уровень звучания сабвуфера
*1
(SW Level): от -15 до
+15
Высокочастотный фильтр фронтального/тылового
каналов (HPF): THRU/100/125/170 Гц
Низкочастотный фильтр канала сабвуфера
*1
(LPF
SW): 50/80/120/THRU Гц
Общий уровень громкости (Volume Offset): от -8 до 0
Тонкомпенсация (Loudness): ON (ВКЛ.)/OFF (ВЫКЛ.)
- В соответствии с установкой фактора каче-
ства низких частот (Bass Q) частоты, которые
могут быть установлены в качестве централь-
ной частоты низких частот (Bass FRQ) изменя-
ются в приведенном ниже порядке.
Фактор качества НЧ
Центральная
(Bass Q)
частота НЧ
1.00/1.25/1.50
60/70/80/100
2 . 0 0
60/70/80/150
- Если включена (ON) функция расширения
низких частот, частотный диапазон низких час-
тот будет расширен на 20%.
- Тонкомпенсация: Компенсирует звучание низ-
ких и высоких частот при прослушивании на
пониженной громкости.
-
*1
: Вы можете изменять значение этого пара-
метра, если параметр «Subwoofer Output» уста-
новлен в положение «Sub-W ON» (стр. 11),
параметр «Switching Preout» установлен в по-
ложение «SWPRE Sub-W» и выключена (OFF)
система двойной зоны (Dual Zone).
-
*2
: Вы можете изменять значение этого пара-
метра, если включена система Q (System Q
O N ) .
5 Выйдите из режима настройки параметров звука
Нажмите кнопку [AUDIO].
1 Выберите источник, параметры
звучания которого Вы хотите настроить
Нажимайте кнопку [SRC].
2 Переключитесь в режим
настройки параметров звука
На 2 секунды нажмите кнопку [AUDIO].
На дисплее будет отображено сообщение «Audio
Control».
3 Выберите параметр звука,
который Вы хотите настроить
Нажимайте кнопку [FM] или [AM].
Каждое нажатие на кнопку приводит к выбору парамет-
ров звучания в порядке, приведенном ниже.

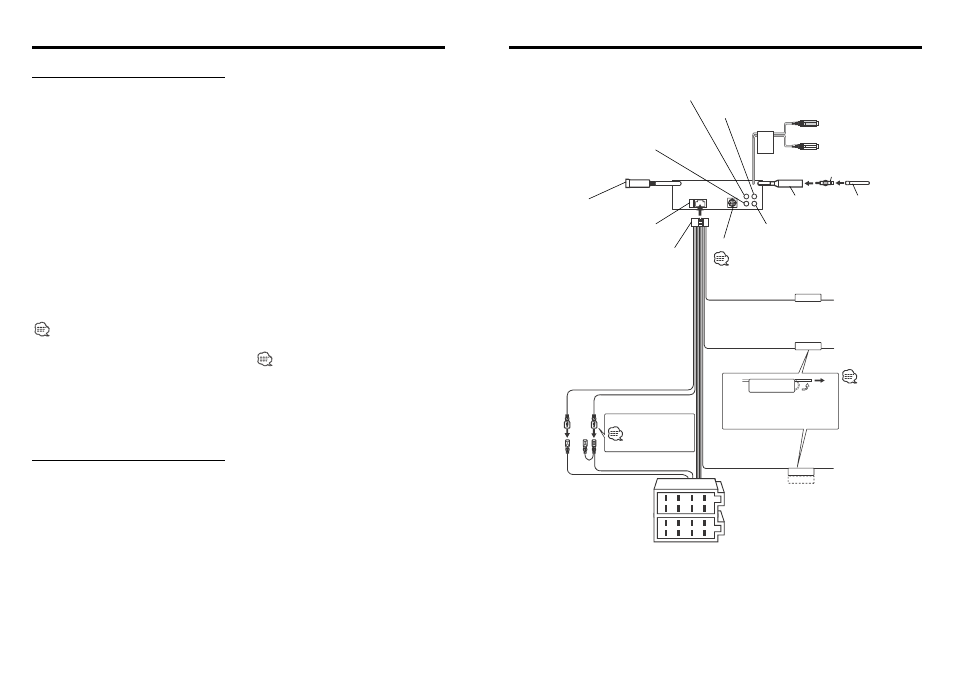

Подключение проводов к соединительным гнездам
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
TEL MUTE
P.CONT
ANT.CONT
EXT. CONT.
AUX IN
Выход тылового левого канала (белый)/вы-
ход левого канала на сабвуфер (белый)
Выход тылового правого канала
(красный)/выход правого канала на
сабвуфер (красный)
Выход фронтального левого канала (белый)
Выход левого канала AUX (белый)
Выход правого канала AUX
(красный)
Антенный переходник (ISO-JASO)
(принадлежность (3))
Вход антенны FM/AM
Выход фронтального правого канала (красный)
К управляющему входу дискового чейнджера KENWOOD
Информация о подключении дискового чейнджера приведена в инст-
рукции по эксплуатации чейнджера.
Антенный кабель (ISO)
К внешнему дисплею/пульту ДУ
Предохранитель (10А)
Жгут проводов (принадлежность (1))
Провод системы зажигания
(красный)
Провод аккумулятора (желтый)
См.следующую
страницу.
Контакт А-7 (красный)
Контакт А-4 (желтый)
Разъем А
Разъем В
К входу EXT.AMP.CONT уси-
лителя, поддерживающего
функции внешнего управления
Провод отключения звука при
телефонном звонке (коричне-
вый)
Если подключения не выполнены, не
оставляйте провод неизолированным.
Подсоедините к выводу, кото-
рый заземляется при поступле-
нии телефонного звонка или во
время разговора.
Особенности подклю-
чения навигационной
системы KENWOOD
изложены в инструкции
по ее эксплуатации.
В зависимости от используе-
мой антенны подключайте либо
к управляющему контакту ан-
тенны, либо к контакту питания
бустерного усилителя пленоч-
ной антенны.
Провод управления мощнос-
тью/приводом антенны (синий/
белый)
