3
Подключение устройства
Примечание:
Данное устройство предназначено для установки в автомобилях с напряжением бортовой
сети 12 В и минусом на массе. Перед установкой устройства в автомобиль с жилым кузовом
для загородного отдыха, грузовой автомобиль или автобус проверьте напряжение батареи.
Для предотвращения короткого замыкания электропроводки не забудьте снять с клеммы
провод, соединяющий отрицательный полюс батареи ( ) с массой.
Уточните в инструкции особенности подключения усилителя мощности и других устройств,
а затем правильно выполните соединения.
Закрепите соединения проводов специальными зажимами или изоляционной лентой. Защи
тите соединения изоляционной лентой там, где они могут соприкасаться с металлическими
деталями.
Провода прокладывайте и закрепляйте в тех местах, где они не будут соприкасаться с дви
жущимися деталями, такими как детали механизма переключения скоростей, ручного тор
моза и направляющие для установки сидений. Не прокладывайте провода в местах с повы
шенной температурой, таких как воздуховыпускные отверстия системы обогрева салона.
Если изоляция проводов расплавится или прорвется, то может возникнуть опасность замы
кания проводов на корпус автомобиля.
Не пропускайте желтый провод через отверстие в моторный отсек автомобиля для соедине
ния его с клеммой батареи. Это может привести к повреждению изоляции провода и воз
никновению короткого замыкания на корпус автомобиля с серьезными последствиями.
Не укорачивайте провода. Это может нарушить работу цепи защиты.
Не подавайте питание на какое либо устройство, удаляя изоляцию с провода, по которому по
дается питание на данный аппарат, и подключаясь к этому проводу. Такое подключение может
привести к превышению допустимой нагрузки по току для этого провода и его перегреву.
При замене предохранителя используйте предохранитель только того номинала, который
указан для данного устройства.
В устройстве используется уникальная система BPTL, поэтому при подключении громкоговори
телей не допускается соединять выводы громкоговорителей непосредственно с массой, а так
же соединять отрицательные полюса левого и правого громкоговорителей общим проводом.
С данным устройством можно использовать громкоговорители, рассчитанные на выходную
мощность не менее 45 Вт и с сопротивлением (импедансом) от 4 до 8 Ом. Подключение
громкоговорителей, рассчитанных на другую мощность, или имеющих сопротивление, отли
чающееся от указанного в инструкции, может привести к их повреждению, возгоранию или
появлению дыма.
Установка
Когда источник питания данного изделия включен, то по проводу с бело голубой изоляцией
подается выходной управляющий сигнал. Этот провод соединяется с пультом дистанцион
ного управления системой внешних усилителей мощности или с контактом управления реле
автомобильной антенны. (Максимальный ток 300 мА при напряжении постоянного тока 12В.)
Если автомобиль оборудован антенной, закрепленной на стекле, то этот провод соединяет
ся с контактом блока питания антенного усилителя.
Если в состав системы входит внешний усилитель мощности, то помните о том, что нельзя
соединять провод с сине белой изоляцией с клеммой питания усилителя. Кроме того, нель
зя соединять этот провод с клеммой питания автомобильной антенны. Такое подключение
может вызвать чрезмерное потребление тока и стать причиной неправильной работы уст
ройства.
Для предотвращения короткого замыкания защищайте разъемы неподключенных проводов
изоляционной лентой. Особое внимание следует уделять состоянию изоляции неиспользуе
мых проводов для подключения громкоговорителей. Если провода не будут изолированы,
это может стать причиной короткого замыкания.
Если данное устройство устанавливается в автомобиле, замок зажигания которого не имеет
положения «ACC» [Вспомогательные приборы], то красный провод устройства должен под
ключаться к контакту, связанному с положениями ключа «вкл» и «выкл». В противном случае,
если вы оставите автомобиль на несколько часов, аккумулятор может разрядиться.
Провод с черной изоляцией используется для заземления. Данное устройство необходимо
заземлять отдельно от заземления устройств с большим током потребления, таких как уси
лители мощности.
Если такие устройства заземлить вместе, и произойдет нарушение контакта между клеммой
заземления и массой автомобиля, то возникнет опасность повреждения устройства или воз
никновения пожара.

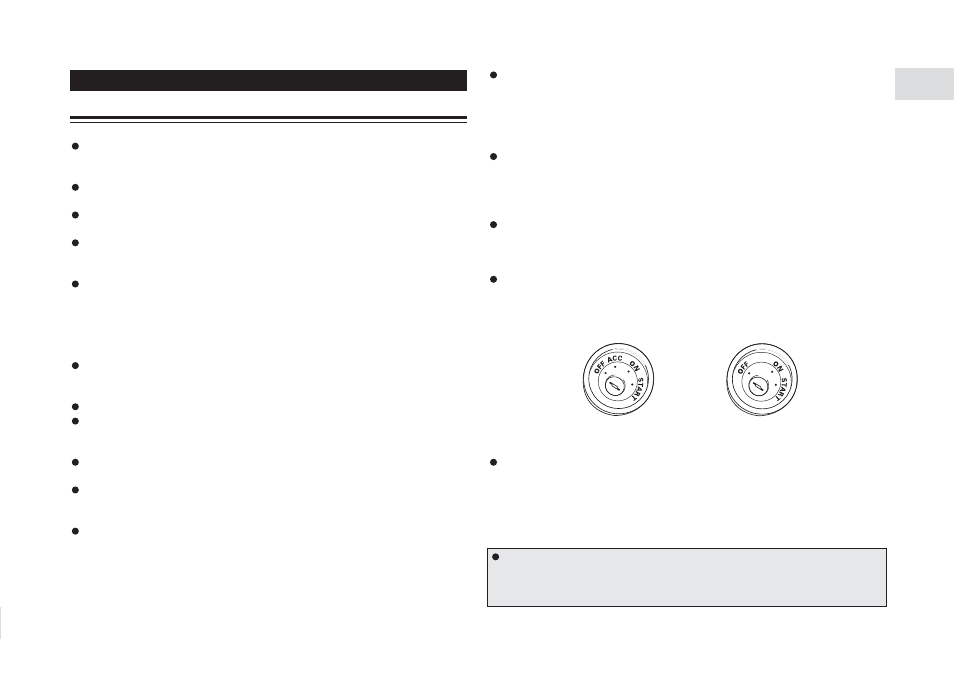

Положение «ACC» имеется Положение «ACC» отсутствует
Цвет проводов, используемых с данным устройством, может отличаться от цвета проводов
того же назначения, используемых с другими устройствами. При подключении данного ус
тройства к другим изделиям следуйте инструкциям по установке, прилагаемым к обоим из
делиям, и соединяйте провода, имеющие одинаковое назначение.
