1
SUUNTO BASEPLATE
COMPASSES
РУКОВОДСТВО

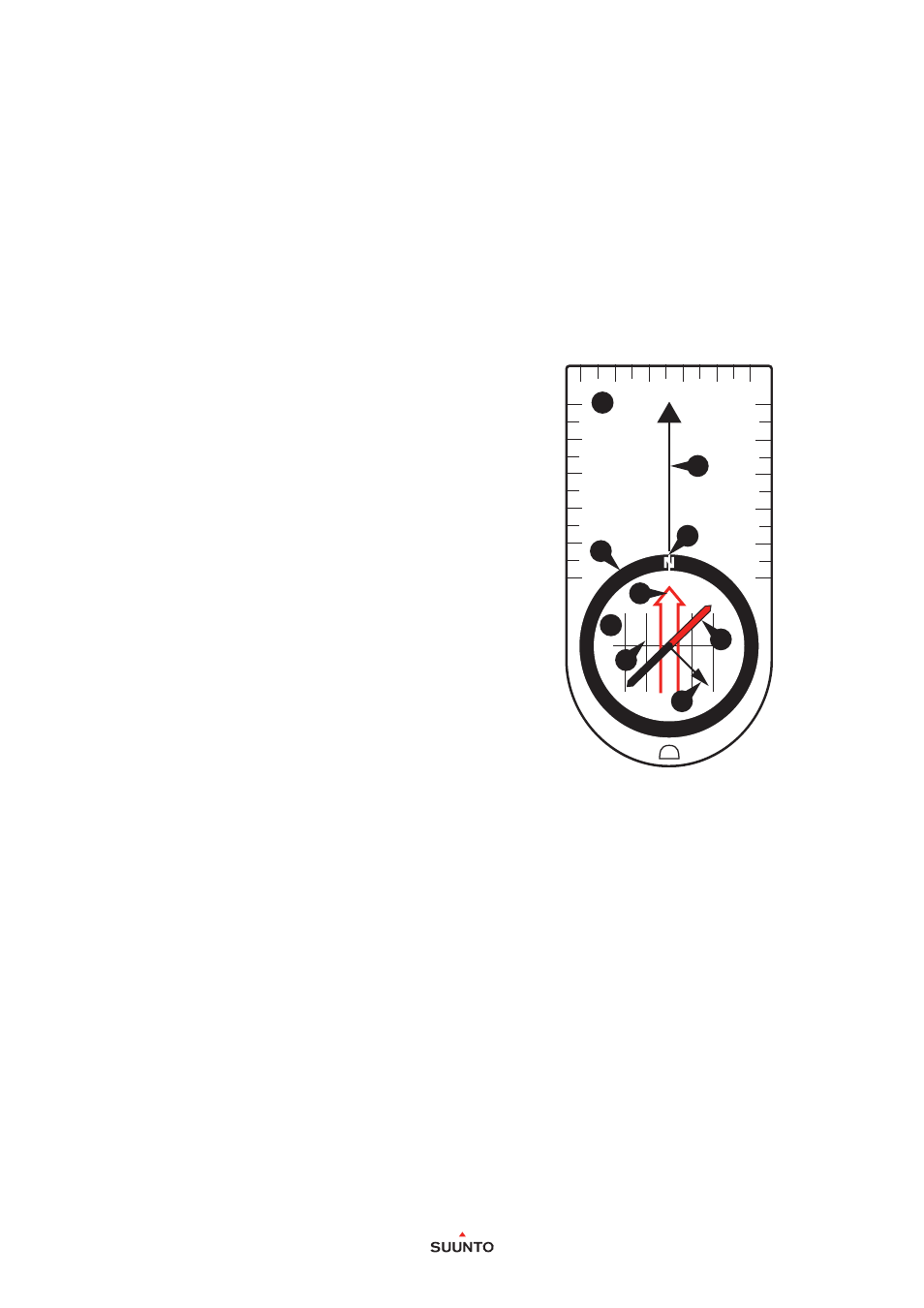

1. УСТРОЙСТВО КОМПАСА
1. Стрелка компаса, красный конец которой указывает на
магнитный север
2. Стрелка направления движения, служащая для указания
цели на карте и при движении
3. Основание с ровными краями и шкалами для работы с
картой
4. Безель со шкалой направления, используемый в
качестве гониометра
5. Поворотная капсула для установки направления на
цель
6. Азимутальный лимб для снятия количественного
значения азимута с безеля
7. Ориентирующие линии, используемые для
выравнивания капсулы с линиями меридианов на карте
8. Ориентирующая стрелка, используемая для
выравнивания со стрелкой компаса при отыскании
направления на цель
9. Угломер для измерения вертикальных углов (только
некоторые модели)
2. ОРИЕНТИРОВАНИЕ КАРТЫ
Чтобы лучше понимать окружающую местность, сначала
необходимо воспользоваться компасом для разворота
карты в правильном направлении. В результате
географические особенности окружающей местности
будут располагаться примерно в том же направлении, в
каком вы видите их на карте.
1. Держа компас параллельно земле, определите
направление на север по красному концу стрелки
компаса.
2. Поверните карту так, чтобы верхний северный край
указывал на север.
20
40
60
8
0
1
00
1
20
1
40
16
0
180 2 00
2
20
24
0
26
0
28
0
3
00
3
20
3
40
1
4
9
7
2
6
3
5
8
RU
