Не забывайте включать вытяжку, как только Вы начина-
ете пользоваться плитой или варочной панелью. Это необ-
ходимо для нормальной вентиляции кухни.
Для полной вентиляции необходимо выключать вытяжку
не ранее чем через 15 минут после окончания процесса
приготовления пищи.
Вытяжка оборудована фронтальной панелью управле-
ния, представляющей собой ряд кнопок. Кнопками «•»,
«••», «•••» осуществляется переключение скоростей.
При разогреве пищи достаточно работы вытяжки на
низкой скорости. Для стандартных условий приготов-
ления (варка и жарка на 1-2 конфорках) используется
средняя скорость. Высокая скорость предназначена для
выведения из помещения большого количества пара, дыма
и смешанных кухонных запахов, при одновременной работе
всех конфорок.
Переключение кнопок скоростей может производится
в любом порядке. Для выключения вентилятора восполь-
зуйтесь кнопкой «0».
ПАНЕЛь УПРАВЛЕНИЯ
РЕЖИм РЕЦИРКУЛЯЦИИ
При работе вытяжки в режиме рециркуляции очищенный
воздух возвращается обратно в кухню.
Для перехода из режима вытяжной вентиляции к режи-
му рециркуляции воздуха необходимо:
- Перенаправить поток воздуха внутри вытяжки от воз-
духовода к жалюзи на верхней поверхности вытяжки.
Переключение направления потока воздуха осущест-
вляется путем переключения регулятора положения
заслонки на корпусе вентилятора.
Для доступа к регулятору необходимо снять жировые
фильтры.
- Установить в вытяжку угольный фильтр. Угольный
фильтр в комплект поставки не входит и приобретает-
ся отдельно. Угольные фильтры не подлежат очистке и
заменяются на новые каждые 3-4 месяца.
В вытяжки Pyramida WH 10-50, WH 20-60, GH 20-60
slim, GH 20-60 slim glass устанавливается один угольный
фильтр. В вытяжку Pyramida WH 22-60 – два фильтра.
1. Включить или выключить
подсветку.
2. Выключить вентилятор.
3. Включить низкую скорость
вентилятора.
4. Включить среднюю скорость
вентилятора.
5. Включить высокую скорость
вентилятора.
Режим вентиляции
Режим рециркуляции
1
2
4
3
5
RU
18
Перед началом монтажа изделия не-
обходимо обесточить электрическую
сеть!
Минимальное расстояние между
варочной поверхностью и нижней
плоскостью вытяжки должно быть:
- для электрических плит – не
менее 600 мм;
- для газовых плит – не менее
650 мм.
При наличии в комнате печи, га-
зового котла или колонки необходи-
мо учитывать, что во время работы
вытяжка забирает из помещения воздух, необходимый для
горения. Это относится также к помещению с герметичными
окнами и дверями.
ТРЕбОВАНИЯ бЕзОПАСНОСТИ ПРИ мОНТАЖЕ

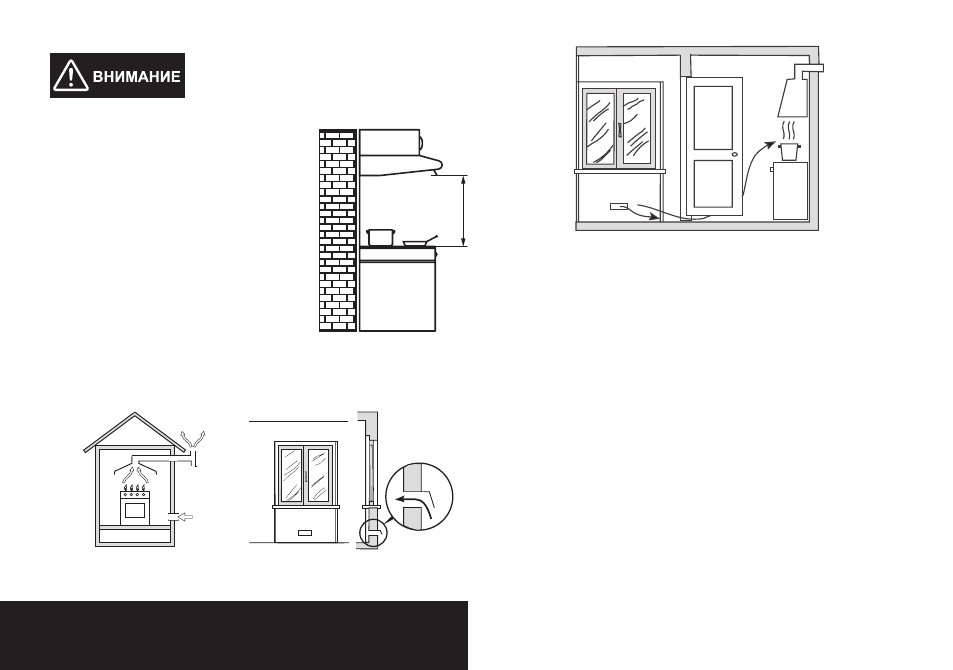

Прямая вытяжка
Пример обеспечения притока
воздуха
Обеспечение необходимого зазора между дверью помещения
и порогом для свободного прохода приточного воздуха
Для обеспечения безопасной работы вытяжки в замкну-
том пространстве должен быть обеспечен дополнительный
приток воздуха извне (открытая форточка в другой комна-
те, открытая дверь на кухню или специально оборудован-
ная приточная вентиляция).
При использовании воздуховода, состоящего из не-
скольких частей, каждая следующая часть должна быть
расположена снаружи относительно предыдущей.
В случае комплектации вытяжки электрическим кабе-
лем без вилки необходимо обесточить электрическую сеть
и произвести подключение вытяжки к электрической сети
согласно следующей схеме:
КОРИЧНЕВЫЙ провод = L («live», «фаза»)
ГОЛУБОЙ провод = N («neutral», «ноль»)
≥ 650 мм
