Не забувайте вмикати витяжку, як тільки Ви починаєте
користуватися плитою або варильною поверхнею. Це не-
обхідно для нормальної вентиляції кухні.
Для повної вентиляції необхідно вимикати витяжку не
раніше ніж через 15 хвилин після закінчення процесу при-
готування їжі.
Витяжка обладнана фронтальною панеллю управління,
яка являє з себе ряд кнопок. Кнопками «•», «••», «•••»
здійснюється перемикання швидкостей.
При розігріванні їжі достатньо роботи витяжки на
низькій швидкості. Для стандартних умов приготування
(варка та жарка на 1-2 конфорках) використовується
середня швидкість. Висока швидкість призначена для
виведення з приміщення великої кількості пари, диму та
змішаних кухонних запахів, при одночасній роботі всіх
конфорок.
Перемикання кнопок швидкостей може проводиться в
будь-якому порядку. Для вимкнення вентилятора скорис-
тайтеся кнопкою «0».
ПАНЕЛь УПРАВЛІННЯ
РЕЖИм РЕЦИРКУЛЯЦІЇ
При роботі витяжки у режимі рециркуляції очищене по-
вітря повертається назад у кухню.
Для переходу з режиму витяжної вентиляції до режиму
рециркуляції повітря необхідно:
1. Перенаправити потік повітря усередині витяжки до жа-
люзі на верхній поверхні витяжки.
- для увімкнення режиму рециркуляції потрібно вийня-
ти заглушку вибору режиму;
- для роботи витяжки у режимі вентиляції потрібно
встановити заглушку вибору режиму.
Для доступу до заглушки вибору режиму необхідно
зняти жирові фільтри.
2. Встановити у витяжку вугільний фільтр (2 шт.). Вугільний
фільтр в комплект постачання не входить і отримується
окремо. Вугільні фільтри не підлягають очищенню і за-
мінюються на нові кожні 3-4 місяці.
У витяжки Pyramida WH 22-50 ... /N, WH 22-60 ... /N
встановлюється два вугільних фільтри.
1. Увімкнути та вимкнути
підсвічування.
2. Вимкнути вентилятор.
3. Увімкнути низьку швидкість
вентилятора.
4. Увімкнути середню швид-
кість вентилятора.
5. Увімкнути високу швидкість
вентилятора.
1 2 4 3 5
Режим рециркуляції
Заглушка вибору режиму
Режим вентиляції
UA
6
Перед початком монтажу виробу не-
обхідно знеструмити електричну ме-
режу!
Мінімальна відстань між вариль-
ною поверхнею і нижньою площи-
ною витяжки повинна бути:
- для електричних плит – не мен-
ше 600 мм;
- для газових плит – не менше
650 мм.
При наявності в кімнаті печі, газо-
вого котла або колонки необхідно
враховувати, що під час роботи ви-
тяжка забирає з приміщення повітря, необхідне для горін-
ня. Це стосується також приміщень з герметичними вікна-
ми та дверима.
ВИмОгИ бЕзПЕКИ ПРИ мОНТАЖІ
Для безпечної роботи витяжки в замкнутому просторі не-
обхідно забезпечити додаткове надходження повітря ззов-
ні (відкрита кватирка в іншій кімнаті, відчинені двері на кух-
ню або спеціально обладнана припливна вентиляція).
При використанні повітропроводу, що складається з де-
кількох частин, кожна наступна частина повинна бути роз-
ташована зовні щодо попередньої.
У випадку комплектації витяжки електричним кабелем
без вилки необхідно знеструмити електричну мережу і зро-
бити підключення витяжки до електричної мережі згідно з
наступною схемою:
КОРИЧНЕВИЙ провід = L («live», «фаза»)
БЛАКИТНИЙ провід = N («neutral», «нуль»)

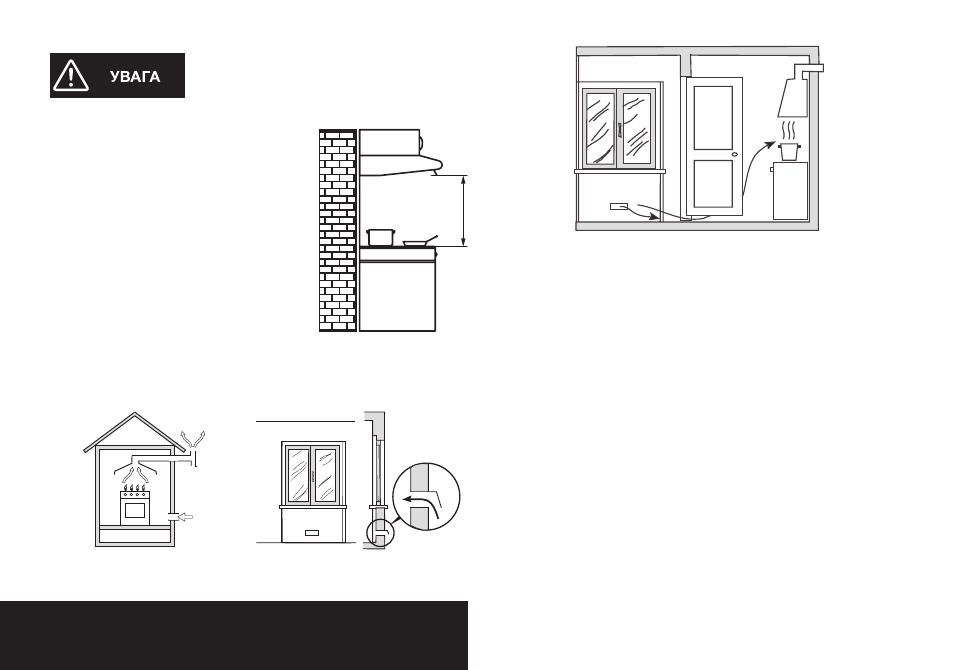

Пряма витяжка Приклад забезпечення притоку
повітря
Забезпечення необхідного зазору між дверима приміщення та порогом
для вільного проходу приливного повітря
≥ 650 мм
