устАнОВкА ВитяЖки нА стІну

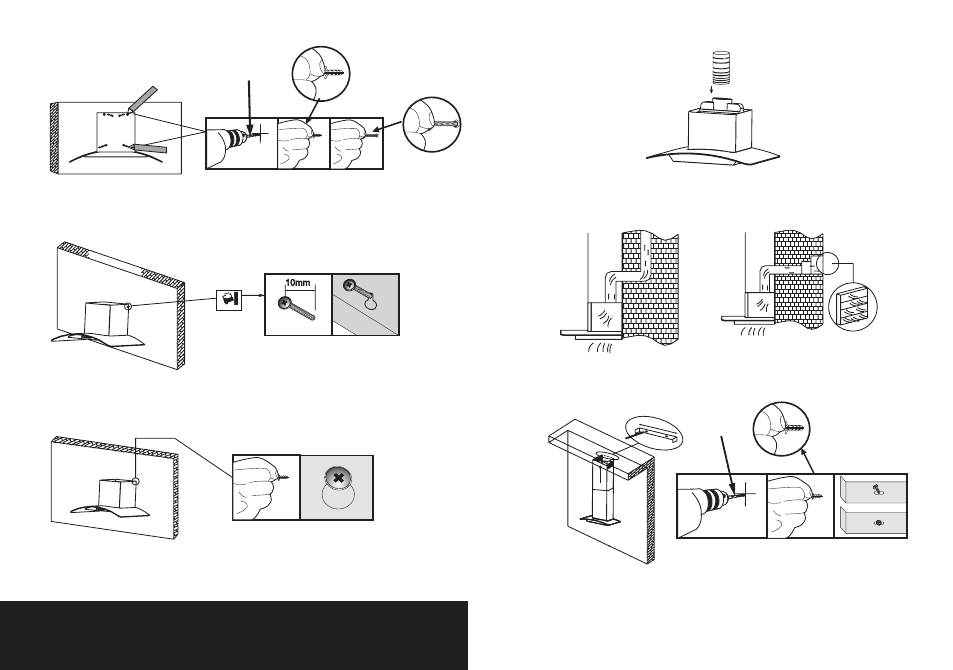

1. Підготуйте місце для установки витяжки на стіні над
плитою або варильною поверхнею. Зробіть розмітку
за допомогою шаблону, який входить до комплекту по-
стачання. Згідно розмітки, підготуйте в стіні 4 отвори
діаметром 8 мм і забийте в них 4 дюбелі з монтажного
комплекту. (Мал. 1)
2. Вкрутіть в отвори 4 болти. Переконайтеся, що видима
частина болтів, на які буде навішуватись витяжка, ста-
новить не менше 10 мм. (Мал. 2)
3. Встановіть витяжку так, щоб усі 4 монтажні отвори збі-
глися з 4-ма встановленими в стіні болтами. Прикріпіть
витяжку задньою поверхнею до стіни, вкрутіть спочатку
2 верхні болти, потім 2 нижні. (Мал. 3)
4. Для відведення повітря назовні найпростіше встанови-
ти гнучкий гофрований повітровід. З’єднайте повітровід
з вивідним отвором витяжки за допомогою адаптера.
Переконайтеся, що на гофрованій трубі не залишилося
нерозтягнутих складок, тому що вони підвищують шум-
ність роботи витяжки, зайву довжину повітроводу від-
ріжте. (Мал. 4)
5. Виведіть інший кінець повітроводу у вентиляційну шахту
або на вулицю через зовнішню стіну. Переконайтеся у
відсутності щілин у з’єднаннях. (Мал. 5)
6. Встановіть на купол витяжки декоративний короб, який
буде закривати повітровод, приєднаний до вентиляцій-
ної шахти. Нижня частина коробу фіксується за допомо-
гою гвинтів до корпусу витяжки, а верхня висувається
вгору на необхідну висоту, як правило, до з’єднання з
меблевим карнизом або декоративною полицею, роз-
ташованою над витяжкою. Витягніть верхній декора-
тивний короб на необхідну висоту і зафіксуйте його на
стіні за допомогою кріпильної планки з комплекту по-
ставки. (Мал. 6)
Ø8 мм
Ø8 мм
UA
8
устАнОВкА ВитяЖки нА стІну
Мал. 1
Мал. 2
Мал. 3
Мал. 4
Мал. 5
Мал. 6
