19
Для полной вентиляции необходимо выключать вытяжку
не ранее чем через 15 минут после окончания процесса
приготовления пищи.
Вытяжка оборудована панелью управления, представ-
ляющей собой вертикальный ряд сенсоров, которыми
осуществляется переключение скоростей, включение /
выключение подсветки и таймера.
При разогреве пищи достаточно работы вытяжки на
низкой скорости. Для стандартных условий приготов-
ления (варка и жарка на 1-2 конфорках) используется
средняя скорость. Высокая скорость предназначена для
выведения из помещения большого количества пара,
дыма и смешанных кухонных запахов, при одновремен-
ной работе всех конфорок.
Включить вытяжку можно с помощью любого из сен-
соров «1», «2» или «3». После прикосновения к сенсору
он загорается и продолжает светиться во время работы
вытяжки на выбранной Вами скорости.
Для полного выключения вытяжки, необходи-
мо прикоснуться к активированному на данный
момент сенсору, обозначающему скорость, на
которой сейчас работает вытяжка. Сенсор пе-
рестает светиться, а вытяжка – выключается.
Включение и выключение подсветки осу-
ществляется прикосновением к сенсору «4».
Включение и выключение функции таймера осуществля-
ется прикосновением к сенсору «5». Активация функции
таймер позволяет запрограммировать вытяжку на авто-
матическое отключение через 12 минут.
ПАнЕЛЬ уПрАВЛЕния
рЕЖиМ рЕциркуЛяции
1. Включить высокую скорость вентилятора.
2. Включить среднюю скорость вентилятора.
3. Включить низкую скорость вентилятора.
4. Включить / выключить подсветку.
5. Таймер.
Для работы вытяжки в режиме рециркуляции воздуха
необходимо:
- при установке не подсоединять вытяжку к воздуховоду
(адаптер воздуховода допускается не устанавливать);
- установить в вытяжку дополнительный угольный
фильтр (1 шт.).
Угольные фильтры в комплект поставки вытяжки не
входят и приобретаются отдельно.
Угольные фильтры не подлежат очистке и заменяются
на новые каждые 3-4 месяца.
1
2
3
4
5
3
2
1
RU
18
Перед началом монтажа изделия не-
обходимо обесточить электрическую
сеть!

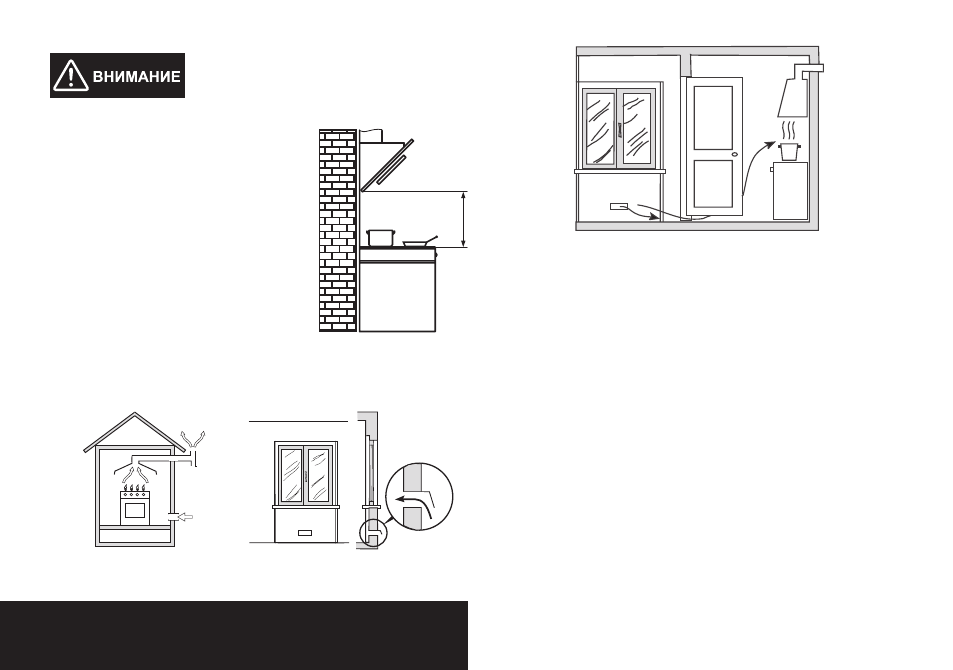

Минимальное расстояние между
варочной поверхностью и нижней
плоскостью вытяжки должно быть:
- для электрических плит – не
менее 600 мм;
- для газовых плит – не менее
650 мм.
При наличии в комнате печи, га-
зового котла или колонки необходи-
мо учитывать, что во время работы
вытяжка забирает из помещения воздух, необходимый для
горения. Это относится также к помещению с герметичными
окнами и дверями.
трЕБОВАния БЕЗОПАснОсти При МОнтАЖЕ
Прямая вытяжка
Пример обеспечения притока
воздуха
Обеспечение необходимого зазора между дверью помещения
и порогом для свободного прохода приточного воздуха
Для обеспечения безопасной работы вытяжки в замкну-
том пространстве должен быть обеспечен дополнительный
приток воздуха извне (открытая форточка в другой комна-
те, открытая дверь на кухню или специально оборудован-
ная приточная вентиляция).
При использовании воздуховода, состоящего из не-
скольких частей, каждая следующая часть должна быть
расположена снаружи относительно предыдущей.
В случае комплектации вытяжки электрическим кабе-
лем без вилки необходимо обесточить электрическую сеть
и произвести подключение вытяжки к электрической сети
согласно следующей схеме:
КОРИЧНЕВЫЙ провод = L («live», «фаза»)
ГОЛУБОЙ провод = N («neutral», «ноль»)
ЗЕЛЕНО-ЖЕЛТЫЙ = Е («earth», «земля»)
≥ 650 мм
