Процедура установки
Существует два варианта установки устройства. При использова-
нии первого варианта устройство устанавливается в приборную
панель автомобиля спереди, а при использовании второго вариан-
та устройство устанавливается сзади передней панели (устройст-
во устанавливается вместо штатного радиоприемника автомобиля,
для закрепления используются резьбовые отверстия на боковых
панелях устройства). Более подробно оба варианта установки уст-
ройства описываются в данном руководстве ниже.

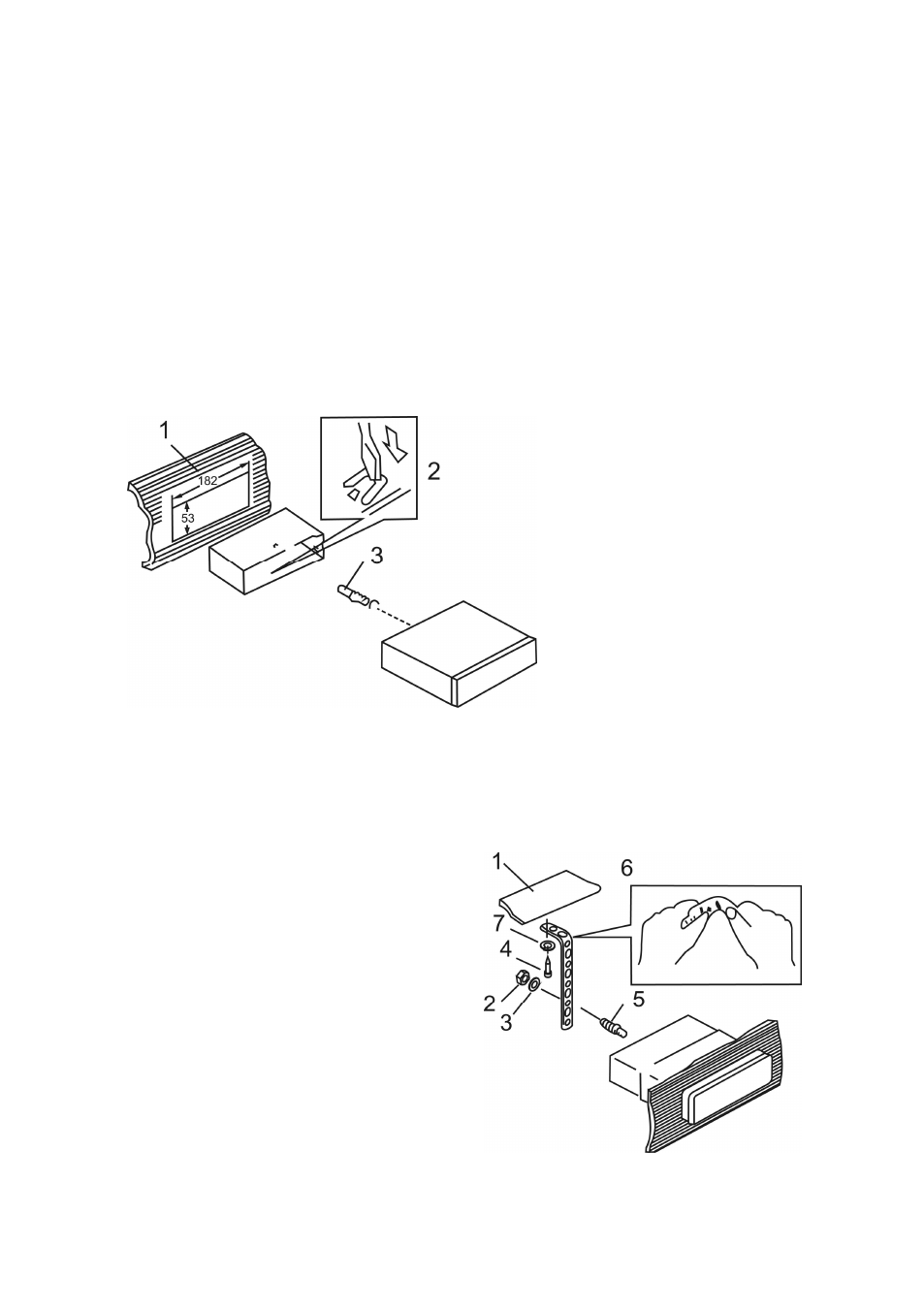

Первый вариант установки устройства
1. Приборная панель
автомобиля.
2. Кожух.
После установки ко-
жуха устройства в
приборную панель
автомобиля, выбе-
рите на кожухе те
металлические
язычки, которые со-
ответствуют толщи-
не приборной пане-
ли, и отогните их, чтобы зафиксировать кожух на месте.
3. Винт.
1. Приборная панель автомобиля.
2. Гайка (5 мм).
3. Пружинная шайба.
4. Винт (5 х 25 мм).
5. Винт.
6. Металлическая планка.
Для закрепления задней части
устройства обязательно ис-
пользуйте
металлическую
планку. Металлическая планка
может быть согнута руками
под желаемым углом.
7. Плоская шайба.
