5
Примечание:
•
Это устройство предназначено для работы от автомобильного аккумулятора 12 В с
заземлением минус на массе. Перед установкой устройства в автомобиль, грузовик
или автобус, проверьте напряжение аккумулятора.
•
Во избежание закорачивания электрической системы, перед началом эксплуатации
отсоедините кабель аккумулятора ( ).
•
Для получения более подробной информации о подключении усилителя мощности и
прочих устройств ознакомьтесь с инструкциями для этих устройств, затем осуще
ствите подключения должным образом.
•
Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки за
мотайте проводку изоляционной лентой в тех местах, где она соприкасается с ме
таллическими деталями.
•
Проведите и закрепите всю проводку таким образом, чтобы она не касалась движу
щихся деталей, таких, как рычаг переключения передач, ручной тормоз и направляю
щие сидений. Не прокладывайте проводку в местах, подверженных воздействию вы
сокой температуры, например, возле обогревателя. Если изоляция на проводке рас
правилась или износилась, существует опасность короткого замыкания на корпус
автомобиля.
•
Не протягивайте желтый провод через отверстие к двигателю для подключения к ак
кумулятору. Это вызовет повреждение изоляции провода и приведет к очень опасно
му замыканию.
•
Не закорачивайте никакие провода. Если это случится, защитная цепь может не сра
ботать при необходимости.
•
Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля
питания и приложив конец к проводу. Емкость провода будет превышена, что приве
дет к выделению тепла.
•
При замене предохранителя используйте предохранитель такого же типа, что и ука
занный на отсеке для предохранителя.
•
Так как в этом устройстве используется уникальная цепь BPTL, никогда не проводите
проводку громкоговорителей таким образом, чтобы они были непосредственно за
землены, и не объединяйте левый и правый ( ) контакты громкоговорителей.
•
Громкоговорители, подключаемые к этому устройству, должны отличаться высокой
мощностью (минимум 50 Вт) и сопротивлением от 4 до 8 Ом. Подключение громко
говорителей с выходной мощностью и/или сопротивлением, отличным от указанных,
может привести к возгоранию или повреждению громкоговорителей.
•
Когда включен источник сигнала этого устройства, по синему/белому проводу выводится
управляющий сигнал. Подключите этот провод к проводу дистанционного управления вне
шним усилителем мощности или к разъему управления автономной антенны (макс. 300
мА 12 В постоянного тока). Если автомобиль оборудован антенной, закрепленной на
стекле, подключите этот провод к разъему подачи питания на привод антенны.
•
При использовании дополнительного усилителя мощности с этой системой, не подключай
те синий/белый провод к разъему питания усилителя. Также не подключайте синий/белый
провод к разъему питания автономной антенны. Такое подключение может привести к чрез
мерному потреблению тока и неправильному функционированию.
•
Для избежания короткого замыкания заклейте концы неподключенных проводов изо
ляционной лентой. В особенности это относится к неиспользуемым контактам гром
коговорителя. Если эти контакты не будут заизолированы, существует возможность
короткого замыкания.
•
Для предотвращения неправильного подключения, входная сторона разъема IP BUS
окрашена синим, а выходная сторона черным. Соедините разъемы одного и того же
цвета.
•

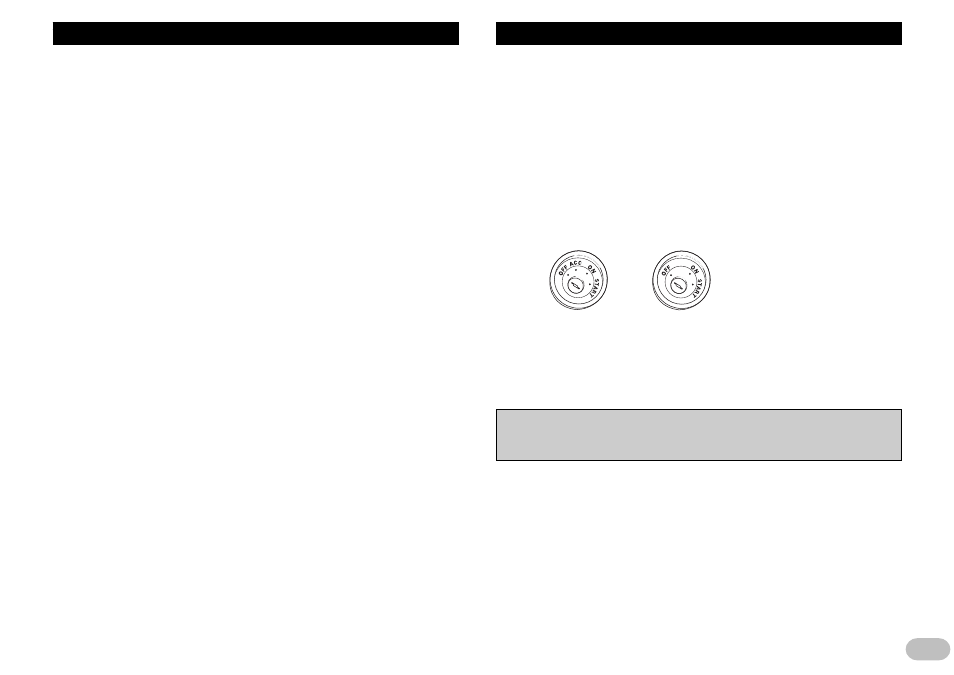

Если это устройство установлено в автомобиле, не оборудованном положением АСС
(дополнительные устройства) на переключателе зажигания, красный провод этого
устройства должен быть подключен к разъему, спаренному с включением/выключе
нием зажигания. Если это не сделано, аккумулятор автомобиля может разрядиться,
если Вы отлучитесь от автомобиля на несколько часов.
Подключение устройств
Положение АСС
Нет положения АСС
•
Черный провод это заземление. Пожалуйста, заземлите этот провод отдельно от уст
ройств, работающих на высоком напряжении, например, усилителей мощности.
•
Если Вы заземлите эти устройства совместно, и контакт с землей нарушится, существует
опасность повреждения устройств или возгорания.
•
Провода этого устройства могут быть окрашены иначе, чем соответствующие
провода других устройств, даже если они имеют те же функции. При подключении
этого устройства к другому устройству, ознакомьтесь с инструкциями по эксплуа
тации для обоих устройств и соедините провода, имеющие одинаковые функции.
