2

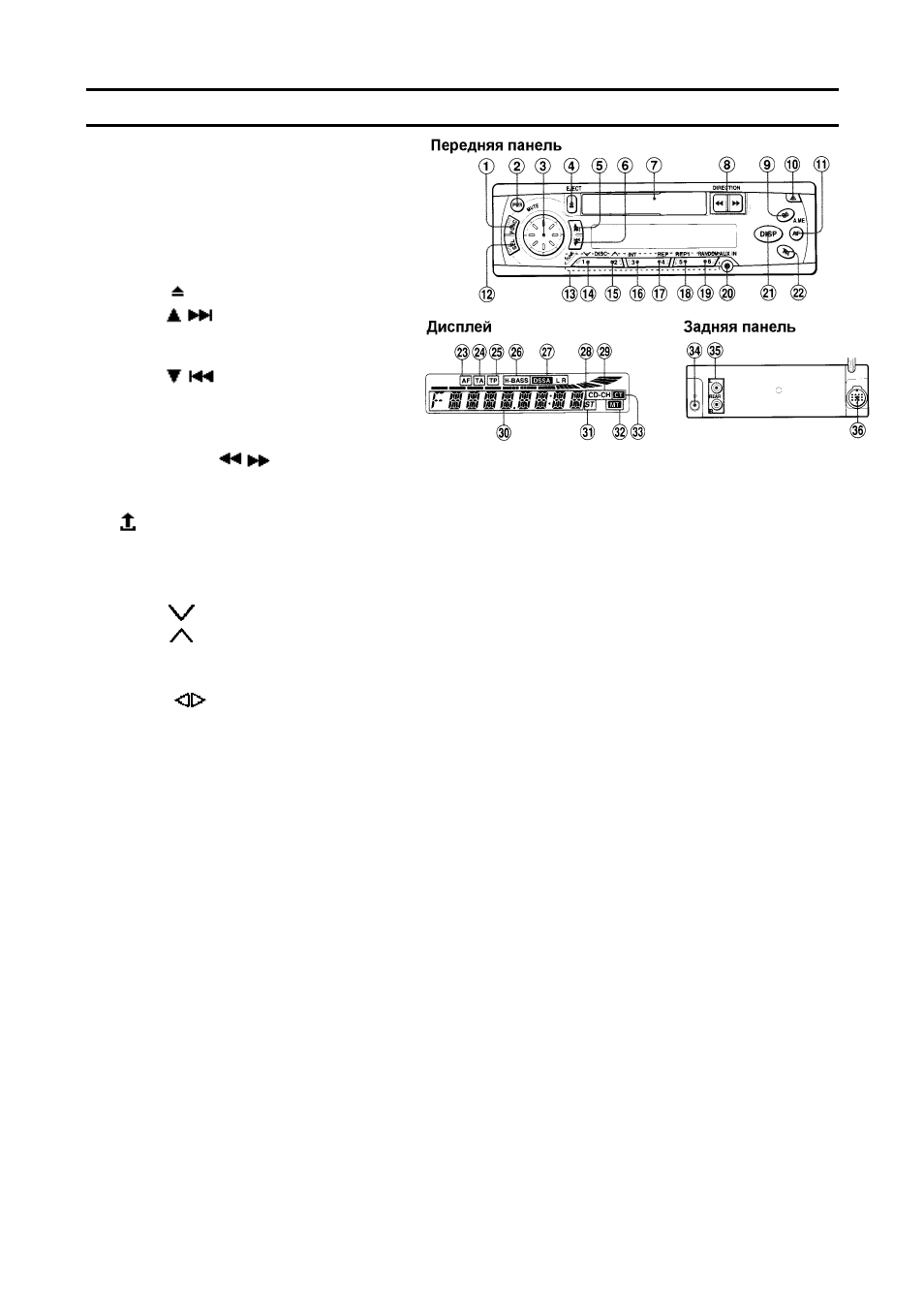

РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ
ПЕРЕДНЯЯ ПАНЕЛЬ
1 FUNC
- Кнопка выбора режимов
работы/диапазонов тюнера
2 PWR/ MUTE
- Кнопка
включения/выключения
питания/выключения звука
3 JOG DIAL
- Диск управления
4 EJECT
- Кнопка выброса кассеты
5 TUNE
/
*
- Кнопки настройки
приемника вверх по частоте/поиск
вперед*
6 TUNE
/
*
- Кнопки настройки
приемника вниз по частоте/поиск
назад*
7
Отсек установки кассеты
8 DIRECTION
- Кнопка выбора направления движения пленки/перемотки вперед и
назад
9 A.ME/PS
- Кнопка автоматической настройки станций в память/сканирования памяти
10
- Кнопка снятия передней панели.
11 AF
- Кнопка включения режима поиска станций на альтернативных частотах.
12 SEL
- Кнопка выбора режимов настройки
13 1 - 6 -
Кнопки ячеек памяти приемника
14 DISC
- Кнопка смены диска назад *
15 DISC
- Кнопка смены диска вперед*
16 INT
- Кнопка режима сканирования диска*
17 REP
- Кнопка режима повторного воспроизведения всех дисков*
18 REP1/
- Кнопка режима повторного воспроизведения диска*/изменения
направления воспроизведения кассеты*
19 RANDOM
- Кнопка режима воспроизведения диска в произвольном порядке*
20 AUX IN
- Гнездо подключения внешней аппаратуры
21 DISP
- Кнопка выбора режима работы дисплея
22 ТА
- Кнопка включения режима поиска сообщений о дорожном движении.
ДИСПЛЕЙ
23 AF
- Индикатор приема альтернативной частоты станции.
24 ТА
- Индикатор режима поиска сообщений о дорожном движении.
25 ТР
- Индикатор режима поиска программ о ситуации на дорогах.
26 H-BASS
- Индикация режима усиления НЧ
27 DSSA
- Индикатор настройки звучания по месту водителя.
28
Индикация уровня сигнала
29 CD-CH
- Индикация работы подключенного CD-чейнджера*
30 Tape/CD*
- Индикация режима работы магнитофона/ компакт-диск плеера*
31 ST
- Индикация приема стереопрограмм
32 CT
- Индикация режима приема и подстройки времени суток
33 MT
- Индикация режима моментального выключения звучания
ТЫЛОВАЯ ПАНЕЛЬ
34
Гнездо подключения антенны
35 REAR
- Гнездо выхода сигнала тыловых колонок на предусилитель
36
Гнездо подключения CD-чейнджера**
* Используется если к системе подключен CD-чейнджер (для модели CT-FR430M).
** Используется только у модели CT-FR430M.
