РУССКИЙ
Серия Aurora: Введение
8
Руководство пользователя цифрового видеорегистратора

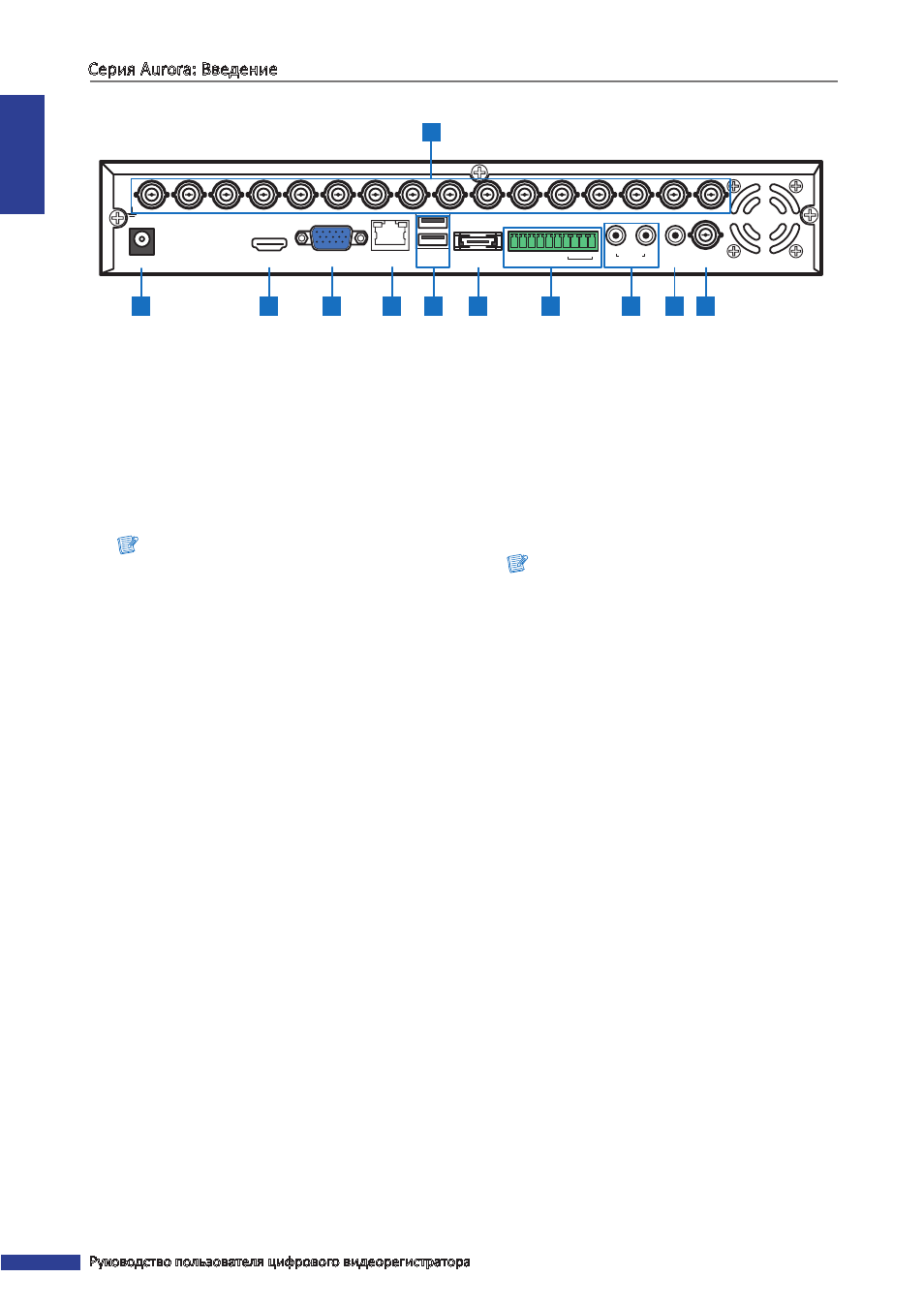

16-канальный цифровой видеорегистратор
VGA
HDMI
DC+12V
IN
USB
E-SATA
AUDIO
OUT
CVBS
OUT
RJ45
GND
ALM IN
NO
CO
M
GN
D
485A
485B
GN
D 1 2 3 4
AUDIO
IN
1
2
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
VIDEO IN
9
2
4
6
5
12
11
10
7
8
1
1) Разъем подключения питания: Это гнездо служит
для подключения блока питания. Пользуйтесь
только блоком питания из комплекта.
8) Видеовыход: Этот BNC-разъем предназначен
для подключения монитора или телевизора.
2) Выход HDMI: Этот разъем предназначен для
подключения к HDMI-входу монитора. Это
соединение рекомендуется использовать, чтобы
получить наилучшее качество видео.
Примечание:
Для наилучшего отображения используйте
телевизор или монитор с разрешением 1920 х
1080 или выше.
9) Видеовход: Максимальное количество
подключаемых камер (BNC) CCTV: 4
(4-канальный видеорегистратор), 8 (8-канальный
видеорегистратор) или 16 (16-канальный
видеорегистратор).
Примечание:
На ярлыке, отображаемом рядом с портом,
изображен тот же номер канала, что и
тот, который открывается в интерфейсе
видеорегистратора.
3) RS485 (только для 4/8-канальных
видеорегистраторов): Этот разъем для
подключения скоростной купольной
видеокамеры посредством интерфейса RS-485.
10) Аудиовходы: Максимальное количество
микрофонов, подключаемых с помощью
кабеля RCA: 4 (4-канальный видеорегистратор),
8 (8-канальный видеорегистратор) или 2
(16-канальный видеорегистратор).
4) Выход VGA: Этот разъем предназначен для
подключения VGA-монитора.
11) RS485 (только для 16-канальных
видеорегистраторов): Этот разъем
предназначен для подключения скоростной
купольной видеокамеры, датчиков и устройств
сигнализации посредством интерфейса RS-485.
5) USB 2.0: Предназначен для подключения USB-
мыши или флеш-накопителя.
12) eSATA: Подключение внешнего жесткого диска.
6) LAN: Подключение к сети через кабель RJ-45.
7) Аудиовыходы: Подключение к АС через кабель
RCA.
