долготу, широту, высоту, дату, время, скорость относительно земли и т.д. Для выбора
отображаемой информации используйте кнопки ВВЕРХ и ВНИЗ.
ЗАМЕЧАНИЕ: Дата и время получаются путем обработки сигналов спутников. В приборе
нет встроенных часов.
Иконка в левом верхнем углу означает, что не получены сигналы от минимум трех
спутников; а иконка означает , что навигационная информация верна. Во
время работы очень важно проверять иконку приема спутникового сигнала.
•
Внизу обе строки используются для отображения детальной информации, такой как
широта, долгота, высота (выс), скорость “SOG” (ск) и направление “COG” (нд).
•
Для того, чтобы навигационная информация (координаты и время) была верна, Вам
необходимо установить местное время и систему единиц (см. стр. 13). Каждый раз
после включения, до авто-локации, вся навигационная информация отсутствует. После
авто-локации, страница Навигация автоматически обновляется.
Страница отслеживания пути
•
Эта страница главным образом используется для записи пути. Маленькая фигурка в
середине экрана – это ВЫ. Во время вашего движения, происходит
прорисовка линии, отображающей Ваше перемещение. Данный
прибор может запоминать путь. Внизу отображаются две надписи:
слева – масштаб условной карты, справа – пройденное расстояние.
Кнопками ВЛЕВО / ВПРАВО можно настроить масштаб карты.
•
При нажатии кнопки ВВОД, появляется меню. Наведите курсор на
пункт ПАН и нажмите кнопку ВВОД снова для просмотра траектории
Вашего пути и детальной информации.
•
Состояние батарей отображается в правой центральной части
экрана. Чем выше столбец, тем выше заряд.
•
На странице с траекторией кнопкой ВВЕРХ/ ВНИЗ/ ВЛЕВО/ ВПРАВО
Вы можете передвигать перекрестие. В правом нижнем углу
отображается долгота и широта точки на которую указывает курсор.
•
Для возврата на первоначальную Страницу отслеживания пути,
нажмите кнопку ВЫХОД.
•
Если Ваш трек или маршрут замкнуты, то с помощью пункта меню
площ, Вы сможете рассчитать площадь, находящуюся внутри них.
Для записи пути, пожалуйста, обратитесь к странице 9.
После ознакомления с основными страницами, давайте, шаг за шагом,
научимся работать с прибором. Мы расскажем Вам о работе в порядке
усложнения – от простого к сложному: Отметка, Путевые точки, Пути,
Маршруты и Настройки.
Путевая точка – это определенная точка на карте или пути, записанная в
память с присвоенным именем. JJ-Connect NAVIGATOR 100 может хранить в
памяти до 500 путевых точек. Путевые точки используются для построения
маршрута.
Основные страницы
JJ-CONNECT т. (095) 780-3274, ф. (095)780-3275
E-mail: [email protected]
Web: www.JJ-CONNECT.ru
7
WWW.JJ-CONNECT.RU

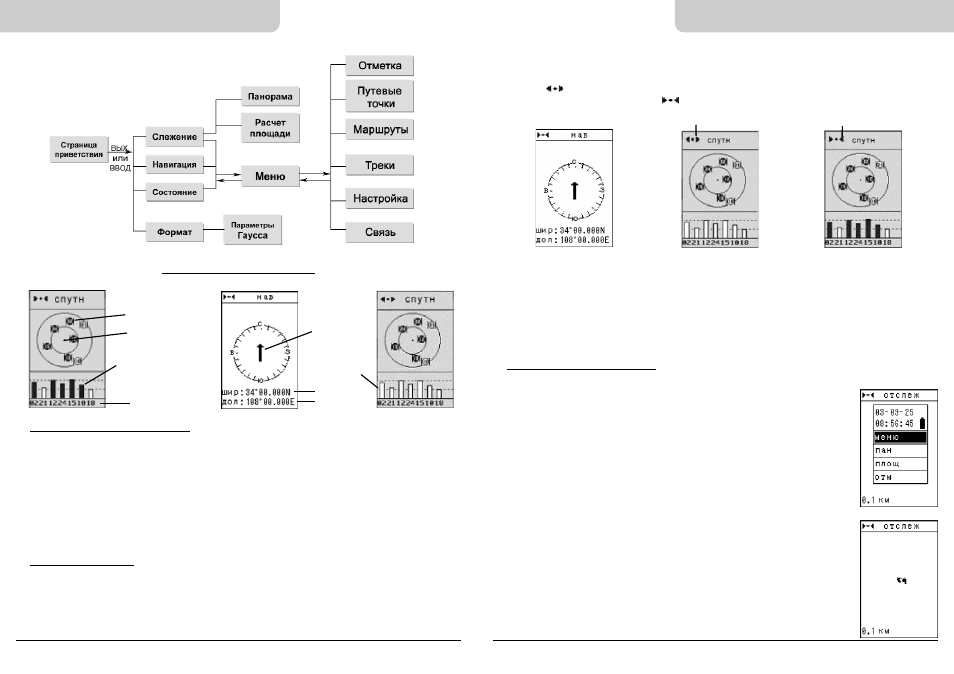

Схема работы с прибором
Основные страницы
Страница Состояние Спутников
•
Эта страница главным образом информирует Вас о положении спутников и о силе
передаваемых ими сигналов. Обычно, для обработки данных, прибору необходимы
сигналы минимум от трех спутников. Сначала, Вам необходимо проверить иконку в
левом верхнем углу этой страницы.
•
Для описания положения спутников здесь использованы две окружности. Все спутники
будут разбросаны внутри или вдоль большой окружности. Если иконка спутника
мигает, то спутник только что найден. Если она залита черным, то информация от
спутника используется для обработки.
•
Колонки в нижней половине страницы информируют Вас о силе принимаемых от
спутников сигналов. Чем выше колонка, тем сильнее сигнал. Если колонка мигает, то
это означает, что сигнал от спутника не учитывается при обработке данных. Ниже
колонки указан ID номер спутника.
Страница Навигация
Эта страница - информационная. Она ориентирует Вас относительно сторон света,
показывает текущие координаты, а также название используемого маршрута или пути.
Стрелка в середине указывает направление Вашего движения. Таким образом Вы можете
судить о направлении Вашего движения по компасу. Спустя 2-3 секунды после того, как Вы
прекратили движение, стрелка вернется к направлению на Север. Точка внутри окружности
указывает относительное направление на следующую путевую точку или пункт назначения.
Страница Навигации показывает информацию о вашем текущем местоположении, включая
Основные страницы
JJ-CONNECT т. (095) 780-3274, ф. (095)780-3275
E-mail: [email protected] Web: www.JJ-CONNECT.ru
6
WWW.JJ-CONNECT.RU
Положение спутника
в пространстве
Местоположение
пользователя
Уровень приема сигнала
ID номер спутника
Слабый сигнал
До авто-локации После авто-локации
Верные данные Неверные данные
Направление
движения
Широта
Долгота
