Установка камеры заднего вида
В коробке с автомобильным навигатором JJ-Connect Autonavigator
4000W Camera вы также найдете комплект для установки и подключе-
ния беспроводной камеры заднего вида. Камера предназначена для
облегчения парковки в мегаполисе - при подаче питающего напряже-
ния на камеру, она автоматически начинает трансляцию беспроводно-
го сигнала на принимающее устройство (автомобильный навигатор, ус-
тановленный в скобу крепления).
Наилучшим местом для установки является ни-
ша номерного знака на крышке багажника (см.
рисунок). Необходимо закрепить камеру на
крышке с помощью саморезов или других при-
способлений. Кабель питания и передатчик
беспроводного видеосигнала необходимо раз-
местить внутри багажника. Если вы не уверены
в собственных силах или при установке у вас
возникли какие-либо вопросы, рекомендуем
обратиться в специализированные автосерви-
сы.
При подключении питания камера автоматически начинает передачу
видеосигнала, при этом прибор также автоматически отображает
картинку на дисплее. Прибор переходит в этот режим несмотря на
работу навигационной программы, проложенный маршрут, включенный
медиаплеер и другие условия. Таким образом, режим видеокамеры
является приоритетным. Лучше всего подключить камеру заднего вида
к проводам питания фонаря заднего хода (красный провод - «+»,
черный провод - «-» (масса автомобиля)). В этом случае при включении
задней передачи автомобильный навигатор начнет отображение
картинки с видеокамеры. Прибор вернется в нормальный режим
работы после отключения задней передачи.

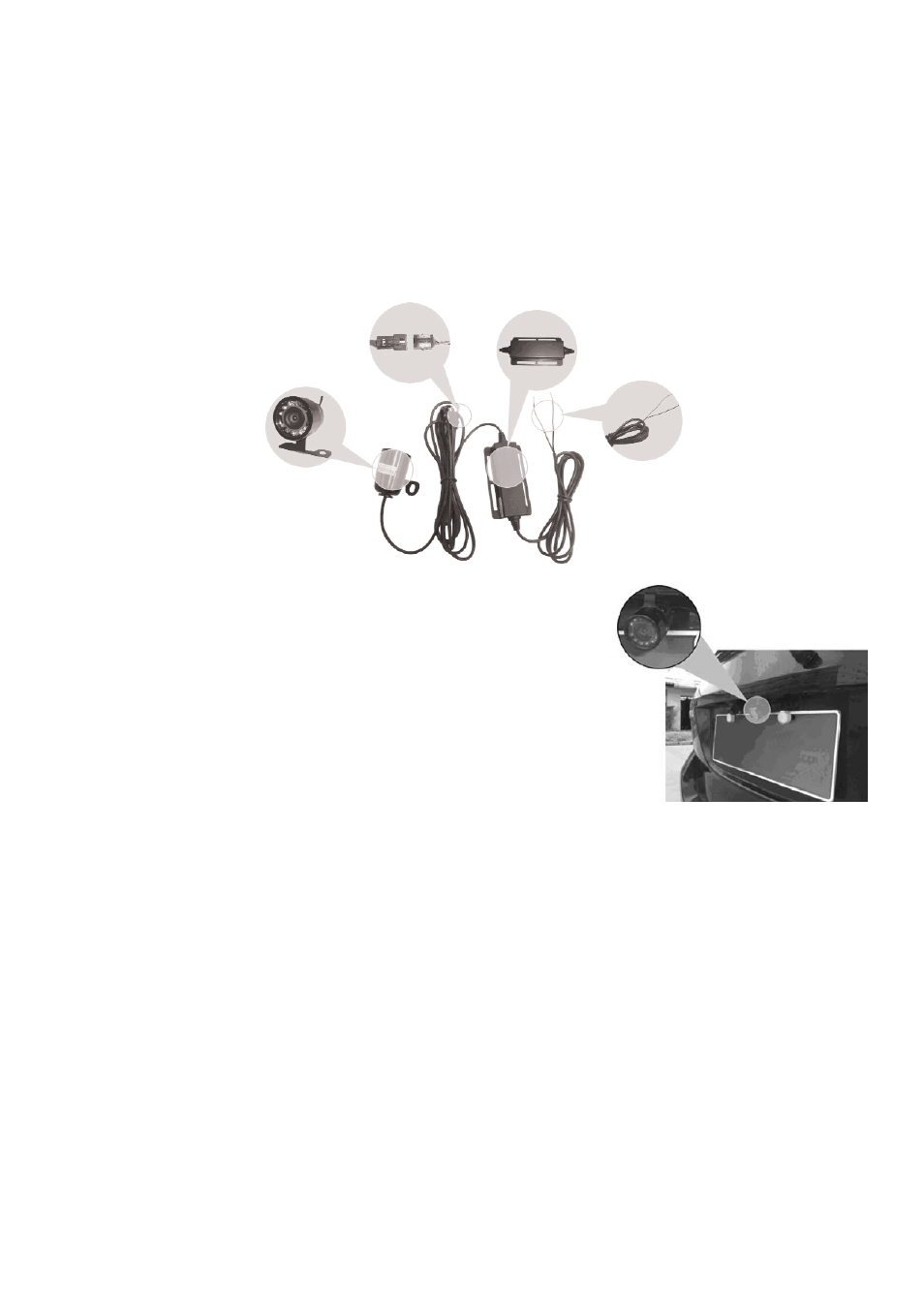

Камера с ИК-
светодиодами
Разъем соединения
камеры и передатчика
Передатчик беспроводного
видеосигнала
Кабель
подключения
питания (к фонарю
заднего хода)
