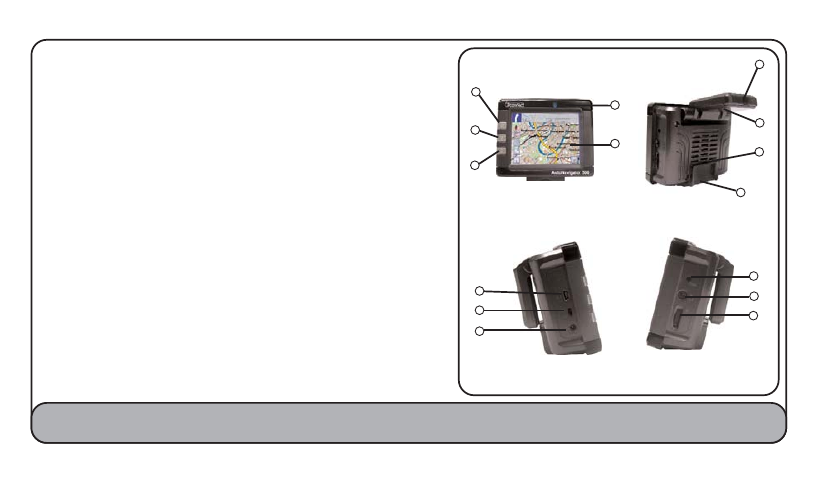

1.2 Внешний вид прибора.
1. Индикаторная подсветка. Слева направо:
· Индикатор зарядки;
· Индикатор работы системы.
2. Сенсорный ЖК-дисплей.
3. Кнопка включения/выключения питания.
4. Кнопка увеличения масштаба отображаемой карты.
5. Кнопка уменьшения масштаба отображаемой карты.
6. GPS антенна.
7. Паз установки крепления на лобовое стекло.
8. SD-слот. На карте SD находится картографическая
информация. Прежде, чем использовать прибор, Вы должны ус-
тановить SD карту в слот. Не вынимайте карту в процессе ра-
боты при включенном питании.
9. Разъем mini-USB.
10. Переключатель питания. Является главным переключателем
питания прибора.
11. Разъем питания (Постоянное напряжение).
12. Кнопка перезагрузки (сброс).
13. Разъем для наушников.
14. Регулятор громкости динамика прибора.
15. Разъем для подключения внешней GPS антенны
(под резиновой заглушкой).
1
2
3
4
5
15
6
7
8
9
10
11
12
13
14
