Органы управления
Примеры систем
(8) Гнездо подключения заземления кабеля типа RCA
При использовании кабеля типа RCA c проводом заземления подключайте провод заземления к
этому гнезду.
ПРЕДУПРЕЖДЕНИЕ
Не используйте это гнездо для подключения заземления источника питания. Усилитель может быть
поврежден, если провод заземления источника питания будет подключен к этому гнезду.
(9) Линейные входы усилителя A/B LINE IN
(10) Гнезда линейного выхода LINE OUT
На эти гнезда соответственно поступают выходные сигналы усилителей А и В. Независимо от
положения переключателя OPERATION на этих выходах всегда присутствуют стереофонические
сигналы.
(11) Входные гнезда уровня акустических систем
(12) Переключатель усиления низких частот BASS BOOST
Когда переключатель установлен в положение «ON» (ВКЛ), низкие частоты будут усилены на 6 дБ.
Усиление низких частот может быть применено только к усилителю В.
(13) Переключатель FILTER
Этот переключатель позволяет применить высокочастотную или низкочастотную фильтрацию
сигналов, поступающих на выходы на акустические системы.
- Положение HPF (высокочастотный фильтр):
Фильтрация частот в диапазоне выше пороговой частоты, установленной с помощью регулятора
FILTER FREQUENCY.
- Положение OFF (ВЫКЛ.):
Весь частотный диапазон воспроизводится без фильтрации.
- Положение LPF (низкочастотный фильтр):
Фильтрация частот в диапазоне ниже пороговой частоты, установленной с помощью регулятора
FILTER FREQUENCY.
Выход на акустические системы автоматически переключается в монофонический режим (L+R).
(14) Переключатель OPERATION
С помощью этого переключателя Вы можете независимо выбрать способы усиления входных
сигналов, поступающих на усилители А и В.
- Положение STEREO (стереофонический режим):
Усилитель может использоваться в качестве стереофонического усилителя.
- Положение MONO (Lch):
Усиление входного сигнала только левого канала. Устанавливайте переключатель в это положение
и выполняйте мостовое подключение, чтобы использовать в качестве высокомощного монофони-
ческого усилителя. (Входной сигнал правого канала не воспроизводится).
(15) Селектор входов INPUT SELECTOR
Этот переключатель позволяет выбрать входы, сигналы с которых будут усиливаться.
- Положение А В: Усиливаются входные сигналы, поступающие на усилители А и В.
- Положение А: Входной сигнал усилителя А усиливается обоими усилителями (А и В).

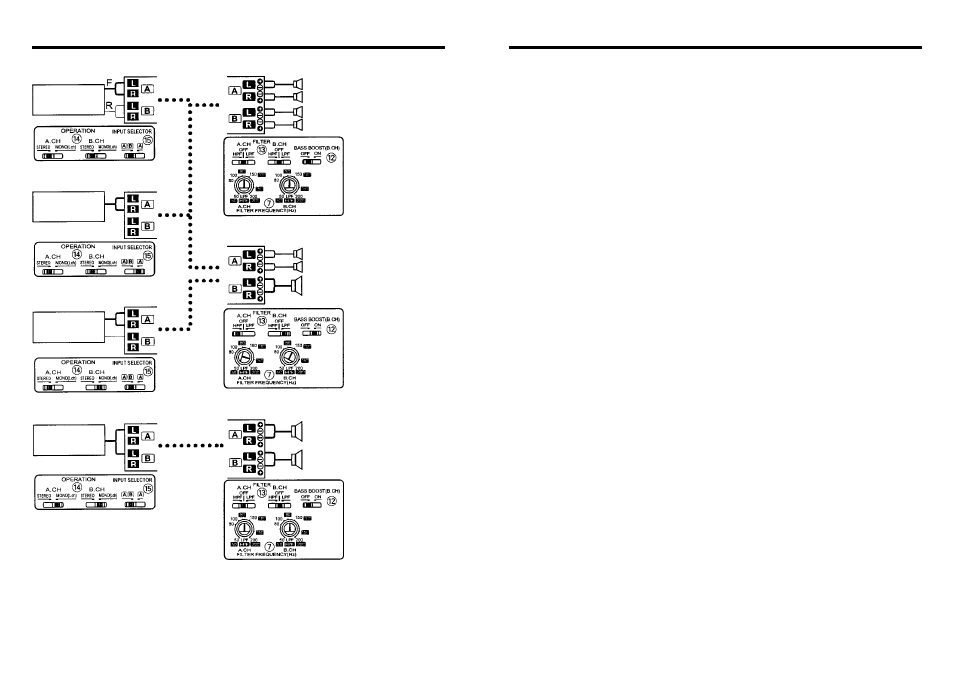

4-канальная система
ЦЕНТРАЛЬНЫЙ
БЛОК
2-канальная система
ЦЕНТРАЛЬНЫЙ
БЛОК
2-канальная + сабвуфер
2-канальная система
ЦЕНТРАЛЬНЫЙ
БЛОК
ЦЕНТРАЛЬНЫЙ
БЛОК
4-канальная система
Фронтальная левая АС
Фронтальная правая АС
Тыловая левая АС
Тыловая правая АС
3-канальная система
Левая АС
Правая АС
Сабвуфер
2-канальная система
Левая АС
Правая АС
